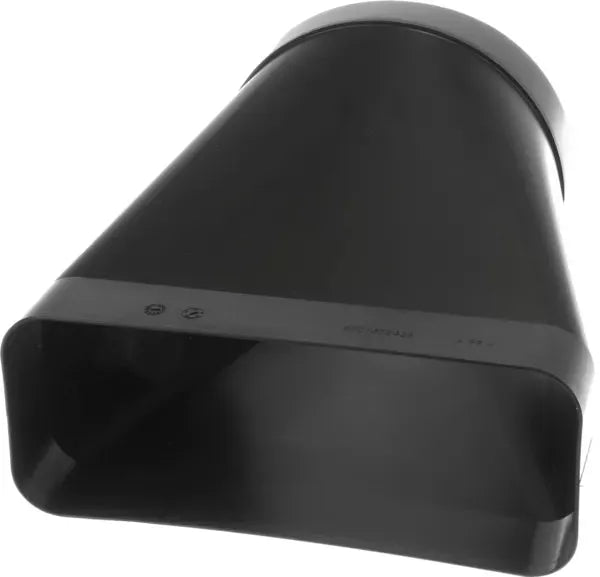

17005353 Redukce HZ9VDSI0 k odsávání par z varné desky

Redukce potrubí Ø 150 mm kulatá / plochá pro varnou desku s odsáváním

Tato redukce potrubí Ø 150 mm kulatá / plochá pro varnou desku s odsáváním je originální instalační příslušenství s kódem 17005353. Je určena pro vybrané varné desky Bosch, Siemens a další kompatibilní spotřebiče skupiny BSH s integrovaným odsáváním. Redukce slouží k propojení kulatého potrubí o průměru 150 mm s plochým odtahovým potrubím v systému odvodu vzduchu.

K čemu slouží a kdy je potřeba výměna?

Redukce potrubí je instalační prvek odtahového systému. U varných desek s integrovaným odsáváním pomáhá převést kulatý vývod nebo kulaté potrubí na plochý kanál, který se používá v kuchyňské lince, soklu nebo odtahové trase. Správně zvolená a dobře utěsněná redukce je důležitá pro účinný odvod par, pachů a vlhkosti při vaření.

Pořízení nebo výměnu tohoto dílu obvykle potřebujete v následujících situacích:

• Instalujete varnou desku s integrovaným odsáváním a potřebujete napojit kulaté potrubí Ø 150 mm na plochý kanál.
• Původní redukce je prasklá, zdeformovaná, netěsná nebo jinak mechanicky poškozená.
• Odtahový systém je hlučný, netěsný nebo má zhoršený průtok vzduchu kvůli nevhodnému napojení.
• Při úpravě kuchyňské linky, soklu nebo odtahové trasy je potřeba změnit typ potrubí.
• Původní instalační prvek chybí a varnou desku s odsáváním nelze správně připojit k odtahu.
• Chcete použít originální instalační příslušenství určené pro vybrané systémy Bosch / Siemens inductionAir.

Vlastnosti a výhody

Toto originální příslušenství Bosch / Siemens je vyrobeno tak, aby odpovídalo konstrukčnímu řešení výrobce kompatibilních varných desek s integrovaným odsáváním. Díky tomu:

• Umožňuje přechod z kulatého potrubí Ø 150 mm na ploché odtahové potrubí.
• Je vhodná jako instalační díl pro vybrané varné desky s integrovaným odsáváním.
• Aerodynamicky optimalizované provedení pomáhá minimalizovat tlakové ztráty.
• Podporuje správný průtok vzduchu v odtahové trase.
• Lze ji podle instalačních podmínek zkrátit a napojit pomocí odpovídající ploché spojovací objímky.
• Materiál splňuje požadavky na samozhášivost podle třídy hořlavosti UL94 V0.

Provedení a použití

Díl 17005353 je v katalozích uváděn jako redukce potrubí, redukce Ø 150 mm kulatá / plochá, adaptér potrubí, odtahový adaptér, instalační adaptér pro varnou desku s odsáváním, adapter duct, adapter duct 150 mm round-flat, installation accessory, duct adapter, Adapterrohrstück, Anschlussadapter nebo Reduzierstück rund / flach. Produktové označení příslušenství je HZ9VDSI0. Některé katalogy uvádějí kulatou část Ø 150 mm, vnější průměr přibližně 152,5 mm, plochou část přibližně 222 × 89 mm, délku tělesa přibližně 206 mm, výšku přibližně 157 mm, hmotnost přibližně 0,27 kg, černé provedení a samozhášivý plast UL94 V0.

Související a náhradní díly

U dílu 17005353 se objevuje také produktové označení HZ9VDSI0. Při instalaci odtahu doporučujeme zkontrolovat také stav plochého potrubí, kulatého potrubí Ø 150 mm, spojovacích objímek, těsnění, zpětné klapky, odtahové mřížky, uhlíkového filtru u recirkulace, instalační sady a prostoru v soklu kuchyňské linky. Pokud je problém způsoben příliš dlouhou odtahovou trasou, ostrými ohyby, zúžením potrubí, netěsnými spoji, zanesenými filtry nebo nevhodnou instalací, samotná výměna redukce nemusí závadu plně odstranit.

Doporučení k používání a údržbě

Odtahový systém udržujte čistý a pravidelně kontrolujte, zda nejsou potrubí, mřížky, filtry nebo spojovací prvky zanesené mastnotou a prachem. Zanesený nebo netěsný odtah může zvyšovat hlučnost, snižovat účinnost odsávání a zatěžovat ventilátor varné desky. Při čištění nepoužívejte agresivní chemii ani nástroje, které by mohly poškodit plastový adaptér, těsnicí plochy nebo spojovací části.

Doporučení k montáži

Montáž redukce doporučujeme provádět podle instalačního návodu ke konkrétní varné desce s integrovaným odsáváním. Před instalací zkontrolujte směr proudění, přesnost napojení na kulaté i ploché potrubí a dostatek prostoru v kuchyňské lince nebo soklu. Redukci usaďte rovně, bez křížení a bez deformace. Spoje musí být pevné a těsné, aby nedocházelo k úniku vzduchu, pachu nebo vlhkosti do skříňky. Pokud je redukce podle instalačního postupu zkracována, je nutné zachovat čistý a rovný řez a správné napojení na spojovací objímku.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu této redukce potrubí Ø 150 mm kulatá / plochá s konkrétním modelem vaší varné desky s integrovaným odsáváním. U spotřebičů Bosch, Siemens a dalších značek skupiny BSH doporučujeme ověřovat podle označení modelu E-Nr., protože typ odtahového systému, rozměry potrubí, prostor v lince, způsob napojení, požadavky na recirkulaci nebo odtah ven a kompatibilní instalační příslušenství se mohou u jednotlivých modelů lišit.
