Vnější sklo dveří trouby

Originální vnější sklo dveří trouby B/S/H/ 00712864 je určeno pro vybrané vestavné trouby, pečicí trouby a sporáky Bosch a další katalogově kompatibilní spotřebiče skupiny B/S/H/.

Skleněný panel tvoří pohledovou vnější část dveří trouby. Má průhlednou střední plochu, černě provedené okraje a u příslušných spotřebičů také označení značky Bosch.

Díl se upevňuje do konstrukce dveří společně s madlem, vnitřními držáky a ostatními vrstvami dveřního systému. Katalogové číslo 00712864 označuje jeden kompletní vnější skleněný panel, nikoliv celé sestavené dveře trouby.

Hlavní vlastnosti

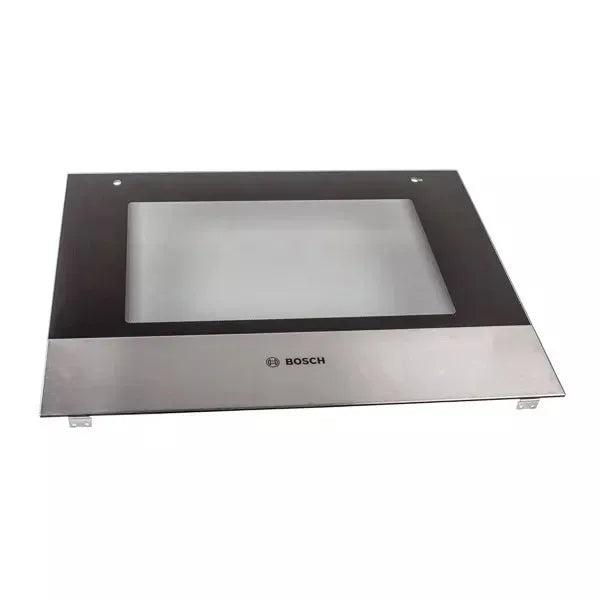

• Originální náhradní díl B/S/H/
• vnější sklo dveří pečicí trouby nebo sporáku,

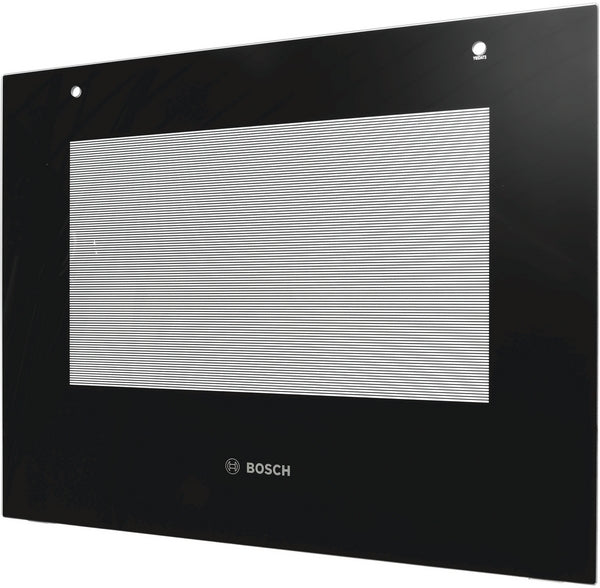

• pohledová přední část dveří spotřebiče,
• průhledná střední plocha pro kontrolu pokrmů,
• černě provedený obvod skla,
• u příslušných modelů logo Bosch na přední straně,
• otvory pro upevnění madla dveří,

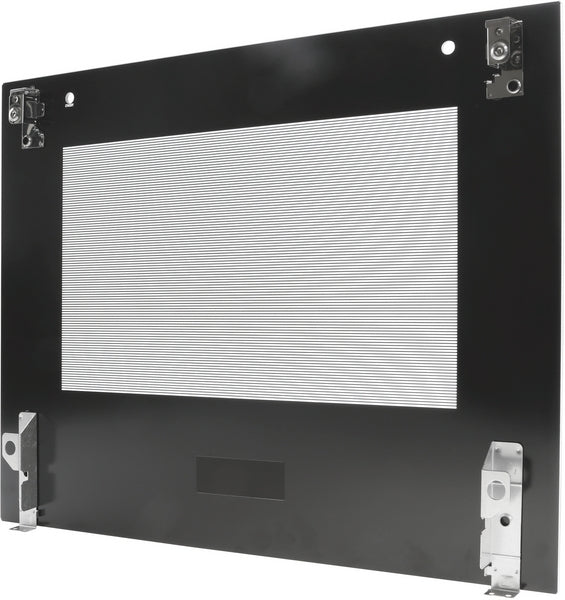

• vnitřní držáky připevněné ke skleněnému panelu,
• určené pro vybrané trouby konstrukčních řad HBN,
• mechanická součást bez elektrického zapojení,
• orientační rozměry přibližně 593 × 464 mm,
• dodává se jako jeden skleněný panel.

Funkce vnějšího skla

Vnější sklo tvoří přední část vícevrstvé konstrukce dveří trouby. Společně s vnitřními skly, distančními prvky, držáky a rámem dveří odděluje horký vnitřní prostor trouby od vnějšího prostředí.

Správně namontovaný skleněný panel:

• uzavírá přední stranu konstrukce dveří,
• chrání vnitřní vrstvy dveří před přímým kontaktem,
• umožňuje pohled do pečicího prostoru,
• vytváří pohledový povrch dveří spotřebiče,
• slouží jako montážní základ pro madlo u příslušných modelů,
• pomáhá zachovat správné rozestupy mezi jednotlivými vrstvami dveří,
• podílí se na konstrukční pevnosti kompletních dveří.

Samotné vnější sklo nezajišťuje veškerou tepelnou izolaci dveří. Funkce dveřního systému závisí také na správné poloze vnitřních skel, distančních vložek, držáků, těsnění a rámu.

Umístění ve spotřebiči

Díl se nachází na vnější straně výklopných dveří trouby. Jde o sklo, kterého se uživatel dotýká při běžném čištění přední části spotřebiče.

Za vnějším sklem se podle konkrétního provedení dveří mohou nacházet:

• jeden nebo více prostředních skleněných panelů,
• vnitřní sklo orientované směrem do pečicího prostoru,
• kovové nebo plastové distanční prvky,
• držáky jednotlivých skel,
• horní lišta dveří,
• boční profily nebo kryty,
• tepelně izolační mezery mezi skly.

Vnější sklo nesmí být zaměněno za vnitřní nebo prostřední sklo dveří. Jednotlivé vrstvy mají odlišný tvar, rozměry, upevnění a tepelné zatížení.

Rozdíl mezi vnějším a vnitřním sklem

Vnější sklo 00712864 tvoří přední pohledovou plochu dveří. Má černé obvodové provedení, průhlednou střední část a otvory nebo upevňovací prvky související s montáží madla.

Vnitřní sklo je orientováno směrem do pečicího prostoru a je vystaveno vyššímu přímému tepelnému zatížení.

Prostřední sklo je vloženo mezi vnitřní a vnější vrstvu a pomáhá vytvářet izolační vzduchové mezery.

Kompletní dveře trouby zahrnují skla, rám, panty, madlo, lišty, držáky a další konstrukční součásti. Díl 00712864 označuje pouze vnější skleněný panel s prvky, které jsou k němu výrobcem pevně připojeny.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00712864
• Zkrácené označení: 712864
• Typ výrobku: vnější sklo dveří trouby
• Další označení: přední sklo, čelní sklo, skleněný panel, vnější dveřní sklo
• Typ spotřebiče: vestavná trouba, pečicí trouba nebo sporák
• Umístění: vnější přední strana dveří
• Provedení: průhledný střed s černým obvodem
• Materiál: dveřní sklo určené pro konstrukci pečicí trouby
• Upevnění madla: prostřednictvím připravených otvorů a držáků
• Elektrické zapojení: bez elektrického připojení
• Orientační hmotnost: přibližně 1,0 až 1,1 kg
• Prodejní jednotka: 1 kus

Rozměry skla

Odborné katalogy uvádějí orientační rozměry:

• šířka přibližně 592 až 593 mm,
• výška přibližně 462 až 464 mm,
• rozteč otvorů pro madlo přibližně 400 mm.

Rozdíl několika milimetrů mezi katalogovými údaji může vzniknout podle toho, zda se měří pouze samotná plocha skla, černě potištěný okraj nebo nejvzdálenější část připevněných držáků.

Při porovnávání s původním sklem je nutné zkontrolovat:

• celkovou šířku a výšku panelu,
• polohu a rozteč otvorů pro madlo,
• tvar horní a spodní hrany,
• polohu vnitřních upevňovacích držáků,
• provedení černého obvodového potisku,
• polohu loga nebo dalších označení,
• šířku průhledné střední plochy,
• katalogové přiřazení k úplnému E-Nr. trouby.

Samotná shoda přibližné šířky a výšky nezaručuje kompatibilitu. Podobně velká skla mohou mít odlišnou rozteč otvorů, jinak umístěné držáky nebo rozdílný tvar okrajů.

Vzhled a povrchové provedení

Sklo má průhlednou střední část, přes kterou lze sledovat průběh pečení. Obvodová část je provedena v černé barvě a zakrývá konstrukční části umístěné uvnitř dveří.

Na vnějším skle se mohou nacházet:

• černě potištěné okraje,
• průhledné kontrolní okno,
• logo Bosch,
• otvory pro upevnění madla,
• vnitřní lepené držáky,
• výrobní nebo kontrolní označení skla.

Nový díl se může od dlouhodobě používaného skla vizuálně lišit intenzitou černého potisku, čistotou průhledné plochy nebo odstínem loga.

Držáky a upevňovací prvky

Podle katalogového provedení jsou na vnitřní straně skla upevněny čtyři držáky. Ty zajišťují správné připojení panelu k ostatním částem dveří.

Před montáží zkontrolujte:

• zda jsou všechny držáky pevně připevněné,
• zda nejsou držáky ohnuté nebo prasklé,
• zda odpovídají poloze původních upevňovacích bodů,
• zda nejsou poškozené otvory pro madlo,
• zda na skle není prasklina vedoucí od některého otvoru,
• zda mezi držákem a sklem není viditelné oddělení spoje.

Přilepené držáky neodstraňujte a nepřemisťujte. Jejich poloha je stanovena konstrukcí konkrétních dveří.

Obsah dodávky

Katalogové číslo 00712864 označuje:

• 1× originální vnější sklo dveří trouby,
• vnitřní držáky pevně připevněné ke sklu podle výrobního provedení.

Součástí katalogového čísla nejsou automaticky:

• madlo dveří,
• šrouby madla,
• horní krycí lišta,
• vnitřní nebo prostřední skla,
• rám dveří,
• panty dveří,
• těsnění pečicího prostoru,
• distanční vložky, které nejsou ke sklu pevně připevněné,
• kompletní sestavené dveře trouby.

Před objednáním zkontrolujte, které součásti byly při poškození původního skla zasaženy. Pád nebo rozbití skla může poškodit také madlo, lištu nebo upevňovací části rámu.

Katalogové označení

Aktuální originální objednací číslo:

• 00712864

Zkrácený zápis stejného katalogového čísla:

• 712864

Číslo 712864 neoznačuje jiný nebo starší díl. Jde pouze o zápis katalogového čísla bez úvodních nul.

Ve veřejném oficiálním produktovém katalogu není u dílu 00712864 uvedeno potvrzené starší nahrazované objednací číslo.

Na samotném skle nebo připevněných držácích mohou být vytištěna další výrobní, materiálová nebo formová označení. Nemusí jít o objednací číslo náhradního dílu.

Kdy je vhodná výměna?

Vnější sklo je nutné vyměnit zejména tehdy, pokud:

• je prasklé,
• je rozbité nebo částečně vysypané,
• má odštípnutý roh nebo hranu,
• se od praskliny u otvoru madla odděluje další část skla,
• je poškozený některý z pevně připevněných držáků,
• se držák odděluje od skleněné plochy,
• madlo nelze bezpečně upevnit,
• sklo v konstrukci dveří nedrží,
• je panel výrazně poškrábaný nebo poškozený nevhodným čištěním,
• původní vnější sklo zcela chybí.

Prasklé nebo odštípnuté sklo dále nepoužívejte. Tepelné změny, pohyb dveří a zatížení madla mohou existující poškození zvětšovat.

Možné příčiny poškození

Vnější sklo se může poškodit například:

• nárazem tvrdého předmětu,
• prudkým zavřením dveří,
• pádem demontovaných dveří,
• nárazem madla nebo skla do okolního nábytku,
• nesprávným dotažením šroubů madla,
• chybějící nebo nesprávně vloženou distanční podložkou,
• křivým sestavením dveřního rámu,
• bodovým tlakem na hranu skla,
• páčením při demontáži,
• prudkou změnou teploty působící na již poškozenou plochu,
• použitím nevhodného náhradního skla.

Pokud sklo prasklo v okolí otvorů pro madlo, zkontrolujte stav šroubů, podložek, distančních prvků a samotného madla. Přílišné nebo nerovnoměrné dotažení může nový díl znovu poškodit.

Bezpečnost při poškození

• Poškozenou troubu nepoužívejte.
• Spotřebič vypněte a odpojte od elektrické sítě.
• Nechte troubu úplně vychladnout.
• Chraňte ruce vhodnými pracovními rukavicemi.
• Uvolněné střepy odstraňujte opatrně.
• Zabraňte pádu skla nebo střepů do prostoru závěsů.
• Zkontrolujte, zda sklo nepoškodilo těsnění nebo smaltované části trouby.
• Malé střepy důkladně odstraňte z podlahy a okolního nábytku.

Poškozený skleněný panel neopravujte lepením. Lepidlo ani průhledná fólie neobnoví původní konstrukční vlastnosti dveří.

Demontáž dveří

Konkrétní způsob demontáže závisí na konstrukci spotřebiče. U mnoha modelů je před výměnou skla vhodné sejmout celé dveře z pantů a položit je na rovnou měkkou podložku.

• Troubu vypněte a odpojte od elektrické sítě.
• Nechte spotřebič zcela vychladnout.
• Dveře úplně otevřete.
• Zajistěte panty podle konstrukce konkrétního modelu.
• Dveře držte oběma rukama a postupujte podle servisního návodu.
• Demontované dveře položte vnější stranou na čistou měkkou podložku.
• Zabraňte bodovému zatížení skla nebo madla.

Dveře trouby mohou být těžké. Při demontáži hrozí skřípnutí prstů nebo nekontrolované zavření pantů.

Doporučení k výměně

• Před rozebráním si zaznamenejte pořadí jednotlivých vrstev dveří.
• Vyfotografujte polohu distančních vložek a držáků.
• Šrouby madla a lišt povolujte postupně.
• Sklo při uvolňování stále přidržujte.
• Jednotlivé vrstvy pokládejte odděleně na měkkou podložku.
• Odstraňte všechny zbytky rozbitého skla.
• Zkontrolujte stav rámu, madla, držáků a distančních prvků.
• Nový panel nevkládejte pod tlakem nebo v šikmé poloze.
• Otvory pro madlo musí přesně odpovídat poloze šroubů.
• Použijte původní podložky a distanční prvky ve správném pořadí.
• Šrouby dotahujte rovnoměrně a pouze přiměřenou silou.
• Před nasazením dveří zkontrolujte stabilitu všech vrstev.

Sklo neupravujte vrtáním, broušením, řezáním ani zvětšováním otvorů. Jakýkoliv mechanický zásah může panel okamžitě nebo později poškodit.

Montáž madla

Madlo se u příslušných spotřebičů upevňuje přes připravené otvory ve skle. Mezi madlem, sklem a šrouby mohou být použity podložky, distanční vložky nebo ochranné prvky.

Při montáži madla ověřte:

• správnou rozteč upevňovacích otvorů,
• nepoškozený stav závitů,
• přítomnost všech distančních podložek,
• správnou orientaci madla,
• rovnoměrné dosednutí obou upevňovacích bodů,
• že kovová část netlačí přímo bodově na sklo,
• že šrouby nejsou utaženy nadměrnou silou.

Madlo nesmí být uvolněné, ale současně nesmí vytvářet nepřiměřený tlak na skleněný panel.

Kontrola správné montáže

Po sestavení dveří ověřte, že:

• vnější sklo je usazené rovně,
• všechny držáky správně dosedají,
• jednotlivé vrstvy dveří se vzájemně neposouvají,
• mezi skly nejsou uvolněné střepy nebo cizí předměty,
• madlo je pevné a rovné,
• kolem otvorů nejsou viditelné praskliny,
• horní a boční lišty správně dosedají,
• dveře lze plynule otevřít a zavřít,
• dveře se nedotýkají okolního nábytku,
• panty drží dveře ve správné poloze,
• sklo při pohybu dveří neklepe ani se neposouvá.

První zahřátí po výměně proveďte pod dohledem. Pokud se objeví praskání, posun skla nebo neobvyklý zápach, troubu vypněte a zkontrolujte sestavení.

Čištění a údržba

Vnější sklo čistěte až po úplném vychladnutí trouby.

Doporučený postup:

• použijte měkký hadřík nebo jemnou houbičku,
• použijte vlažnou vodu a běžný prostředek na sklo nebo nádobí,
• odstraňte zbytky čisticího prostředku čistou vodou,
• povrch osušte měkkým hadříkem,
• okolí madla čistěte bez nadměrného tlaku,
• pravidelně kontrolujte hrany a prostor kolem upevňovacích otvorů.

Nepoužívejte:

• ocelové drátěnky,
• abrazivní čisticí prášky,
• ostré škrabky na potištěných okrajích,
• agresivní rozpouštědla,
• čištění velmi studeného skla horkou vodou,
• prudké ochlazení zahřátých dveří.

Při čištění nevytvářejte tlak na otevřené dveře a nesedejte si na ně. Nadměrné zatížení může poškodit sklo, panty nebo rám dveří.

Kompatibilita a značky

Vnější sklo 00712864 je podle oficiálních a odborných katalogových přiřazení určeno zejména pro vybrané spotřebiče značek:

• Bosch
• Neff u vybraných katalogových přiřazení

Výrobce dílu bývá v prodejních katalozích uváděn obecně jako Bosch Siemens nebo B/S/H/. To neznamená, že je sklo automaticky vhodné pro všechny trouby Siemens, Neff, Constructa, Balay nebo dalších značek skupiny.

Rozhodující je vždy oficiální katalogové přiřazení k úplnému označení konkrétního spotřebiče.

Kompatibilita a modelové řady

Díl se používá zejména u vybraných vestavných trub Bosch následujících základních modelových rodin:

• Bosch HBN2
• Bosch HBN3
• Bosch HBN4
• Bosch HBN5

Mezi katalogově uváděné příklady patří vybraná provedení:

• Bosch HBN201E2S
• Bosch HBN211E0J
• Bosch HBN211E0K
• Bosch HBN211E0M
• Bosch HBN211E2J
• Bosch HBN211E2K
• Bosch HBN211S4
• Bosch HBN231E0B
• Bosch HBN231E4
• Bosch HBN231S3R
• Bosch HBN231S4
• Bosch HBN239E4
• Bosch HBN239E5R
• Bosch HBN301E2Q
• Bosch HBN301E2Z
• Bosch HBN311E2J
• Bosch HBN331E2Q
• Bosch HBN331E4B
• Bosch HBN331E5B
• Bosch HBN331S4B
• Bosch HBN411E2K
• Bosch HBN431E4F
• Bosch HBN431E6F
• Bosch HBN431S4
• Bosch HBN531E0K
• Bosch HBN531E4F
• Bosch HBN531S1F
• Bosch HBN532E0F
• Bosch HBN532E1F
• Bosch HBN539E7
• Bosch HBN559S1Q

Seznam příkladů není úplný. U jednotlivých základních modelů je kompatibilita často omezena pouze na určité výrobní indexy za lomítkem.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. trouby nebo sporáku,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00712864,
• zkrácené číslo původního dílu 712864,
• šířku a výšku původního skla,
• rozteč otvorů pro madlo,
• polohu a tvar vnitřních držáků,
• provedení černých okrajů,
• značku nebo logo na čelní straně,
• zda potřebujete vnější, prostřední nebo vnitřní sklo.

Úplné označení může mít například podobu HBN211E0K/03, HBN231E4/09, HBN331E2Q/06 nebo HBN531E4F/03. Index za lomítkem označuje konkrétní výrobní variantu a může být pro výběr skla rozhodující.

Typový štítek trouby bývá umístěn na rámu pečicího prostoru a je viditelný po otevření dveří. U sporáku může být štítek umístěn také na zadní straně nebo v prostoru spodní zásuvky.

Upozornění

Katalogové číslo 00712864 označuje jeden originální vnější skleněný panel dveří trouby B/S/H/.

Sklo má průhlednou střední plochu, černě provedené okraje a orientační rozměry přibližně 592 až 593 × 462 až 464 mm. Rozteč otvorů pro madlo je přibližně 400 mm.

Číslo 712864 je pouze zkráceným zápisem objednacího čísla 00712864 a neoznačuje jiný náhradní díl.

Balení neobsahuje automaticky madlo, šrouby, vnitřní skla, panty, rám ani kompletní dveře trouby.

Prasklé, odštípnuté nebo uvolněné sklo dále nepoužívejte. Skleněný panel neopravujte lepením, nevrtávejte do něj a neupravujte jeho rozměry.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. trouby včetně výrobního indexu za lomítkem.

Available goods are usually delivered by the next business day. Goods available from the supplier are dispatched according to current availability. You will see the exact delivery date in the cart.

You can return unused goods within the statutory period. Before returning an item, please contact us so we can help verify the correct procedure and any part compatibility.
