Výměník tepla s vodním labyrintem do myčky Bosch / Siemens / Neff 00687133

Originální kompletní výměník tepla s katalogovým číslem 00687133 je náhradní součást vodního systému vybraných myček nádobí Bosch, Siemens, Neff, Gaggenau, Constructa a Balay. Výrobce jej označuje jako výměník tepla s regeneračním dávkováním. Jde o rozměrnou boční vodní komoru s vnitřními kanály, která je zapojena do hospodaření s vodou uvnitř myčky. Sestava obsahuje také kryt expanzního otvoru a elektricky ovládaný ventil 220–240 V AC. Před objednáním je nutné ověřit vhodnost podle úplného E-Nr spotřebiče včetně indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Výměník tepla 00687133 je součástí hydraulického systému myčky nádobí. Jeho tvarované vnitřní kanály a komory pracují s vodou přiváděnou a odváděnou během jednotlivých částí mycího programu a sestava současně souvisí s regeneračním dávkováním systému změkčování vody.

Díl bývá v odborných katalozích označován také jako vodní kapsa, vodní labyrint, dávkovací nádrž nebo water matrix. Všechny tyto názvy označují rozměrnou tvarovanou sestavu umístěnou na boku vany myčky, nikoli klasický elektrický průtokový ohřívač.

Výměna může být potřebná při prasknutí nebo jiné mechanické netěsnosti plastového tělesa, poškození připojovacích míst nebo při závadě integrovaných částí sestavy. Problém může nastat také při silném vnitřním zanesení kanálů, pokud již nelze obnovit správnou funkci vodního systému běžnou servisní údržbou.

Příznaky poruchy vodního systému mohou být různé a nemusí vždy znamenat závadu samotného výměníku. Problémy s napouštěním, vypouštěním nebo průběhem programu mohou způsobovat také ventily, čerpadla, snímače, hadice, změkčovací systém nebo elektronika. Před výměnou kompletní sestavy je proto vhodná správná diagnostika.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00687133,
• kompletní výměník tepla / vodní labyrint do myčky nádobí,
• součást systému hospodaření s vodou a regeneračního dávkování,
• integrovaný ventil 220–240 V AC,
• součástí kompletu je kryt expanzního otvoru,
• rozměry výrobce: 656 × 420 × 25 mm,
• určeno pro vybrané myčky Bosch, Siemens, Neff, Gaggenau, Constructa a Balay,
• balení obsahuje 1 kompletní sestavu.

Provedení a rozměry

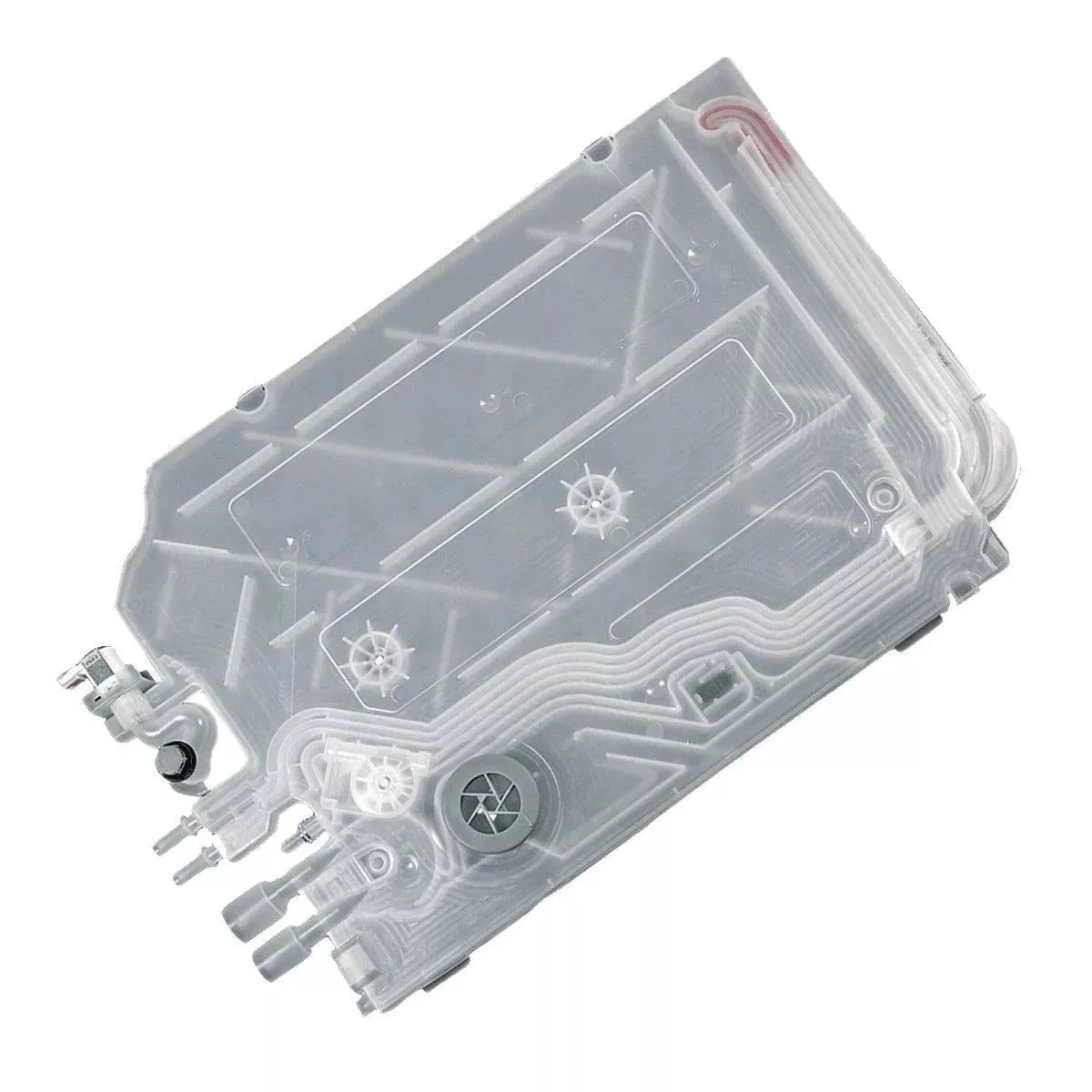

Výměník je tvořen rozměrným plochým plastovým tělesem s množstvím navzájem propojených vnitřních kanálů a komor. Konstrukce je přizpůsobena montáži na boční část myčky a napojení na ostatní prvky vodního systému.

Oficiální B/S/H/ specifikace uvádí rozměry 656 mm na délku, 420 mm na šířku a 25 mm na výšku. Tyto hodnoty jsou přesnější než rozměry objevující se v některých sekundárních katalozích, kde může být měřen celý přepravní nebo prostorový obrys sestavy.

Výrobce uvádí, že kompletní provedení obsahuje kryt expanzního otvoru a elektrický ventil pro napětí 220–240 V AC.

Výměník není vhodné vybírat pouze podle jeho přibližných rozměrů nebo podle podobnosti průhledného vodního labyrintu. U jednotlivých generací myček se může lišit rozložení kanálů, počet přípojek, poloha ventilů i způsob mechanického uchycení.

Související díly

Odborné katalogy uvádějí u kompletní sestavy 00687133 také několik konkrétních součástí:

• 00623541 – kryt expanzního otvoru,
• 00622267 – závitový upevňovací čep,
• 00611316 – vypouštěcí ventil,
• 00611317 – Reed kontakt.

Tyto prvky jsou součástí funkčního celku vodního hospodářství. Při diagnostice proto může být důležité určit, zda je poškozeno samotné těleso výměníku, jeho ventil, snímací část nebo některý navazující prvek.

Výměník dále funkčně souvisí s přívodem vody, změkčovacím systémem, hadicemi, čerpadly a dalšími hydraulickými částmi myčky. Jejich katalogová čísla se liší podle konkrétního E-Nr spotřebiče a je nutné je ověřovat samostatně.

Doporučení k používání a údržbě

Výměník tepla je interní servisní část myčky a za běžného provozu nevyžaduje přímou uživatelskou údržbu. Pro správnou funkci celého vodního systému je však důležité používat myčku podle pokynů výrobce, správně doplňovat regenerační sůl tam, kde ji spotřebič vyžaduje, a pravidelně čistit filtrační systém.

Pokud se ve vodním labyrintu objeví silné usazeniny nebo nečistoty, nepoužívejte agresivní chemikálie, ostré předměty ani tlakové čištění bez odpovídajícího servisního postupu. Tenké vnitřní kanály a plastové stěny mohou být mechanicky nebo chemicky poškozeny.

Při podezření na netěsnost zkontrolujte místo úniku před objednáním celé sestavy. Voda se může do prostoru výměníku dostat také z hadice, spojovacího místa nebo jiné součásti, takže viditelná voda v této oblasti automaticky neznamená prasklý výměník.

Po jakékoli opravě hydraulického systému je nutné před běžným používáním myčky ověřit správnost všech spojů a jejich těsnost.

Kompatibilita a značky

Díl 00687133 je doložen pro vybrané myčky nádobí značek Bosch / Siemens / Neff / Gaggenau / Constructa / Balay.

Jde o díl používaný ve větším množství konstrukčních a výrobních řad myček B/S/H/. V rámci jedné produktové řady však mohou být použity rozdílné varianty vodního labyrintu podle šířky spotřebiče, výrobní generace a konkrétní konstrukce hydraulického systému.

Vhodnost dílu 00687133 proto vždy ověřte podle úplného E-Nr myčky včetně indexu za lomítkem. Konkrétní kompatibilní modely se záměrně neuvádějí.

Upozornění

Před objednáním ověřte katalogové číslo 00687133 podle přesného E-Nr myčky nádobí. V některých katalozích se lze setkat se zkráceným označením 687133; jde o stejný katalogový kód bez úvodních nul, nikoli o samostatné potvrzené předchozí číslo.

Položka 00687133 je kompletní výměník tepla / vodní labyrint s regeneračním dávkováním. Nezaměňujte jej s průtokovým topným tělesem nebo tepelným čerpadlem myčky – jde o jinou část vodního systému.

Součástí sestavy je elektrický ventil pracující s napětím 220–240 V AC. Před demontáží musí být myčka odpojena od elektrické sítě a musí být uzavřen přívod vody.

Při montáži je nutné správně připojit všechny vodní a elektrické spoje a ověřit jejich těsnost. Vzhledem k rozsahu demontáže a kombinaci elektrických a hydraulických částí doporučujeme výměnu svěřit odbornému servisu.
