Naprogramovaný řídicí modul do automatického kávovaru

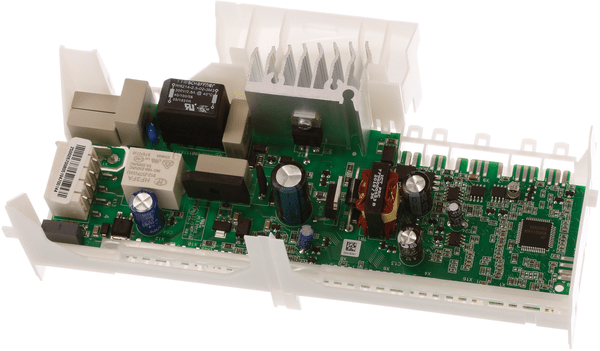

Tento naprogramovaný řídicí modul do automatického kávovaru je originální náhradní díl B/S/H/ s kódem 12024351. Je určen pro vybrané automatické kávovary podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

Modul tvoří jednu z hlavních elektronických řídicích součástí spotřebiče. Zpracovává signály z ovládacích a kontrolních prvků a podle uloženého programu řídí odpovídající provozní funkce kávovaru.

Díl je v odborných katalozích veden jako naprogramovaný řídicí modul. To znamená, že nejde pouze o prázdnou univerzální elektronickou desku bez softwarového určení. Modul je připraven pro konkrétní skupinu spotřebičů, ke které jej přiřadil výrobce.

Stejně vypadající elektronické moduly nemusí být vzájemně zaměnitelné. Mohou se lišit uloženým programem, zapojením konektorů, podporovanými funkcemi nebo výrobním provedením spotřebiče.

Balení obsahuje 1 naprogramovaný elektronický modul. Kabeláž, displej, ovládací panel, kryt modulu, snímače, pohony a další samostatně vedené součásti nejsou automaticky součástí dodávky.

K čemu slouží a kdy může být potřeba výměna?

Řídicí modul koordinuje činnost jednotlivých částí automatického kávovaru podle zvoleného programu a aktuálního provozního stavu. Vyhodnocuje vstupní informace a ovládá příslušné elektrické součásti spotřebiče.

Podle konstrukce kávovaru může řídicí systém spolupracovat například s:

• ovládacími tlačítky a dotykovými prvky,
• displejem nebo kontrolními ukazateli,
• průtokoměrem a snímači vody,
• teplotními snímači,
• čerpadlem a ventily,
• topným systémem,
• pohonem mlýnku a spařovací jednotky,
• koncovými spínači a dalšími bezpečnostními prvky.

Výměna modulu může připadat v úvahu zejména tehdy, když odborná diagnostika potvrdí jeho poruchu. Možné projevy závady elektronického řízení mohou zahrnovat:

• Kávovar se po připojení k elektrické síti nespustí.
• Spotřebič se samovolně vypíná nebo restartuje.
• Ovládání nereaguje správně na zadané pokyny.
• Program se nespustí nebo se opakovaně zastavuje ve stejné fázi.
• Určitá funkce není ovládána, přestože její mechanická část není poškozená.
• Spotřebič zobrazuje závadu související s řízením nebo komunikací.
• Na elektronice jsou viditelné stopy tepelného nebo elektrického poškození.
• Modul byl poškozen vlhkostí, přepětím nebo zkratem jiné součásti.

Tyto projevy samy o sobě nepotvrzují závadu modulu. Stejné chování může způsobit poškozený kabel, konektor, snímač, čerpadlo, pohon, tepelná ochrana, napájecí část nebo jiná elektrická součást.

Před objednáním modulu je proto nutné provést diagnostiku a vyloučit závadu navazujících dílů.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je určen pro odpovídající elektrické a softwarové provedení vybraných automatických kávovarů.

• Jde o originální elektronický modul B/S/H/.
• Modul je dodáván v naprogramovaném provedení.
• Obsahuje řídicí elektroniku pro odpovídající funkce spotřebiče.
• U katalogově kompatibilního kávovaru odpovídá určenému zapojení konektorů.
• Umožňuje nahradit diagnostikovaný vadný původní modul.
• Dodává se jako 1 samostatná elektronická jednotka.

Provedení a obsah balení

Díl 12024351 lze označit jako řídicí modul, řídicí elektronika, programový modul, hlavní elektronická deska, Steuerungsmodul programmiert nebo programmed control module.

• Katalogové číslo BSH: 12024351
• Výrobce: B/S/H/
• Typ dílu: řídicí elektronický modul
• Stav programu: naprogramovaný
• Určení: vybrané automatické kávovary
• Obsah balení: 1 elektronický modul

Ve veřejně dostupných podkladech nebyly spolehlivě potvrzeny rozměry desky, elektrické parametry, verze firmwaru ani úplný rozsah přiložených krytů a držáků.

Při převzetí proto doporučujeme porovnat fyzické provedení dodaného modulu s původním dílem a s aktuálním produktovým vyobrazením prodejce.

Co znamená naprogramovaný modul?

Elektronická deska automatického kávovaru neobsahuje pouze elektrické součástky. Součástí její funkce je také program, podle kterého modul řídí provoz spotřebiče.

Naprogramované provedení je připraveno pro konkrétní konstrukční variantu kávovaru. Přesto může být po montáži podle typu spotřebiče potřeba:

• provést inicializační postup,
• obnovit základní nastavení,
• nastavit jazyk a uživatelské volby,
• spustit proplach nebo naplnění vodního systému,
• zkontrolovat diagnostickou paměť,
• provést servisní kontrolu jednotlivých funkcí.

Konkrétní postup závisí na spotřebiči a servisní dokumentaci. Označení „naprogramovaný“ proto neznamená, že lze modul bez kontroly použít v libovolném podobném kávovaru.

Nejedná se automaticky o displejový modul

Díl 12024351 je veden jako řídicí modul. Displej, dotyková plocha nebo panel s tlačítky mohou být samostatné elektronické součásti s vlastním katalogovým číslem.

Pokud se závada projevuje pouze nefunkčním nebo poškozeným zobrazením, je nutné zkontrolovat:

• samotný displej,
• ovládací panel,
• propojovací kabel nebo plochý vodič,
• konektory mezi jednotlivými moduly,
• napájení zobrazovací části.

Výměna hlavního řídicího modulu nemusí odstranit závadu způsobenou samostatnou zobrazovací jednotkou.

Nejedná se automaticky o výkonový modul

Některé automatické kávovary používají více elektronických desek. Jedna deska může zpracovávat ovládání a programové funkce, zatímco jiná spíná výkonové spotřebiče, například topné těleso, čerpadlo nebo pohony.

Před objednáním je proto nutné ověřit, zda diagnostikovaný vadný díl skutečně odpovídá číslu 12024351.

Moduly nelze zaměňovat pouze podle obecného označení „elektronika“ nebo podle přibližného tvaru desky.

Kontrola před objednáním

Před objednáním zkontrolujte úplné označení spotřebiče na typovém štítku a porovnejte jej s katalogovým přiřazením dílu.

Prověřte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové číslo původního modulu,
• počet a polohu konektorů,
• provedení plastového nosiče nebo krytu,
• označení desky a případné výrobní štítky,
• příčinu poškození původní elektroniky.

Číslo vytištěné přímo na plošném spoji nemusí být objednacím číslem kompletního naprogramovaného modulu. Může označovat pouze základní desku, výrobní variantu nebo interní konstrukční díl.

Rozhodující je originální servisní číslo kompletní sestavy potvrzené podle E-Nr.

Možné příčiny poškození elektronického modulu

K poškození elektroniky může dojít například při:

• zkratu připojené elektrické součásti,
• poškození čerpadla, ventilu, pohonu nebo topného prvku,
• proniknutí vody nebo kondenzace k desce,
• poškození kabeláže nebo izolace,
• nesprávném zapojení konektorů,
• přepětí v elektrické síti,
• elektrostatickém výboji při neodborné manipulaci,
• mechanickém poškození desky nebo konektorů.

Před instalací nového modulu musí být odstraněna původní příčina poruchy. Pokud například vadný pohon nebo ventil způsobil elektrické přetížení, mohl by poškodit také novou elektroniku.

Doporučení k výměně

Výměna elektronického modulu vyžaduje odbornou znalost elektrických spotřebičů a bezpečnou diagnostiku.

Před demontáží musí být kávovar vypnutý a odpojený od elektrické sítě. Uvnitř spotřebiče mohou být i po vypnutí součásti se zbytkovým elektrickým nábojem a části připojené k vodnímu systému.

Při odborné výměně je vhodné:

• zdokumentovat polohu všech konektorů,
• označit kabelové svazky před odpojením,
• uvolňovat konektory za jejich tělo, nikoli tahem za vodiče,
• chránit elektroniku před elektrostatickým výbojem,
• zkontrolovat stopy vody, koroze nebo přehřátí,
• prověřit elektrický stav připojených součástí,
• namontovat modul do původního krytu a držáků, pokud nejsou součástí dodávky,
• vést kabeláž stejně jako před demontáží,
• zkontrolovat úplné zasunutí všech konektorů.

Konektory nepřipojujte podle odhadu. Nesprávné zapojení může poškodit nový modul nebo další části kávovaru.

Kontrola po montáži

Po výměně je nutné provést kontrolu funkcí spotřebiče a ověřit, že byla odstraněna původní závada.

Kontrola může podle konstrukce kávovaru zahrnovat:

• správné spuštění spotřebiče,
• funkci displeje a ovládacích prvků,
• naplnění vodního systému,
• funkci čerpadla a ventilů,
• ohřev vody,
• pohon mlýnku a spařovací jednotky,
• proplachovací cyklus,
• kontrolu případných chybových hlášení,
• kontrolu úniku vody uvnitř spotřebiče.

Pokud se stejná závada po výměně modulu okamžitě vrátí, spotřebič dále nepoužívejte. Je nutné znovu prověřit napájení, kabeláž a všechny připojené elektrické součásti.

Elektronické díly a možnost vrácení

Elektronický modul může po připojení k vadnému spotřebiči utrpět nevratné poškození. Před montáží proto musí být správnost objednaného dílu i stav spotřebiče bezpečně ověřeny.

Modul nezkoušejte připojovat pouze za účelem ověření kompatibility. Katalogové číslo a E-Nr. musí být zkontrolovány ještě před otevřením, instalací a elektrickým připojením dílu.

Kompatibilita

Díl 12024351 je určen pro vybrané automatické kávovary podle přesného katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Vzhledově podobné moduly mohou mít stejné konektory, ale odlišný program nebo elektrické provedení.

Rozdíl může existovat také mezi jednotlivými výrobními indexy stejného základního označení kávovaru.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu modulu podle přesného modelového označení E-Nr. vašeho automatického kávovaru. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 12024351 představuje 1 originální naprogramovaný řídicí elektronický modul B/S/H/.

Nejedná se automaticky o displej, ovládací panel ani jiný samostatný elektronický modul spotřebiče.

Ve veřejně dostupných podkladech nebylo spolehlivě potvrzeno žádné starší nahrazované originální číslo.

Rozměry, verze programu, elektrické parametry a úplný rozsah případných krytů nebo držáků nebyly veřejně spolehlivě specifikovány.

Kabeláž, snímače, displej, kryty a další navazující díly nejsou automaticky součástí balení.

Před montáží musí být diagnostikována příčina poškození původního modulu a zkontrolovány připojené elektrické součásti.

Modul neobjednávejte pouze podle fotografie, tvaru desky nebo označení vytištěného na plošném spoji.

Rozhodující je vždy katalogové přiřazení dílu 12024351 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
