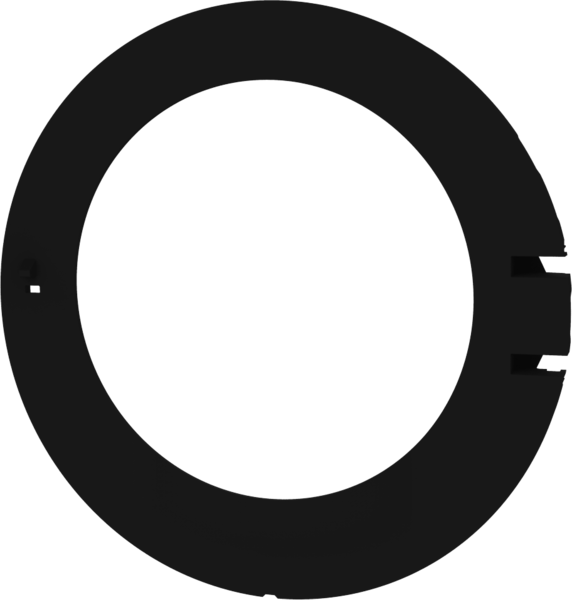

Vnitřní rám dveří pračky Bosch / Siemens / Neff 11004263 – černý / tmavě šedý, cca 463 × 463 × 27 mm

Originální vnitřní rám plnicích dveří s katalogovým číslem 11004263 je náhradní díl pro vybrané předem plněné pračky a pračko-sušičky Bosch, Siemens a některé konstrukčně odpovídající spotřebiče Neff. Bosch a Siemens jej oficiálně označují jako „Frame-window – Window ring black S18-BLDC“, tedy černý vnitřní rám / prstenec dveřního okna. Rám tvoří vnitřní konstrukční část kruhových plnicích dveří a podílí se na upevnění a správném sestavení dveřního skla s ostatními částmi dveří. Nejde o samotné sklo, kompletní dveře ani gumovou manžetu mezi vanou a čelní stěnou pračky. Před objednáním vždy ověřte vhodnost podle úplného E-Nr spotřebiče včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Rám 11004263 je umístěn na vnitřní straně kruhových plnicích dveří. Společně s další částí rámu dveří drží dveřní sklo ve správné poloze a vytváří pevný konstrukční celek, který se při každém otevření a zavření dveří pohybuje společně se sklem a pantem.

Jde o mechanicky namáhanou plastovou součást. Zvláště namáhaná bývají místa v okolí pantu, spojovacích bodů rámu a upevnění dalších dílů dveří.

Výměna je vhodná zejména tehdy, pokud je původní rám prasklý, má vylomené upevňovací body, je deformovaný nebo již nedrží dveřní sestavu ve správné poloze. U některých poškození se může projevit vůle dveří, posunutí jednotlivých částí nebo nemožnost dveře správně sestavit.

Pokud dveře pouze nedrží ve správné výšce, špatně se zavírají nebo mají výraznou vůli, není nutně poškozen právě rám. Je vhodné zkontrolovat také pant dveří, jeho upevnění, protikus dveřního zámku, madlo a ostatní části dveřní sestavy.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 11004263,
• typ: vnitřní rám / prstenec plnicích dveří pračky,
• oficiální označení: Frame-window / Window ring,
• specifikace výrobce: S18-BLDC,
• umístění: vnitřní strana kruhových plnicích dveří,
• určeno pro vybrané předem plněné pračky a pračko-sušičky,
• oficiální barevné označení B/S/H/: black – černá,
• odborné katalogy popisují skutečné provedení také jako tmavě šedé / šedé,
• materiál podle odborných katalogů: plast,
• orientační celkové rozměry: přibližně 463 × 463 × 27 mm,
• hmotnost podle odborných katalogů přibližně 406 g,
• oficiálně potvrzeno pro Bosch a Siemens,
• servisní katalogy potvrzují použití také u vybraných spotřebičů Neff,
• balicí jednotka výrobce: 1 ks.

Provedení a rozměry

11004263 má podobu velkého kruhového plastového prstence, který tvoří vnitřní část konstrukce dveří. Tvarované výstupky, otvory a upevňovací body odpovídají konkrétní dveřní platformě B/S/H/ a navazujícím částem dveřní sestavy.

Specializované katalogy originálních dílů uvádějí přibližné celkové rozměry 463 × 463 × 27 mm a hmotnost přibližně 406 g.

Oficiální Bosch a Siemens označení používá výraz „black“, zatímco několik odborných katalogů barvu popisuje jako šedou nebo tmavě šedou. Jde o rozdíl v pojmenování odstínu stejné konstrukční rodiny, nikoli o důvod určovat vhodnost pouze podle barvy.

Podobně vypadající dveřní prstence existují u mnoha dalších generací praček. Mohou mít stejný vnější průměr, ale jiné upevnění pantu, rozmístění šroubů, profil skla nebo polohu madla.

Pro správný výběr je proto rozhodující katalogové číslo 11004263 a kompatibilita podle úplného E-Nr spotřebiče, nikoli pouze průměr nebo barva rámu.

Související díly

Vnitřní rám 11004263 je součástí kompletní sestavy dveří. Konstrukčně s ním souvisí především dveřní sklo, protilehlá část rámu dveří, madlo, pant a dveřní zámek. Konkrétní katalogová čísla těchto součástí se liší podle přesného E-Nr spotřebiče.

U několika servisních konfigurací používajících 11004263 je doložen například pant dveří 00633549. Jde o samostatnou kovovou část, která nese celou dveřní sestavu. Pokud je poškozený pouze pant, není automaticky nutná výměna rámu 11004263.

Zvláštní pozornost vyžaduje katalogové číslo 11060639. Bosch a Siemens dnes na produktové stránce 11004263 obě čísla přímo propojují v rámci náhradové informace. Několik odborných servisních katalogů současně uvádí 11060639 jako pozdější náhradu za 11004263.

Proto nedoporučujeme považovat 11004263 a 11060639 za automaticky zaměnitelné bez kontroly E-Nr. Náhradová informace se v různých katalozích zobrazuje nejednotně a u dveřních rámů může navíc existovat barevná nebo konstrukční změna.

Dalším podobně vypadajícím rámem je například 11035685, který odborné katalogy uvádějí jako podobnou konstrukční variantu. Ani ten nelze automaticky použít místo 11004263 bez servisního potvrzení pro konkrétní spotřebič.

Doporučení k používání a údržbě

Před demontáží dveří pračku nebo pračko-sušičku odpojte od elektrické sítě. Dveřní komplet obsahuje sklo a má nezanedbatelnou hmotnost, proto je vhodné dveře při demontáži bezpečně podepřít.

Při rozebírání dveří si zaznamenejte polohu jednotlivých rámů, skla, pantu, madla a spojovacích prvků. U některých konstrukcí mají šrouby různé délky nebo přesně určené montážní pozice.

Dveřní sklo při práci pokládejte pouze na měkký a čistý podklad. Náraz nebo bodové zatížení jeho hrany může způsobit prasknutí.

Před sestavením zkontrolujte, zda na novém rámu nejsou poškozené upevňovací body a zda všechny díly správně zapadají. Nesnažte se plastový rám násilím přizpůsobovat, pokud otvory nebo tvar neodpovídají původnímu dílu.

Po montáži několikrát dveře otevřete a zavřete. Musí se pohybovat plynule, bez výrazné vůle a správně zapadnout do dveřního zámku.

Kompatibilita a značky

11004263 je oficiálně veden jako originální díl Bosch a Siemens. Odborné servisní databáze stejné číslo potvrzují také pro vybrané spotřebiče Neff.

U Bosch je použití rozsáhle doloženo například v konstrukčních rodinách WAP, WAT, WAU a WLK. Díl se objevuje také u vybraných pračko-sušiček rodin WVG a WDG.

U Siemens je stejná konstrukce doložena zejména u vybraných praček rodin WM a WS a u odpovídajících pračko-sušiček řad WD. Servisní katalogy potvrzují stejné číslo také u části konstrukčně příbuzných spotřebičů Neff.

Jednotlivé řady však zahrnují mnoho výrobních generací a dveřních variant. Během výroby se mohou měnit rámy, barvy, panty i skla.

Vhodnost rámu 11004263 proto vždy ověřte podle úplného E-Nr spotřebiče včetně výrobního indexu za lomítkem. Samotné označení WAP, WAT, WAU, WM, WS, WVG nebo WD není dostatečným potvrzením kompatibility.

Upozornění

11004263 je vnitřní plastový rám kruhových plnicích dveří pračky nebo pračko-sušičky. Nejde o dveřní sklo, gumovou manžetu dveří ani kompletní sestavu dveří.

Odborné katalogy uvádějí přibližné rozměry 463 × 463 × 27 mm, plastové provedení a hmotnost kolem 406 g. Tyto údaje používejte pouze jako pomocnou kontrolu.

Oficiální označení B/S/H/ uvádí černé provedení „Window ring black S18-BLDC“; některé katalogy stejný originální díl popisují jako tmavě šedý.

U náhradové vazby na 11060639 se současné katalogy zobrazují nejednotně. Při nahrazování jednoho čísla druhým proto doporučujeme vždy potvrdit vhodnost podle úplného E-Nr.
