Řídicí modul 1200 W do mikrovlnné trouby

Originální řídicí modul B/S/H/ 10006101 je elektronický náhradní díl určený pro vybrané mikrovlnné trouby Bosch, Siemens, Neff a dalších značek skupiny B/S/H/. Podle konstrukce konkrétního spotřebiče se podílí na řízení provozních funkcí mikrovlnné trouby a na spínání navazujících elektrických částí.

Modul je v odborných katalozích označován také jako řídicí elektronika, elektronický modul, řídicí jednotka, výkonový modul nebo elektronická deska mikrovlnné trouby. Výrobní popis uvádí provedení 1200 W.

Katalogové číslo 10006101 označuje 1 kompletní řídicí modul. Ovládací panel, displej, otočný volič, tlačítka, kabeláž, držák modulu ani další elektrické části spotřebiče nejsou součástí tohoto katalogového čísla, pokud nejsou pevně spojeny s dodaným modulem.

Elektronický modul je přesně přiřazen ke konkrétním konstrukčním provedením spotřebičů. Nestačí proto porovnat pouze jeho vzhled, rozměry nebo údaj 1200 W. Rozhodující je úplné E-Nr. mikrovlnné trouby včetně výrobního indexu za lomítkem.

K čemu řídicí modul slouží?

Řídicí modul přijímá nebo zpracovává pokyny z ovládací části spotřebiče a podle nastaveného programu ovládá příslušné elektrické obvody. Přesný rozsah funkcí závisí na konstrukci konkrétní mikrovlnné trouby.

Podle provedení spotřebiče se modul může podílet zejména na:

• spuštění a ukončení ohřevu,
• řízení nastavené doby provozu,
• volbě nebo regulaci mikrovlnného výkonu,
• spínání vysokonapěťové části mikrovlnné trouby,
• ovládání motoru otočného talíře,
• ovládání chladicího ventilátoru,
• spínání vnitřního osvětlení,
• zpracování signálů dveřních bezpečnostních spínačů,
• komunikaci s ovládací jednotkou, displejem nebo otočným voličem,
• časování jednotlivých provozních funkcí,
• bezpečném ukončení programu po otevření dvířek,
• vyhodnocení některých provozních nebo chybových stavů.

Modul nevytváří mikrovlnné záření. Mikrovlnnou energii vytváří magnetron napájený vysokonapěťovou částí spotřebiče. Řídicí modul pouze ovládá a časuje odpovídající elektrické obvody podle konstrukce trouby.

Kdy může být potřeba výměna?

Výměna řídicího modulu může být potřebná zejména tehdy, když byla jeho závada potvrzena odbornou diagnostikou.

Možné projevy poruchy mohou zahrnovat:

• mikrovlnná trouba nereaguje na ovládání, přestože je správně napájena,
• program nelze spustit nebo se ihned ukončí,
• nastavený čas se neodpočítává správně,
• spotřebič se během provozu samovolně vypíná,
• některé funkce se spínají nepravidelně,
• mikrovlnný ohřev se nespustí, přestože ostatní části spotřebiče pracují,
• ventilátor, osvětlení nebo otočný talíř se nespínají ve správnou dobu,
• spotřebič pokračuje v některé funkci i po ukončení programu,
• relé na modulu opakovaně cvaká, ale odpovídající část se nespustí,
• na elektronice jsou viditelné stopy přehřátí nebo zkratu,
• jsou poškozené konektory nebo vodivé cesty,
• je z modulu cítit zápach spálené elektroniky,
• došlo k poškození následkem přepětí, zkratu nebo poruchy jiné elektrické části.

Uvedené projevy samy o sobě závadu modulu nepotvrzují. Stejný problém může způsobit například dveřní mikrospínač, tepelná pojistka, síťová pojistka, magnetron, vysokonapěťový transformátor, vysokonapěťový kondenzátor, dioda, ventilátor, motor talíře, kabeláž nebo ovládací jednotka.

Elektronický modul proto neobjednávejte pouze podle jednoho vnějšího projevu bez provedení odpovídající diagnostiky.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 10006101
• Typ dílu: řídicí elektronický modul
• Další označení: řídicí jednotka, elektronika nebo řídicí deska
• Výrobní popis: modul 1200 W
• Určení: vybrané mikrovlnné trouby
• Funkce: řízení a spínání provozních funkcí spotřebiče
• Konstrukce: elektronická deska s elektrickými a spínacími součástkami
• Připojení: konektory podle konkrétního provedení spotřebiče
• Délka: přibližně 110 mm
• Šířka: přibližně 65 mm
• Výška: přibližně 38 mm
• Hmotnost: přibližně 77 g
• Obsah balení: 1 řídicí modul
• Starší nahrazované číslo: nebylo spolehlivě potvrzeno

Součástí dodávky není kompletní ovládací panel, čelní rámeček, otočný knoflík, displej, propojovací kabeláž, magnetron, transformátor, vysokonapěťový kondenzátor ani další samostatné komponenty.

Provedení a rozměry

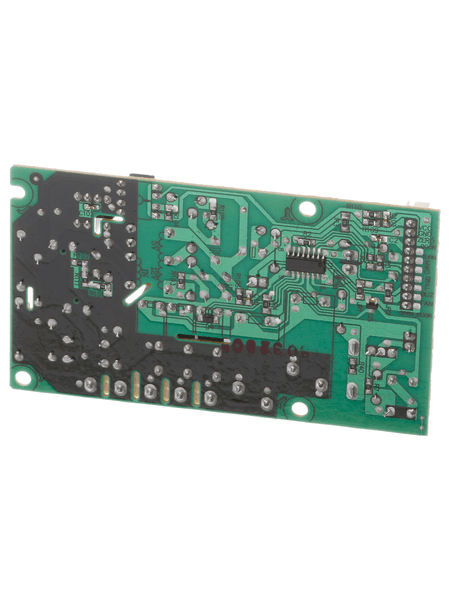

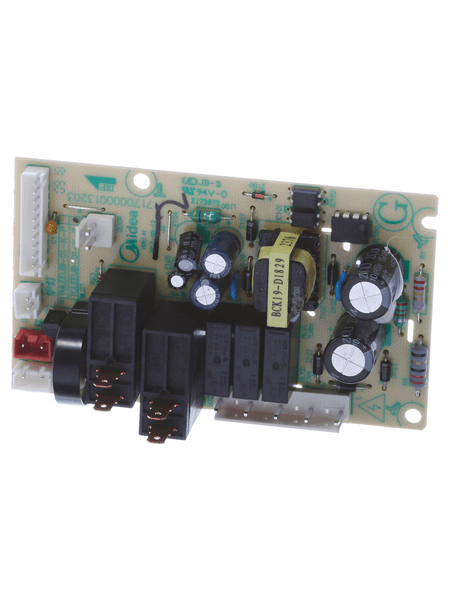

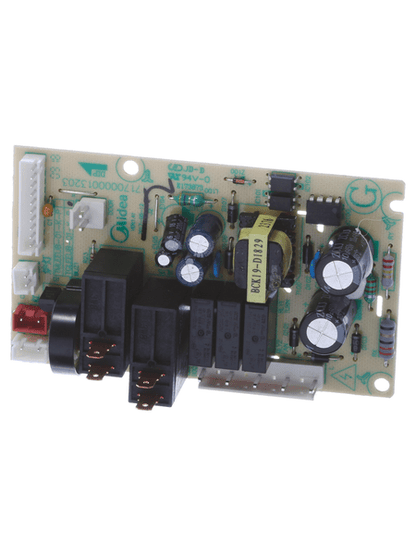

Modul tvoří elektronická deska osazená konektory, spínacími a řídicími součástkami. Přesná podoba osazení se může během výroby měnit, pokud výrobce zachová funkční a katalogovou kompatibilitu.

Odborný katalog uvádí následující orientační rozměry:

• Délka: přibližně 110 mm
• Šířka: přibližně 65 mm
• Výška: přibližně 38 mm
• Hmotnost: přibližně 77 g

Rozměry jsou pouze pomocným kontrolním údajem. O vhodnosti rozhoduje především:

• katalogové číslo modulu,
• úplné E-Nr. spotřebiče,
• výrobní index uvedený za lomítkem,
• počet a poloha elektrických konektorů,
• zapojení jednotlivých kontaktů,
• provedení upevňovacích bodů,
• elektrické parametry modulu,
• kompatibilita s ovládací částí mikrovlnné trouby,
• konstrukce vysokonapěťové a bezpečnostní části spotřebiče.

Moduly podobné velikosti nebo vzhledu nelze automaticky zaměňovat. Rozdílné zapojení konektorů může způsobit nefunkčnost, poškození elektroniky nebo nebezpečný provoz spotřebiče.

Význam označení 1200 W

Odborné katalogy uvádějí u modulu 10006101 doplňující označení 1200 W. Tento údaj je součástí identifikace konkrétního konstrukčního provedení modulu.

Údaj 1200 W nelze bez dalších informací vykládat jako:

• výstupní mikrovlnný výkon spotřebiče,
• skutečnou spotřebu samotného modulu,
• univerzální výkonovou kompatibilitu se všemi mikrovlnnými troubami,
• možnost použít modul v libovolném spotřebiči se stejným příkonem.

Při výběru proto vždy rozhoduje katalogové přiřazení, nikoli pouze shoda údaje 1200 W na nabídce nebo původní součásti.

Možné projevy závady řídicí elektroniky

Porucha modulu může mít různý průběh podle toho, která jeho část je poškozena.

Při poruše napájecí části se může spotřebič projevovat například takto:

• ovládací část je zcela bez reakce,
• displej nesvítí nebo se opakovaně restartuje,
• mikrovlnná trouba se po zapnutí ihned vypne,
• nastavené údaje se samovolně mažou,
• elektronika reaguje pouze nepravidelně.

Při poruše spínací části se může projevit například:

• nespínání magnetronu,
• nespínání ventilátoru,
• nefunkční osvětlení,
• nefunkční motor otočného talíře,
• opakované cvakání relé,
• trvalé sepnutí některého výstupu.

Při poruše ovládacího nebo komunikačního obvodu se může objevit například:

• nesprávné vyhodnocení otočného voliče,
• nereagující tlačítka,
• nesprávně zobrazený čas,
• nepravidelné přepínání výkonu,
• nesprávné ukončování programu.

Tyto projevy mohou mít také jinou příčinu. Diagnostika musí zahrnovat kontrolu napájení, kabeláže, dveřních spínačů a všech ovládaných komponentů.

Proč je nutné zkontrolovat související závadu?

Řídicí modul může být poškozen následkem poruchy jiné součásti. Pokud se vymění pouze elektronika bez odstranění původní příčiny, může dojít k okamžitému nebo opakovanému poškození nového modulu.

Před montáží nového dílu je proto nutné zkontrolovat zejména:

• stav síťového přívodu a vnitřní kabeláže,
• kontakty a konektory modulu,
• dveřní bezpečnostní mikrospínače,
• motor chladicího ventilátoru,
• motor otočného talíře,
• vnitřní osvětlení a jeho obvod,
• magnetron a jeho připojení,
• vysokonapěťový transformátor,
• vysokonapěťový kondenzátor a diodu,
• tepelné pojistky a teplotní ochrany,
• stopy po přehřátí, vlhkosti nebo elektrickém oblouku,
• správnou funkci všech částí ovládaných modulem.

Poškozený motor, zkratovaná cívka, vadný dveřní spínač nebo uvolněný konektor mohou nový modul znovu poškodit.

Související díly

Řídicí modul spolupracuje s dalšími elektrickými a mechanickými částmi mikrovlnné trouby.

• Ovládací jednotka: umožňuje zadat čas, výkon a další funkce.
• Displej: zobrazuje čas, nastavení a případná hlášení.
• Otočný volič nebo tlačítka: předávají uživatelské pokyny elektronice.
• Dveřní mikrospínače: potvrzují správné zavření dvířek.
• Magnetron: vytváří mikrovlnnou energii pro ohřev potravin.
• Vysokonapěťový transformátor: zajišťuje odpovídající napájení vysokonapěťové části.
• Vysokonapěťový kondenzátor a dioda: jsou součástí napájení magnetronu.
• Chladicí ventilátor: odvádí teplo z elektrických částí.
• Motor otočného talíře: otáčí skleněným talířem během provozu.
• Vnitřní osvětlení: osvětluje varný prostor.
• Tepelné pojistky: chrání spotřebič při nadměrné teplotě.
• Síťová pojistka: chrání příslušné napájecí obvody.

Výměna modulu nevyřeší mechanické poškození dvířek, vadný dveřní háček, poškozený magnetron ani závadu vysokonapěťové části.

Diagnostika před objednáním

Diagnostiku mikrovlnné trouby musí provést osoba s odpovídající odbornou kvalifikací, vybavením a znalostí vysokonapěťových spotřebičů.

Před potvrzením vadného modulu je nutné ověřit zejména:

• správné síťové napájení spotřebiče,
• stav síťové a tepelných pojistek,
• funkci dveřních bezpečnostních spínačů,
• neporušenost kabeláže a konektorů,
• přítomnost odpovídajících napětí na řídicích obvodech,
• funkci ovládací jednotky,
• elektrický stav ovládaných motorů a dalších spotřebičů,
• zda není modul poškozován zkratem v navazujícím obvodu,
• zda závada není způsobena vysokonapěťovou částí.

Pouhá vizuální kontrola elektroniky nemusí závadu odhalit. Relé, napájecí obvod nebo jiné elektronické součástky mohou být vadné bez viditelného poškození.

Montáž pouze odborným servisem

Výměna řídicího modulu mikrovlnné trouby není určena pro běžnou uživatelskou montáž. Uvnitř spotřebiče se nacházejí vysokonapěťové části, které mohou představovat nebezpečí vážného nebo smrtelného úrazu elektrickým proudem.

Vysokonapěťový kondenzátor může uchovávat elektrický náboj také po odpojení mikrovlnné trouby od elektrické sítě. Samotné vytažení síťové vidlice proto nezajišťuje bezpečný stav pro neodbornou demontáž.

Výměnu musí provést kvalifikovaný servisní technik, který:

• bezpečně odpojí a zajistí spotřebič,
• ověří beznapěťový stav,
• bezpečně ošetří vysokonapěťovou část,
• zdokumentuje původní zapojení konektorů,
• zkontroluje příčinu poruchy původního modulu,
• ověří neporušenost kabeláže a navazujících komponentů,
• namontuje modul do správných upevňovacích bodů,
• obnoví všechny ochranné kryty a zemnicí spoje,
• provede elektrickou a funkční kontrolu spotřebiče,
• ověří bezpečnost dveřních spínačů a ochranných mechanismů.

Spotřebič nikdy nespouštějte s demontovaným krytem, odpojeným ochranným vodičem nebo přemostěným dveřním spínačem.

Manipulace s elektronickým modulem

Elektronická deska může být citlivá na elektrostatický výboj, mechanické namáhání, vlhkost a znečištění.

Při odborné manipulaci je nutné:

• používat odpovídající ochranu proti elektrostatickému výboji,
• nedotýkat se zbytečně vodivých cest a kontaktů,
• držet modul především za okraje nebo určené plastové části,
• chránit desku před ohnutím, pádem a nárazem,
• nepokládat ji na kovovou nebo vodivou plochu,
• nevystavovat ji vodě, čisticím prostředkům ani vysoké vlhkosti,
• nepřipojovat konektory násilím nebo v nesprávné poloze,
• nepřenášet modul volně společně s kovovými nástroji.

Před připojením musí být všechny konektory čisté, suché a bez stop přehřátí nebo oxidace.

Kontrola konektorů a kabeláže

Uvolněné, zoxidované nebo tepelně poškozené kontakty mohou vytvářet přechodový odpor a způsobit přehřátí elektroniky.

Při odborné opravě je nutné zkontrolovat:

• zda nejsou konektory roztavené nebo zbarvené teplem,
• zda vodiče pevně drží ve svorkách,
• zda nejsou kontakty uvolněné,
• zda není poškozená izolace vodičů,
• zda kabeláž nevede v blízkosti ostrých nebo horkých částí,
• zda jsou konektory zapojeny do správných pozic,
• zda jsou obnoveny všechny zemnicí spoje.

Poškozený konektor nesmí být pouze nasazen na nový modul bez opravy. Zvýšený odpor kontaktu by mohl novou elektroniku znovu poškodit.

Co není důkazem vadného modulu?

Řídicí modul není automaticky vadný v následujících situacích:

• mikrovlnná trouba běží, ale neohřívá,
• otočný talíř se neotáčí,
• nesvítí vnitřní osvětlení,
• spotřebič se nespustí po zavření dvířek,
• opakovaně se přeruší síťová pojistka,
• ventilátor vydává hluk,
• z varného prostoru vycházejí jiskry,
• talíř se pohybuje nepravidelně.

Každý z těchto projevů může být způsoben samostatnou součástí. Například nefunkční ohřev může souviset s magnetronem, transformátorem, kondenzátorem, diodou, tepelnou ochranou, dveřním spínačem nebo kabeláží.

Čištění a údržba

Řídicí modul není určen k běžnému uživatelskému čištění. Nachází se uvnitř spotřebiče za ochrannými kryty.

Elektroniku:

• neomývejte vodou,
• neponořujte do žádné kapaliny,
• nevkládejte do automatické myčky nádobí,
• nestříkejte čisticím prostředkem,
• nečistěte parním čističem,
• neotírejte mokrým hadříkem,
• nevystavujte stlačenému vzduchu s obsahem vody nebo oleje.

Případné odstranění prachu a kontrolu elektroniky smí provést pouze odborný servis při bezpečně odpojeném a zajištěném spotřebiči.

Pro snížení rizika poškození elektroniky udržujte podle návodu spotřebiče čisté ventilační otvory a neomezujte proudění chladicího vzduchu kolem mikrovlnné trouby.

Kompatibilita a modelové řady

Řídicí modul 10006101 je katalogově určen pro vybrané mikrovlnné trouby následujících značek:

• Bosch
• Siemens
• Neff
• Gaggenau
• Constructa
• Junker
• Viva
• Blaupunkt

V katalogových rozpisech se modul objevuje zejména u vybraných vestavných a volně stojících mikrovlnných trub následujících modelových řad:

• Bosch BFL
• Bosch BFL5
• Bosch FFM
• Siemens BF
• Siemens BF4
• Siemens BF5
• Neff HLAW
• Neff HLAWD

Výčet obsahuje pouze modelové řady. Neznamená, že je modul kompatibilní se všemi spotřebiči dané řady.

U značek Gaggenau, Constructa, Junker, Viva a Blaupunkt se katalogové značení může lišit podle trhu a konstrukčního provedení spotřebiče. Základní název řady proto není dostatečný pro bezpečné určení dílu.

Před objednáním vždy zkontrolujte:

• úplné E-Nr. mikrovlnné trouby,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 10006101,
• konstrukci a označení původního modulu,
• počet a polohu konektorů,
• provedení upevňovacích bodů,
• případné označení 1200 W,
• zapojení a barevné označení kabeláže.

Konkrétní modely ani E-Nr. kompatibilních spotřebičů nejsou v tomto popisu záměrně vypisovány.

Upozornění

Katalogové číslo 10006101 označuje 1 originální řídicí elektronický modul B/S/H/ pro vybrané mikrovlnné trouby.

Nejedná se o kompletní ovládací panel, displej, otočný volič, magnetron, transformátor, vysokonapěťový kondenzátor, dveřní spínač ani kompletní mikrovlnnou troubu.

Ve veřejných katalozích nebylo spolehlivě potvrzeno starší nahrazované katalogové číslo. Produkt proto objednávejte podle aktuálního čísla 10006101 a přesného katalogového přiřazení.

Modul neobjednávejte pouze podle vzhledu, rozměrů nebo údaje 1200 W. Rozhodující je úplné E-Nr. spotřebiče včetně indexu za lomítkem.

Elektronickou desku neupravujte pájením, vrtáním, přepojováním kontaktů ani výměnou relé bez odpovídající servisní dokumentace a odborné kvalifikace.

Poškozené vodivé cesty nebo konektory neopravujte provizorním propojením vodičem. Nesprávná oprava může vyřadit bezpečnostní prvky spotřebiče nebo způsobit požár a úraz elektrickým proudem.

Modul nepřipojujte mimo spotřebič za účelem neodborného zkoušení. Některé jeho části mohou být přímo spojeny se síťovým napětím.

Mikrovlnnou troubu nikdy nespouštějte s demontovaným krytem, odpojeným ochranným vodičem nebo přemostěnými dveřními mikrospínači.

Vysokonapěťové části mikrovlnné trouby mohou zůstat nebezpečné i po odpojení síťové vidlice. Diagnostiku a výměnu proto vždy svěřte odbornému servisnímu technikovi.

Available goods are usually delivered by the next business day. Goods available from the supplier are dispatched according to current availability. You will see the exact delivery date in the cart.

You can return unused goods within the statutory period. Before returning an item, please contact us so we can help verify the correct procedure and any part compatibility.
