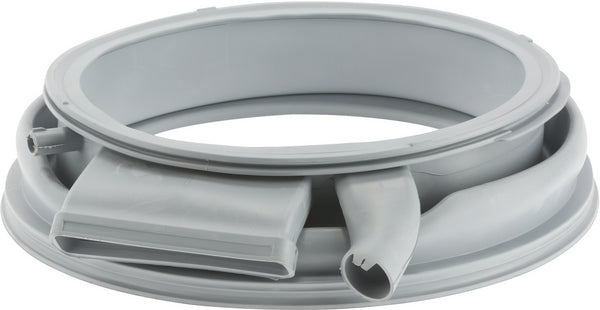

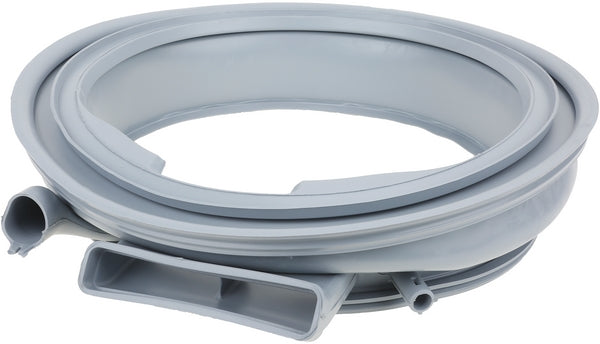

Manžeta dveří do pračky se sušičkou Bosch / Siemens 00684526 – D21-L s tryskou

Originální manžeta plnicích dveří s katalogovým číslem 00684526 je náhradní díl pro vybrané pračky se sušičkou Bosch a Siemens. Bosch a Siemens ji oficiálně označují jako „Boot gasket / Fenstermanschette – GASKET D21-L with nozzle / Manschette D21-L mit Düse“. Jde o tvarované pružné těsnění mezi přední částí vany spotřebiče a kruhovým otvorem plnicích dveří. Konstrukce D21-L je uzpůsobena kombinovaným spotřebičům a kromě hlavní těsnicí části obsahuje také tvarované přípojné otvory a hrdlo. Nejde o jednoduchou univerzální manžetu běžné pračky. Před objednáním vždy ověřte vhodnost podle úplného E-Nr spotřebiče včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Manžeta 00684526 vytváří pružný vodotěsný přechod mezi nepohyblivou přední konstrukcí spotřebiče a otvorem bubnu. Umožňuje současně pohyb prací jednotky při praní a odstřeďování, aniž by voda unikala přední částí spotřebiče.

Protože je 00684526 určena pro kombinované pračky se sušičkou, její konstrukce je složitější než u jednoduché manžety běžné pračky. Odborné katalogy pro toto provedení potvrzují samostatné hrdlo pro proudění teplého vzduchu, otvor pro osvětlení a další přípojné otvory. Tomu odpovídá také oficiální označení výrobce „D21-L with nozzle“.

Výměna je vhodná zejména tehdy, pokud je původní manžeta natržená, prodřená, popraskaná, mechanicky deformovaná nebo má poškozený některý z tvarovaných nátrubků či přípojných otvorů. Typickým důvodem výměny je také únik vody v přední části spotřebiče, pokud se prokáže poškození manžety.

Samotný únik vody však nemusí být vždy způsoben těsněním. Před objednáním je vhodné zkontrolovat také správné nasazení manžety, její upevňovací kruhy, připojené hadice, dveřní sklo, zámek dveří a další části vodního systému.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00684526,
• zkrácené označení: 684526,
• typ: manžeta / těsnění plnicích dveří pračky se sušičkou,
• oficiální označení: Fenstermanschette / Boot gasket,
• konstrukční označení výrobce: D21-L,
• provedení výrobce: s tryskou / hrdlem,
• určeno zejména pro vybrané kombinované pračky se sušičkou,
• odborné katalogy potvrzují přípojku teplého vzduchu a otvor pro osvětlení,
• odborný katalog uvádí také samostatné vodní přípojné a odtokové otvory,
• barva podle odborných katalogů: šedá,
• materiál u odpovídajícího provedení: elastomer / pryž; výrobní značení zahrnuje varianty EPDM a NBR,
• orientační vnější rozměry katalogovaného provedení: přibližně 420 × 405 × 75 mm,
• oficiálně potvrzeno pro Bosch a Siemens,
• balicí jednotka výrobce: 1 ks.

Provedení a rozměry

00684526 je tvarovaná kruhová dveřní manžeta s hlubším profilem. Vnitřní část se upevňuje k přední části vany spotřebiče, zatímco vnější lem je usazen v otvoru čelního panelu kolem dveří.

Specializovaný katalog pro konstrukčně odpovídající díl 00684526 uvádí orientační celkové rozměry přibližně 420 × 405 × 75 mm. Jde o rozměry členité pružné součásti v nenamontovaném stavu, proto je nelze používat jako přesnou šablonu pro výběr jiné manžety.

Důležitou charakteristikou je oválné hrdlo pro přívod teplého vzduchu, které souvisí se sušicí funkcí kombinovaného spotřebiče. Odborný katalog dále uvádí kruhový otvor pro osvětlení a několik dalších přípojných otvorů.

Výrobní označení u odpovídajících kusů uvádí elastomery EPDM a NBR. Konkrétní materiál jednotlivých částí se proto může lišit podle výrobní série a není vhodné celý díl zjednodušeně označovat pouze jedním druhem pryže.

Pro správný výběr je rozhodující katalogové číslo 00684526 a kompatibilita podle úplného E-Nr spotřebiče. Samotný průměr otvoru, barva nebo podobný vzhled jiné manžety nejsou dostatečným potvrzením vhodnosti.

Související díly

Manžeta musí být v konstrukci spotřebiče správně upevněna na vnitřní i vnější straně. Pro odpovídající spotřebiče odborné katalogy uvádějí samostatné upevňovací kruhy 00673932 a 00673933.

00673932 je veden jako zadní upevňovací kruh manžety, tedy prvek zajišťující manžetu na straně vany spotřebiče. 00673933 je přední upevňovací kruh, který zajišťuje vnější lem v oblasti čelního otvoru.

Tyto upevňovací kruhy nejsou podle odborného katalogu automaticky součástí samostatného balení manžety 00684526. Pokud je původní kruh deformovaný, zkorodovaný nebo poškozený, je vhodné jeho stav při výměně zkontrolovat.

U přesně doložených spotřebičů se v dveřním systému nachází také například rám dveří 00705445 a samostatný elektrický zámek dveří. Jde o odlišné součásti a nejsou součástí 00684526.

Pro katalogové číslo 00684526 jsem v ověřených aktuálních zdrojích nenalezl jednoznačně potvrzené novější originální nástupnické číslo. Výrobce jej stále přímo nabízí pod číslem 00684526.

Doporučení k používání a údržbě

Po každém praní nebo sušení je vhodné zkontrolovat záhyby manžety a odstranit z nich zachycené textilie, vlasy, drobné předměty a zbytky pracích prostředků. Nečistoty v hluboké části těsnění mohou dlouhodobě zadržovat vlhkost.

Manžetu čistěte měkkým hadříkem a prostředkem vhodným pro vnitřní části pračky. Nepoužívejte ostré předměty, kterými by bylo možné pružný profil proříznout nebo propíchnout.

Při výměně je důležité dodržet správnou orientaci všech přípojných otvorů a hrdla. Manžetu nelze jednoduše pootočit libovolně kolem otvoru, protože její jednotlivé přípojky musí přesně navazovat na konstrukci spotřebiče.

Před demontáží odpojte spotřebič od elektrické sítě a uzavřete přívod vody. U pračky se sušičkou je konstrukce kolem manžety složitější kvůli vzduchovému systému, osvětlení a dalším přípojkám, proto je nutné před sejmutím zaznamenat jejich správnou polohu.

Po instalaci zkontrolujte oba upevňovací kruhy, všechny připojené hadice a hrdla a proveďte zkušební provoz bez prádla. Pečlivě ověřte, zda v přední oblasti spotřebiče nebo kolem připojených otvorů nedochází k úniku vody.

Kompatibilita a značky

00684526 je aktuálně oficiálně nabízena jako originální náhradní díl Bosch a Siemens. Přesné servisní databáze ji ve velkém rozsahu potvrzují především u kombinovaných praček se sušičkou.

U Bosch je díl výrazně doložen v konstrukčních rodinách WVH28 a WVH30, tedy u starších praček se sušičkou Logixx / Wash & Dry. U Siemens se používá zejména v rodinách WD12H, WD14H a WD15H, včetně některých spotřebičů řad iQ700 a příbuzných generací.

Servisní katalogy stejné originální číslo potvrzují také u vybraných konstrukčně příbuzných praček se sušičkou dalších značek skupiny B/S/H/, například Balay a Neff. Rozsah použití se však vždy řídí přesným výrobním provedením spotřebiče.

Vhodnost manžety 00684526 vždy ověřte podle úplného E-Nr spotřebiče včetně indexu za lomítkem. Samotné označení WVH, WD, Wash & Dry nebo přibližné rozměry těsnění nejsou dostatečným potvrzením kompatibility.

Upozornění

00684526 je speciálně tvarovaná dveřní manžeta D21-L s přípojnými otvory a hrdlem pro vybrané pračky se sušičkou. Nejde o univerzální těsnění pro všechny předem plněné pračky.

Bosch i Siemens přesný díl označují jako „GASKET D21-L with nozzle / Manschette D21-L mit Düse“. Konstrukce tedy zahrnuje speciální hrdlo, které je nutné při montáži správně připojit.

Odborný katalog uvádí orientační rozměry přibližně 420 × 405 × 75 mm, šedé provedení, přípojku teplého vzduchu a otvor pro osvětlení. Tyto parametry používejte pouze jako pomocnou identifikaci.

Při montáži je nutné správně usadit manžetu, připojit všechna hrdla a zajistit její přední a zadní část odpovídajícími upevňovacími kruhy. Při nejistotě doporučujeme výměnu svěřit odbornému servisu.
