Vnější plech dveří k myčce Bosch / Siemens / Neff 00681320 – pozinkované provedení pro vestavné myčky

Originální vnější plech dveří s katalogovým číslem 00681320 je konstrukční náhradní díl pro vybrané vestavné myčky Bosch, Siemens a Neff. Bosch, Siemens i Neff jej v současných oficiálních katalozích označují jako „Außentür verzinkt“ / „Door-outer zinced“, tedy pozinkovanou vnější část dveří. Nejde o dekorativní nábytkové čelo kuchyňské linky, ale o kovovou část samotné konstrukce dveří myčky, která se nachází mezi vnitřní částí dveří a navazujícími krycími, izolačními či montážními prvky. Servisní katalogy uvádějí provedení „I, 81 cm, 640“, používané u vybraných vestavných myček konstrukční rodiny 640. Před objednáním vždy ověřte vhodnost podle úplného E-Nr myčky včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Vnější plech 00681320 tvoří součást konstrukce dveří vestavné myčky. Je umístěn na vnější straně dveřního celku a vytváří pevnou plechovou vrstvu, ke které jsou podle konkrétního provedení spotřebiče navázány další části dveří a montážní prvky.

U vestavných a plně vestavných myček je potřeba tento díl odlišit od viditelného nábytkového čela. Dekorativní čelo odpovídající designu kuchyně se montuje samostatně; díl 00681320 je originální technická součást konstrukce spotřebiče umístěná za ním.

Výměna je vhodná zejména při výrazné deformaci, promáčknutí, prasknutí nebo poškození upevňovacích míst plechu, pokud již nelze dveřní sestavu správně složit nebo připevnit související části. Mechanické poškození dveří může vzniknout například při nárazu, nevhodné manipulaci se spotřebičem nebo při předchozí demontáži.

Pokud jsou potíže s otevíráním nebo zavíráním dveří, nemusí být příčinou samotný vnější plech. Je vhodné současně zkontrolovat panty, jejich mechanismus, dveřní zámek, vnitřní dveře a upevnění nábytkového čela.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00681320,
• zkrácené označení: 681320,
• typ: vnější plech / vnější část dveří myčky nádobí,
• oficiální označení Bosch a Siemens: Außentür verzinkt,
• oficiální anglické označení Bosch / Neff: Door-outer zinced,
• povrchové provedení: pozinkované,
• konstrukční součást dveřního celku vestavné myčky,
• nejde o dekorativní nábytkové čelo kuchyňské linky,
• servisní označení specializovaných katalogů: Außentür verzinkt, I, 81cm, 640,
• doloženo pro vybrané vestavné a plně vestavné myčky,
• oficiálně vedeno pro značky Bosch, Siemens a Neff,
• balicí jednotka výrobce: 1 ks.

Provedení a rozměry

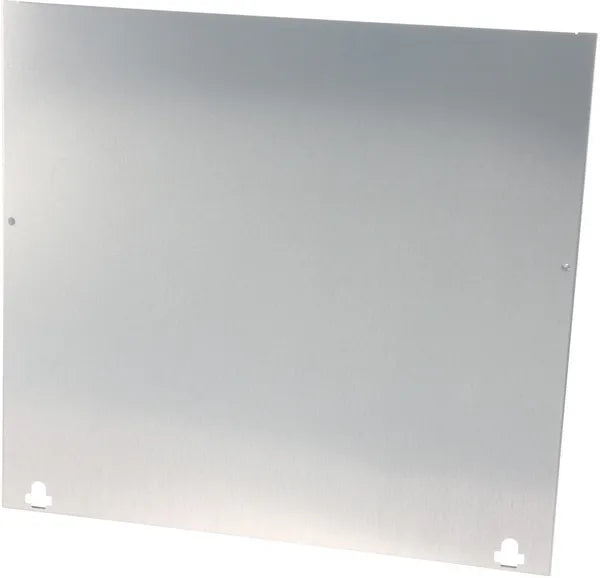

Díl 00681320 je proveden jako tvarovaný kovový plech s pozinkovaným povrchem. Zinková povrchová úprava je potvrzena přímo současnými oficiálními katalogy Bosch, Siemens a Neff.

Specializované katalogy originálních náhradních dílů používají pro tento díl označení „I, 81 cm, 640“. V servisních podkladech stejného dveřního systému jsou vnitřní dveře označeny jako provedení pro spotřebič výšky 81 cm a konstrukce spotřebiče je vedena jako GV640B.

Odborný prodejce originálních Bosch / Siemens / Neff dílů uvádí pro samotný plech orientační rozměry přibližně 53,5 × 59 cm. Jde o pomocný kontrolní údaj z odborného katalogu, nikoli o rozměr zveřejněný na současné oficiální produktové stránce Bosch.

Rozměr kolem 59 cm odpovídá použití ve dveřních sestavách vybraných 60cm vestavných myček. Samotná šířka spotřebiče však není dostatečným údajem pro určení kompatibility, protože jednotlivé konstrukční generace mohou používat jiné dveřní plechy.

Pro správný výběr je proto rozhodující katalogové číslo 00681320 a kompatibilita podle úplného E-Nr myčky, nikoli pouze přibližný rozměr, šířka spotřebiče nebo vzhled původního plechu.

Související díly

Servisní rozkresy dveří myček používajících 00681320 dokládají v bezprostřední dveřní sestavě také vnitřní dveře 00680311. Jde o samostatnou část tvořící vnitřní stranu dveří směrem do mycího prostoru.

Mezi další doložené související součásti patří tlumicí / izolační vrstva 00680916, kterou servisní dokumentace označuje jako fleece pro vnější dveře 81cm myčky, a izolační díl 00645606 používaný k tlumení hluku.

Pro upevnění nábytkového čela je ve stejných servisních rozpisech doložena montážní sada 00618833. Ta obsahuje montážní prvky pro instalaci dřevěného či nábytkového čela dveří myčky a není součástí samotného plechu 00681320.

V servisním rozkresu se objevují také šrouby a další upevňovací prvky. Jejich konkrétní použití a počet se mohou měnit podle E-Nr, proto je není vhodné automaticky objednávat pouze podle katalogového čísla vnějšího plechu.

V současných oficiálních katalozích Bosch, Siemens a Neff je 00681320 nadále veden přímo pod tímto katalogovým číslem; výrobce u něj neuvádí novější nástupnické číslo.

Doporučení k používání a údržbě

Vnější dveřní plech je konstrukční servisní díl a za běžného provozu nevyžaduje samostatnou údržbu. Pokud je zakryt nábytkovým čelem, zákazník s ním při běžném používání myčky prakticky nepřichází do kontaktu.

Před demontáží dveří vždy odpojte myčku od elektrické sítě a uzavřete přívod vody. Dveřní celek obsahuje více navzájem propojených mechanických částí a při sejmutí čela nebo plechu se může změnit hmotnostní vyvážení dveří.

Při montáži zachovejte původní umístění izolačních a tlumicích vrstev a používejte upevňovací body určené výrobcem. Nesprávné sestavení dveří může ovlivnit jejich pohyb, polohu nábytkového čela nebo funkci dveřního mechanismu.

Pokud jsou poškozené také panty, vyvažovací mechanismus nebo jiné nosné části dveří, doporučujeme před instalací nového vnějšího plechu odstranit i tyto závady. Nový plech by neměl být montován do mechanicky deformované dveřní sestavy.

Vzhledem k nutnosti částečné demontáže dveří vestavné myčky a správného sestavení navazujících částí je při nejistotě vhodné svěřit výměnu odbornému servisu.

Kompatibilita a značky

Díl 00681320 je v aktuálních oficiálních katalozích veden jako originální náhradní díl Bosch, Siemens a Neff. Všechny tři značky jej shodně popisují jako pozinkovanou vnější část dveří.

Servisní data dokládají použití u velkého množství 60cm vestavných a plně vestavných myček konstrukčních generací založených na platformě 640 / GV640B. Specializované katalogy používají také označení „I, 81 cm, 640“, které odkazuje na konstrukční provedení dveří.

Samotné označení 60 cm, vestavná myčka nebo konstrukční rodina však nestačí. V rámci podobných produktových řad B/S/H/ existuje více provedení dveří, rozdílných výšek spotřebiče i variant uchycení.

Vhodnost vnějšího plechu 00681320 vždy ověřte podle úplného E-Nr myčky včetně výrobního indexu za lomítkem. Samotná šířka 60 cm, výška přibližně 81 cm, pozinkovaný povrch nebo podobný tvar původního plechu nejsou dostatečným potvrzením kompatibility.

Upozornění

Před objednáním ověřte katalogové číslo 00681320 podle přesného E-Nr spotřebiče.

00681320 je pozinkovaný vnější kovový plech konstrukce dveří myčky. Nejde o viditelné nábytkové čelo kuchyňské linky ani o kompletní dveře včetně vnitřního plechu, pantů a montážního příslušenství.

Orientační rozměr přibližně 53,5 × 59 cm používejte pouze jako pomocnou kontrolu. Rozhodující je vždy servisní kompatibilita podle E-Nr.

Při demontáži dveřní sestavy musí být myčka odpojena od elektrické sítě. Pokud je potřeba rozebírat dveřní mechanismus, panty nebo měnit polohu izolačních a montážních dílů, doporučujeme odbornou montáž.
