Větrací lišta k troubě Bosch / Siemens 00678975 – ventilační panel 535 mm

Originální větrací lišta s katalogovým číslem 00678975 je konstrukční náhradní díl pro vybrané trouby a sporáky Bosch a Siemens. Bosch i Siemens ji oficiálně označují jako „Lüftungsblende“ / „Ventilation panel“, tedy ventilační panel neboli větrací lištu. Díl je součástí ventilačního a krycího systému spotřebiče a vytváří definovaný průchod vzduchu v přední části konstrukce trouby. Specializované katalogy jej současně popisují jako větrací mřížku / kryt tepelné ochrany. Aktuální 00678975 nahrazuje pět starších originálních katalogových čísel: 00678268, 00661590, 00449508, 00448955 a 00438006. Před objednáním vždy ověřte vhodnost podle úplného E-Nr spotřebiče včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Větrací lišta 00678975 je součástí konstrukce trouby nebo sporáku a jeho systému odvodu a vedení vzduchu. Ventilační otvory umožňují průchod vzduchu v oblasti přední části spotřebiče a současně lišta zakrývá navazující konstrukční prostor.

U trub vzniká během provozu vysoká teplota nejen v samotném pečicím prostoru, ale zahřívají se také okolní konstrukční části. Ventilační systém spotřebiče proto pracuje společně s chladicím ventilátorem, vzduchovými kanály a krycími prvky. 00678975 je jednou ze součástí tohoto systému; nejde však o samotný ventilátor ani o elektrickou součást.

Starší provedení, která současný díl nahrazuje, jsou v servisních katalozích popisována také jako horní větrací mřížka dveřní / přední části trouby. Konstrukční provedení aktuálního dílu může být oproti původní liště mírně změněné, protože B/S/H/ jím sjednotil několik dřívějších katalogových čísel.

Výměna je vhodná zejména tehdy, pokud je původní větrací lišta prasklá, zlomená, výrazně deformovaná, má poškozené upevňovací body nebo již nelze správně namontovat do konstrukce spotřebiče. Poškozený krycí díl není vhodné upravovat vyřezáváním nebo zaslepováním ventilačních otvorů.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00678975,
• zkrácené označení: 678975,
• typ: větrací lišta / ventilační panel k troubě nebo sporáku,
• oficiální německé označení Bosch / Siemens: Lüftungsblende,
• oficiální anglické označení: Ventilation panel,
• specializované katalogy používají také označení větrací mřížka a kryt tepelné ochrany,
• součást ventilačního a krycího systému spotřebiče,
• nejde o chladicí ventilátor ani jiný elektrický díl,
• délka podle odborného katalogu: přibližně 535 mm,
• šířka podle odborného katalogu: přibližně 46 mm,
• výška podle odborného katalogu: přibližně 41 mm,
• hmotnost podle odborného katalogu: přibližně 148 g,
• doloženo pro vybrané trouby a sporáky Bosch a Siemens,
• nahrazuje 00678268, 00661590, 00449508, 00448955 a 00438006,
• balicí jednotka výrobce: 1 ks.

Provedení a rozměry

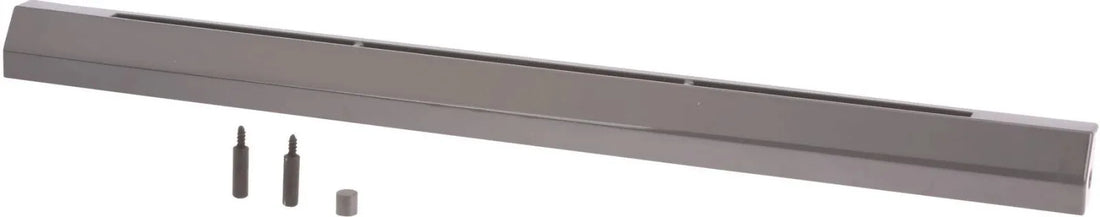

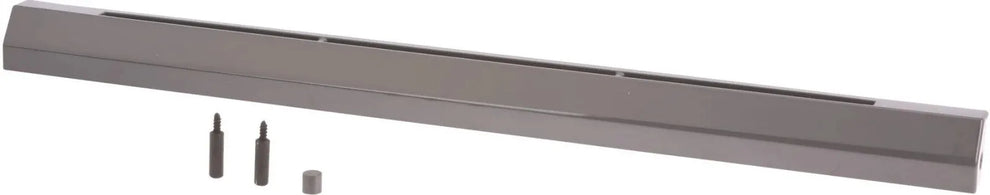

00678975 je provedena jako podlouhlá tvarovaná ventilační lišta s otvory a konstrukčními prvky odpovídajícími jejímu umístění ve spotřebiči. Tvar umožňuje současně zakrýt navazující prostor a ponechat potřebné ventilační průchody.

Specializovaný prodejce originálních B/S/H/ dílů uvádí rozměry přibližně 535 × 46 × 41 mm a hmotnost přibližně 148 g. Tyto hodnoty jsou vhodné jako pomocný kontrolní údaj, Bosch ani Siemens je však na své současné produktové stránce samostatně nezveřejňují.

U starších katalogových čísel nahrazovaných dílem 00678975 se lze setkat s rozdílným vzhledem nebo barevným provedením. To samo o sobě nemusí znamenat chybnou náhradu, protože současný díl výrobce používá jako společného nástupce několika starších variant.

Rozměrově podobné větrací lišty se používají také u jiných generací trub a sporáků B/S/H/. Mohou se však lišit polohou upevňovacích bodů, tvarem ventilačních otvorů nebo navazující konstrukcí.

Pro správný výběr je proto rozhodující katalogové číslo 00678975 nebo některé z výrobcem potvrzených nahrazovaných čísel a kompatibilita podle E-Nr spotřebiče, nikoli pouze délka přibližně 535 mm nebo podobný vzhled lišty.

Související díly

Nejdůležitější servisní informací je rozsáhlá posloupnost starších katalogových čísel. Bosch i Siemens aktuálně potvrzují, že 00678975 nahrazuje 00678268, 00661590, 00449508, 00448955 a 00438006.

Pokud je tedy v původním servisním rozkresu, na starém dílu nebo v dokumentaci spotřebiče uvedeno některé z těchto čísel, současný oficiální katalog B/S/H/ odkazuje na 00678975. Před objednáním je přesto vhodné provést kontrolu podle úplného E-Nr, zejména u starších spotřebičů s více konstrukčními verzemi.

V bezprostředním okolí ventilačního panelu se podle konstrukce konkrétní trouby mohou nacházet kryty prostoru ovládání, dveřní konstrukční díly, upevňovací šrouby, chladicí ventilátor a další části vzduchového vedení. Tyto komponenty se dodávají samostatně a jejich katalogová čísla se liší podle E-Nr.

Servisní databáze například u spotřebičů používajících 00678975 uvádějí také různé kryty prostoru elektroniky a ovládání, dveřní upevňovací prvky nebo díly chladicího systému. Nejde však o součást dodávky větrací lišty 00678975.

V současných oficiálních katalozích Bosch a Siemens je 00678975 nadále vedena jako aktuální díl; novější nástupnické katalogové číslo výrobce v současnosti neuvádí.

Doporučení k používání a údržbě

Větrací lišta je konstrukční součást spotřebiče a za běžného provozu nevyžaduje zvláštní údržbu. Ventilační otvory však nemají být zakryté, ucpané nebo dodatečně zaslepené.

Při běžném čištění odstraňujte pouze nečistoty dostupné bez demontáže spotřebiče. Nepoužívejte postup, který by mohl tenké konstrukční prvky lišty deformovat nebo poškodit její upevňovací body.

Pokud je pro výměnu nutné demontovat části opláštění, dveří nebo prostoru ovládání, musí být trouba či sporák vypnutý, vychladlý a zcela odpojený od elektrické sítě.

Po montáži zkontrolujte, zda větrací panel sedí v původní poloze, není prohnutý a ventilační otvory zůstávají volné. Nesprávně namontovaná nebo deformovaná lišta by neměla zasahovat do dveří ani do ostatních částí spotřebiče.

Pokud výměna vyžaduje rozsáhlejší rozebrání trouby nebo přístup k elektrickým součástem, je vhodné montáž svěřit odbornému servisu.

Kompatibilita a značky

Díl 00678975 je v aktuálních oficiálních katalozích veden jako originální náhradní díl Bosch a Siemens. Servisní databáze dokládají jeho použití u velkého množství vestavných trub, sporáků s troubou a konstrukčně příbuzných spotřebičů obou značek.

U Bosch je použití doloženo napříč několika generacemi vestavných trub a sporáků, včetně produktových rodin označovaných například HBA, HBN, HEA, HEB a příbuzných řad. U Siemens se díl objevuje zejména u různých generací rodin HB, HE a příbuzných sporákových provedení.

Protože 00678975 nahrazuje několik starších ventilačních panelů, rozsah kompatibility je poměrně široký. Zároveň však nelze předpokládat, že je vhodný pro každou 60cm troubu Bosch nebo Siemens.

Vhodnost větrací lišty 00678975 vždy ověřte podle úplného E-Nr trouby nebo sporáku včetně výrobního indexu za lomítkem. Samotná značka, šířka spotřebiče, délka lišty přibližně 535 mm nebo podobný vzhled původního dílu nejsou dostatečným potvrzením kompatibility.

Upozornění

Před objednáním ověřte katalogové číslo 00678975 podle přesného E-Nr spotřebiče.

00678975 je ventilační panel / větrací lišta trouby nebo sporáku. Nejde o chladicí ventilátor, topné těleso ani elektrickou součást.

Aktuální díl nahrazuje starší katalogová čísla 00678268, 00661590, 00449508, 00448955 a 00438006. Odlišný vzhled staršího dílu proto nemusí automaticky znamenat nesprávnou náhradu.

Při výměně musí být spotřebič vychladlý a odpojený od elektrické sítě. Ventilační otvory po montáži nezakrývejte ani neupravujte.
