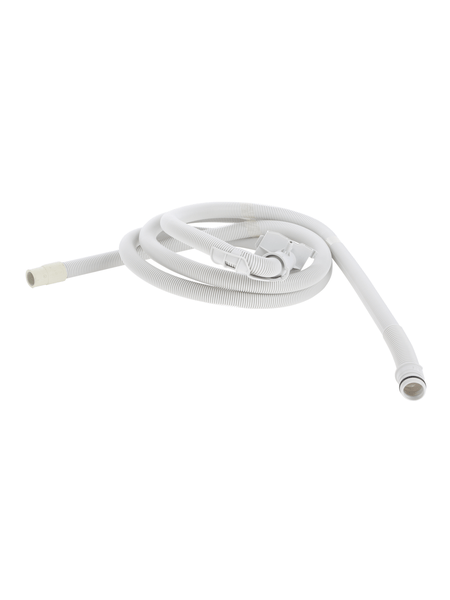

Vypouštěcí hadice pračky – 3,3 m s držákem

Originální vypouštěcí hadice B/S/H/ 00673026 je určena pro vybrané vestavné a předem plněné pračky Bosch, Siemens, Neff a další katalogově kompatibilní spotřebiče konstrukční platformy F20.

Hadice odvádí použitou prací vodu z vypouštěcího systému pračky do domovního odpadu. Jeden její konec je připojen k vnitřnímu vypouštěcímu systému spotřebiče a druhý se zavádí do odpadního potrubí, sifonu nebo jiného připojovacího místa povoleného instalačním návodem pračky.

Oficiální označení výrobce je vypouštěcí hadice s držákem F20. Celková délka je podle odborných katalogů přibližně 3,3 metru.

Katalogové číslo 00673026 označuje hadici s tvarovaným držákem. Nejde o přívodní hadici, AquaStop, vnitřní hadici mezi vanou a čerpadlem ani o samostatnou prodlužovací hadici.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• vypouštěcí hadice pračky,
• určená pro vybrané vestavné a předem plněné pračky,
• konstrukční označení F20,
• celková délka přibližně 3,3 m,
• šedé pružné vlnité provedení,
• dodávána s tvarovaným držákem hadice,
• odvádí použitou prací vodu do odpadu,
• jeden konec je určen pro připojení uvnitř pračky,
• druhý konec je určen pro připojení k odpadu,
• mechanická a hydraulická součást bez elektrického zapojení,
• nahrazuje původní katalogové číslo 00667045,
• dodává se jako jedna kompletní prodejní jednotka.

Oficiální označení výrobce

Výrobce používá pro díl označení:

• Ablaufschlauch mit Schlauchhalter F20
• Outlet hose
• Drain hose
• Hose-drain

V českých a odborných katalozích se lze setkat také s názvy:

• vypouštěcí hadice,
• odpadní hadice pračky,
• výtoková hadice,
• hadice od čerpadla k odpadu,
• odtoková hadice,
• vypouštěcí hadice s obloukovým držákem.

Význam označení F20

Označení F20 je interním konstrukčním označením platformy nebo skupiny spotřebičů a jejich dílů.

Neoznačuje:

• délku hadice 20 metrů,
• průměr koncovky 20 mm,
• chybový kód pračky,
• maximální tlak,
• univerzální typ hadice pro všechny pračky B/S/H/.

Díl je nutné vybírat podle servisního katalogu konkrétního E-Nr., nikoliv pouze podle označení F20.

Funkce vypouštěcí hadice

Po spuštění vypouštěcí fáze čerpadlo pračky vytlačuje použitou vodu ze spotřebiče.

Hadice následně:

• přijímá vodu z výstupu vypouštěcího systému,
• vede ji ze spotřebiče směrem k domovnímu odpadu,
• umožňuje bezpečné překonání vzdálenosti mezi pračkou a odpadem,
• omezuje únik vody do prostoru za spotřebičem,
• pomáhá udržet správnou trasu odtoku,
• spolupracuje s držákem, který vytváří a stabilizuje potřebný oblouk.

Hadice sama vodu nečerpá. Pohyb vody zajišťuje vypouštěcí čerpadlo pračky.

Průběh vypouštění vody

Při běžném vypouštění:

• řídicí elektronika aktivuje vypouštěcí čerpadlo,
• voda prochází filtrem čerpadla,
• oběžné kolo čerpadla vytlačí vodu do výstupního vedení,
• voda vstoupí do vypouštěcí hadice 00673026,
• hadice ji vede do sifonu nebo odpadního potrubí,
• po ukončení fáze se čerpadlo zastaví.

Průtok může být omezen zalomením hadice, ucpáním odpadu, zaneseným filtrem nebo závadou vypouštěcího čerpadla.

Držák vypouštěcí hadice

Oficiální popis výslovně uvádí hadici s držákem.

Tvarovaný držák pomáhá:

• vytvořit plynulý oblouk na volném konci hadice,
• zavést hadici do otevřeného odpadního potrubí,
• omezit její ostré zalomení,
• udržet konec hadice ve stabilní poloze,
• snížit riziko vyskočení hadice při vypouštění,
• omezit bodové namáhání pružného materiálu.

Držák sám obvykle nezajišťuje hadici proti vytažení z odpadu za všech provozních podmínek. Podle instalace může být nutné další upevnění, které musí odpovídat návodu pračky.

Rozdíl mezi vypouštěcí a přívodní hadicí

Vypouštěcí hadice 00673026 odvádí znečištěnou vodu z pračky do odpadu.

Přívodní hadice přivádí čistou vodu z vodovodního kohoutu do napouštěcího ventilu.

AquaStop hadice může obsahovat elektrický ventil, ochranný obal a bezpečnostní systém proti úniku vody.

Vypouštěcí hadice:

• se nepřipojuje k vodovodnímu kohoutu,
• nemá funkci AquaStop,
• není určena pro trvalý tlak vodovodního řadu,
• nemá vlastní elektrický ventil,
• nelze ji použít jako přívodní hadici.

Rozdíl oproti vnitřní hadici vany

Uvnitř pračky se nacházejí také další hydraulické hadice.

Hadice mezi vanou a čerpadlem bývá silnější, kratší a často obsahuje zachycovací prostor nebo odbočky.

Hadice zásobníku pracího prostředku vede vodu a prací prostředek do prací vany.

Tlaková hadička vede vzduchový tlak ke snímači hladiny a má podstatně menší průměr.

Vypouštěcí hadice 00673026 vede odpadní vodu ze spotřebiče ven do domovního odpadu.

Rozdíl oproti prodlužovací hadici

Díl 00673026 je originální kompletní vypouštěcí hadice určená k přímému připojení ke spotřebiči.

Samostatná prodlužovací hadice se připojuje až na konec stávající hadice pomocí spojky.

Dodatečné prodlužování může:

• zvyšovat hydraulický odpor,
• zatěžovat vypouštěcí čerpadlo,
• vytvářet další spoj s rizikem netěsnosti,
• zvyšovat riziko zalomení,
• ovlivnit dobu vypouštění.

Celková povolená délka a způsob prodloužení se musí řídit instalačním návodem konkrétní pračky.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00673026
• Zkrácené označení: 673026
• Typ výrobku: vypouštěcí hadice pračky
• Oficiální označení: Ablaufschlauch mit Schlauchhalter F20
• Konstrukční platforma: F20
• Typ spotřebiče: pračka
• Provedení spotřebiče: zejména vestavné předem plněné pračky
• Funkce: odvádění použité vody do odpadu
• Celková délka: přibližně 3,3 m
• Barva: šedá
• Konstrukce: pružná vlnitá hadice
• Držák hadice: ano
• Elektrické připojení: ne
• Prodejní jednotka: 1 kus

Délka hadice

Odborné katalogy uvádějí celkovou délku:

• přibližně 3,3 metru,
• přibližně 3300 mm.

Údaj může zahrnovat celou hadici mezi krajními body koncovek.

Při instalaci je nutné zohlednit, že využitelná vzdálenost mezi spotřebičem a odpadem je kratší, protože část hadice:

• zůstává uvnitř spotřebiče,
• vede po zadní nebo spodní konstrukci pračky,
• vytváří předepsaný oblouk,
• musí zůstat bez tahového namáhání,
• nesmí být natažena do zcela přímé napnuté polohy.

Průměry koncovek

Přesný vnitřní ani vnější průměr jednotlivých koncovek není ve veřejném oficiálním produktovém listu uveden.

Hadice může mít na obou koncích odlišné provedení:

• konec určený pro připojení uvnitř pračky,
• konec určený pro odpadní systém,
• tvarovaný přechod mezi vlnitou a hladkou částí,
• specifickou délku dosedacího hrdla,
• doraz nebo profil pro upevňovací sponu.

Hadici proto nelze vybírat pouze podle orientačního průměru odpadního sifonu.

Materiál a konstrukce

Hadice má pružné vlnité plastové provedení v šedé barvě.

Vlnitá konstrukce umožňuje:

• vedení hadice za spotřebičem,
• vytvoření mírných oblouků,
• pohlcování části vibrací pračky,
• přizpůsobení instalačnímu prostoru,
• omezení příčného zborcení při běžném ohnutí.

Přesný typ polymeru, tloušťka stěny a teplotní rozsah nejsou ve veřejném oficiálním produktovém listu specifikovány.

Hadice není určena pro:

• pitnou vodu,
• přívod vody pod tlakem,
• pohonné hmoty,
• chemická rozpouštědla,
• stlačený vzduch,
• jiné použití mimo kompatibilní pračku.

Barevné provedení

Odborné katalogy uvádějí šedou barvu.

Nový díl se může od původní hadice mírně lišit:

• odstínem šedého materiálu,
• strukturou vlnitého povrchu,
• provedením drobných výrobních značek,
• tvarem nebo barvou přiloženého držáku.

Barva sama o sobě není vhodným kritériem kompatibility.

Obsah dodávky

Katalogové číslo 00673026 označuje:

• 1× originální vypouštěcí hadici o délce přibližně 3,3 m,
• 1× tvarovaný držák vypouštěcí hadice.

Oficiální katalog uvádí jednu prodejní jednotku. Jednou jednotkou se rozumí jedna hadicová sestava s držákem.

Součástí balení nejsou automaticky:

• vypouštěcí čerpadlo,
• filtr čerpadla,
• hadice mezi vanou a čerpadlem,
• odpadní sifon,
• nástěnné odpadní potrubí,
• prodlužovací hadice,
• spojovací mezikus pro prodloužení,
• hadicová spona na vnitřním připojení, pokud není skutečně přiložena,
• stahovací páska pro upevnění k odpadu,
• přívodní hadice nebo AquaStop.

Před instalací zkontrolujte skutečný obsah balení a stav původních upevňovacích prvků.

Katalogové označení

Aktuální originální objednací číslo:

• 00673026

Zkrácený zápis bez úvodních nul:

• 673026

Číslo 673026 označuje stejný aktuální díl zapsaný bez úvodních nul. Nejde o starší náhradní díl.

Nahrazované katalogové číslo

Výrobce potvrzuje, že díl 00673026 nahrazuje:

• 00667045

Zkrácený zápis staršího čísla:

• 667045

je pouze číslo 00667045 bez úvodních nul.

Při vyhledávání původní hadice 00667045 může aktuální servisní katalog nabídnout jako náhradu díl 00673026.

Kompatibilitu je přesto nutné potvrdit podle přesného E-Nr. pračky, protože samotné staré číslo nemusí vystihovat všechny regionální nebo výrobní varianty.

Další distribuční označení

Některé nezávislé katalogy používají vlastní skladová nebo produktová čísla.

Taková označení nejsou originálními katalogovými čísly B/S/H/ a nelze je automaticky používat jako potvrzení kompatibility.

Pro objednání originálního dílu používejte:

• 00673026.

Kdy je vhodná výměna?

Výměna vypouštěcí hadice může být potřebná, pokud:

• z hadice uniká voda,
• je vlnitá stěna prasklá,
• je některý konec roztržený,
• je hadice trvale zalomená,
• je deformovaná teplem nebo tlakem,
• je silně zanesená a nelze ji bezpečně vyčistit,
• je poškozena v místě upevňovací spony,
• je zkřehlá a vytváří drobné trhliny,
• je volný konec odříznutý nebo neodborně upravený,
• původní držák chybí nebo je poškozený,
• původní hadice zcela chybí.

Typické projevy poškozené hadice

Poškození se může projevovat:

• vodou pod pračkou nebo za spotřebičem,
• únikem pouze během vypouštění,
• pomalejším odtokem vody,
• delší dobou vypouštěcí fáze,
• zbytkovou vodou v bubnu,
• přerušením programu před odstřeďováním,
• zápachem ze stojící vody v hadici,
• neobvyklým hlukem vypouštěcího čerpadla,
• samovolným vysunutím konce z odpadu.

Stejné projevy však mohou způsobit i jiné závady.

Rozlišení možných závad

Ucpaná vypouštěcí hadice omezuje průtok mezi pračkou a odpadem.

Zalomená hadice může průtok částečně nebo zcela uzavřít.

Zanesený filtr čerpadla omezuje vstup vody k oběžnému kolu.

Zablokované oběžné kolo může způsobit, že čerpadlo hučí, ale vodu nevytlačuje.

Vadné vypouštěcí čerpadlo nemusí vytvořit potřebný průtok ani s čistou hadicí.

Ucpaný domovní sifon může způsobit zpětné vzdutí vody.

Nesprávná instalační výška může vést k samovolnému vypouštění nebo problémům s odtokem.

Netěsná vnitřní hadice může propouštět vodu pod spotřebičem, přestože vnější vypouštěcí hadice není poškozena.

Kontrola před výměnou

Před objednáním nebo demontáží zkontrolujte:

• zda voda uniká skutečně z hadice 00673026,
• spoj hadice s vypouštěcím systémem pračky,
• stav upevňovací spony,
• celou délku vlnitého povrchu,
• místa dotyku s hranou skříně nebo nábytku,
• stav konce připojeného k odpadu,
• průchodnost sifonu,
• filtr a oběžné kolo vypouštěcího čerpadla,
• zda hadice není přiskřípnutá za vestavnou pračkou.

Možné příčiny poškození

Hadice se může poškodit zejména:

• přiskřípnutím mezi pračku a stěnu,
• ostrým zalomením,
• dlouhodobým třením o kovovou hranu,
• tahem při vysouvání vestavného spotřebiče,
• nesprávnou instalací do sifonu,
• použitím příliš utažené nevhodné spony,
• mechanickým propíchnutím nebo proříznutím,
• stárnutím a únavou plastového materiálu,
• zamrznutím vody uvnitř hadice,
• kontaktem s nadměrně horkou částí spotřebiče,
• napadením hlodavci.

Kontrola před objednáním

Před objednáním vždy ověřte:

• úplné E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00673026,
• případné původní číslo 00667045,
• příslušnost spotřebiče ke konstrukční platformě F20,
• celkovou délku původní hadice,
• tvar vnitřní koncovky,
• provedení konce připojovaného k odpadu,
• trasu hadice uvnitř a za pračkou,
• stav držáku a upevňovací spony.

Fotografie a délka jsou pouze pomocnými údaji. Rozhodující je servisní přiřazení podle úplného E-Nr.

Příprava na výměnu

Před zahájením práce:

• vypněte pračku,
• odpojte síťovou vidlici ze zásuvky,
• uzavřete přívod vody,
• odpojte přívodní hadici pouze tehdy, je-li to pro vysunutí nutné,
• vypusťte zbytkovou vodu přes servisní výpust nebo filtr,
• připravte nízkou nádobu a savé textilie,
• vyjměte prádlo z bubnu,
• zajistěte dostatečný pracovní prostor.

Ve vypouštěcí hadici může zůstat voda i po ukončení programu.

Vyjmutí vestavné pračky

U vestavného spotřebiče může výměna vyžadovat jeho vysunutí z nábytkové niky.

Před vysunutím:

• zkontrolujte způsob upevnění k nábytku,
• demontujte nábytková dvířka pouze podle montážního návodu,
• uvolněte montážní šrouby,
• ověřte dostatečnou délku přívodního kabelu a hadic,
• chraňte podlahu před poškrábáním,
• spotřebič vysouvejte rovnoměrně,
• netahejte jej za vypouštěcí hadici.

Přesný postup se liší podle způsobu vestavby a konstrukce pračky.

Přístup k vnitřnímu připojení

Vnitřní konec vypouštěcí hadice může být připojen k čerpadlu nebo navazujícímu výstupnímu dílu uvnitř skříně pračky.

Podle konkrétního provedení může být nutné demontovat:

• zadní servisní kryt,
• spodní kryt,
• boční panel,
• část soklu,
• jiný konstrukční díl určený servisní dokumentací.

Konkrétní přístup nelze určit pouze podle čísla hadice. Musí se řídit servisním postupem daného E-Nr.

Demontáž původní hadice

Obvyklý postup zahrnuje:

• zachycení zbytkové vody pod místem spoje,
• zdokumentování původní trasy hadice,
• uvolnění držáků a vodicích bodů,
• uvolnění upevňovací spony vnitřního konce,
• opatrné stažení hadice z připojovacího hrdla,
• vyvedení hadice skrz zadní nebo spodní otvor skříně,
• kontrolu připojovacího hrdla a průchodky.

Hadici nestahujte páčením o plastový výstup čerpadla. Poškození připojovacího hrdla může vyžadovat výměnu další součásti.

Kontrola upevňovací spony

Vnitřní konec může být zajištěn pružinovou nebo jinou hadicovou sponou.

Před opětovným použitím zkontrolujte:

• zda spona není zkorodovaná,
• zda není deformovaná,
• zda vytváří dostatečný přítlak,
• zda nepoškozuje povrch hadice,
• zda odpovídá průměru nové koncovky.

Upevňovací spona není ve veřejném oficiálním popisu výslovně uvedena jako součást balení.

Montáž nové hadice

• Porovnejte novou hadici s původním dílem.
• Zkontrolujte shodný tvar obou konců.
• Vyčistěte připojovací hrdlo.
• Nasaďte hadici až do původní koncové polohy.
• Umístěte sponu do předepsané oblasti koncovky.
• Veďte hadici stejnou trasou jako původní díl.
• Použijte všechny původní držáky a vodicí body.
• Zkontrolujte, že se hadice nedotýká ostrých nebo pohyblivých částí.
• V místě výstupu ze skříně ověřte stav ochranné průchodky.
• Na volný konec nasaďte tvarovaný držák.

Hadici nezkracujte, neprodlužujte lepením a neupravujte její koncovky zahříváním.

Vedení hadice za spotřebičem

Po zasunutí pračky musí hadice:

• zůstat bez ostrých lomů,
• nebýt přiskřípnuta mezi spotřebičem a stěnou,
• nebýt napnuta vlastní hmotností pračky,
• mít dostatečný prostor pro mírný pohyb spotřebiče,
• nebýt v kontaktu s ostrou hranou nábytku,
• nebýt vedena přes horké potrubí nebo topné těleso.

Před úplným zasunutím vestavného spotřebiče zkontrolujte trasu pomocí vhodného osvětlení.

Připojení k sifonu

Při připojení k nátrubku sifonu:

• zkontrolujte, že je nátrubek průchodný,
• odstraňte případnou výrobní záslepku,
• nasaďte hadici do dostatečné hloubky,
• použijte vhodné zajištění podle návodu,
• zabraňte příliš hlubokému zasunutí, které by mohlo omezit průtok,
• zkontrolujte těsnost spoje při vypouštění.

Přesný způsob připojení se musí řídit typem sifonu a instalačním návodem pračky.

Připojení do otevřeného odpadu

Při zavedení do otevřené odpadní trubky se používá tvarovaný držák.

Konec hadice musí být:

• zajištěn proti vyskočení,
• umístěn v povolené výšce,
• zaveden tak, aby zůstal zachován přístup vzduchu podle instalačních požadavků,
• bez utěsnění nevhodným tmelem,
• bez kontaktu s ostrou hranou potrubí,
• bez ponoření do stojící odpadní vody.

Hadici nevkládejte do potrubí hlouběji, než dovoluje instalační návod.

Správná instalační výška

Výška konce vypouštěcí hadice ovlivňuje správný provoz pračky.

Příliš nízké umístění může způsobit:

• samovolné vytékání napouštěné vody,
• opakované napouštění a vypouštění,
• prodloužení programu,
• nedostatečnou hladinu vody.

Příliš vysoké umístění může způsobit:

• nadměrné zatížení čerpadla,
• pomalé vypouštění,
• zbytkovou vodu v bubnu,
• přerušení programu.

Konkrétní minimální a maximální výška musí být převzata z instalačního návodu přesného E-Nr. pračky.

Prevence zpětného toku

Správně provedený odtok má omezovat návrat odpadní vody do pračky.

Riziko zpětného toku zvyšuje:

• ucpaný sifon,
• příliš hluboko zasunutá hadice,
• konec ponořený ve stojící vodě,
• nevhodné utěsnění otevřeného odpadu,
• nesprávná výška hadice,
• společný odpad s nedostatečnou průchodností.

Zpětný tok se může projevovat zápachem, špinavou vodou v bubnu nebo opětovným naplněním spotřebiče po ukončení programu.

Zkouška těsnosti po montáži

Po instalaci proveďte kontrolované vypouštění.

Sledujte zejména:

• vnitřní spoj u čerpadla nebo výstupního hrdla,
• celou viditelnou délku hadice,
• místo výstupu ze skříně pračky,
• spoj se sifonem nebo odpadem,
• stabilitu držáku,
• prostor pod spotřebičem.

Kontrolu proveďte během plného průtoku, protože drobná netěsnost nemusí být při prázdné hadici viditelná.

Funkční zkouška

Po montáži ověřte, že:

• pračka vypouští vodu plynule,
• čerpadlo nevydává neobvyklý hluk,
• hadice se při vypouštění prudce nepohybuje,
• konec zůstává bezpečně v odpadu,
• nikde neuniká voda,
• hadice se nezplošťuje ani nezalamuje,
• program správně přejde k odstřeďování,
• po ukončení nezůstává v bubnu neobvyklé množství vody.

Čištění vypouštěcí hadice

Hadice nevyžaduje běžné pravidelné vyjímání, ale při podezření na ucpání je možné ji po bezpečné demontáži zkontrolovat.

Při čištění:

• odpojte hadici od spotřebiče i odpadu,
• zachyťte zbytkovou vodu,
• propláchněte ji proudem vlažné vody,
• zkontrolujte průchodnost v celé délce,
• nepoužívejte ostrý kovový drát,
• nepoškoďte vnitřní stěnu chemickým nebo mechanickým nástrojem,
• před montáží zkontrolujte všechny koncovky.

Silně zanesenou, zkřehlou nebo mechanicky poškozenou hadici je bezpečnější vyměnit.

Nevhodné způsoby opravy

• Prasklinu nezalepujte běžnou lepicí páskou.
• Nepoužívejte tavné lepidlo.
• Neobalujte netěsné místo silikonovým tmelem.
• Nevkládejte do hadice neodpovídající trubku bez bezpečného servisního řešení.
• Nepřipevňujte hadici drátem, který může proříznout její stěnu.
• Nezkracujte originální koncovku.
• Nepoužívejte hadici s viditelnou trhlinou.

Improvizovaná oprava může při vypouštění selhat a způsobit rozsáhlý únik vody.

Bezpečnostní upozornění

• Před výměnou odpojte pračku od elektrické sítě.
• Uzavřete přívod vody.
• Počítejte se zbytkovou vodou v čerpadle a hadici.
• Naklánění spotřebiče provádějte pouze bezpečným způsobem.
• Chraňte elektrické součásti před vodou.
• Po montáži vždy proveďte zkoušku těsnosti.
• Netěsnou pračku dále nepoužívejte.
• U vestavného spotřebiče zkontrolujte také bezpečné upevnění k nábytku.

Doporučení k odborné montáži

Výměna vyžaduje přístup k vnitřnímu hydraulickému systému pračky.

Odborná montáž je vhodná zejména tehdy, pokud:

• je pračka pevně vestavěna do nábytku,
• je nutné demontovat více krytů,
• není přístupná upevňovací spona,
• je poškozeno hrdlo vypouštěcího čerpadla,
• není zřejmé přesné vedení hadice,
• dochází k opakovanému úniku vody,
• spotřebič po opravě nevypouští správně.

Prevence dalšího poškození

• Pračku nezasouvejte proti hadici.
• Za spotřebičem ponechte prostor pro plynulý oblouk.
• Hadici neveďte přes ostré hrany.
• Nenechávejte ji volně pohybovat při odstřeďování.
• Nevytahujte pračku tahem za hadici.
• Pravidelně kontrolujte spoj u sifonu.
• Udržujte odpadní potrubí průchodné.
• Při stěhování odpojte hadici bezpečně a nevytvářejte na koncovkách tah.
• Po každém vysunutí vestavné pračky zkontrolujte trasu hadice.

Kompatibilita a značky

Vypouštěcí hadice 00673026 je podle oficiálních a odborných katalogových přiřazení používána u vybraných praček značek:

• Bosch
• Siemens
• Neff
• Balay u vybraných katalogových přiřazení

Některé distribuční katalogy uvádějí také další partnerské značky. Takové obecné označení však samo o sobě nepotvrzuje kompatibilitu s konkrétním spotřebičem.

Kompatibilita a modelové řady Bosch

Díl je katalogově doložen zejména u vybraných vestavných praček řad:

• Bosch WIS20
• Bosch WIS24
• Bosch WIS28
• Bosch Logixx 7 – vestavné varianty WIS

V rámci těchto řad se vyskytují různé kapacity, rychlosti odstřeďování a výrobní indexy.

Kompatibilita a modelové řady Siemens

Díl je katalogově doložen zejména u vybraných vestavných praček řad:

• Siemens WI12S
• Siemens WI14S
• Siemens iQ – vestavné varianty platformy F20

Uvedení začátku modelového označení neznamená kompatibilitu se všemi pračkami Siemens WI.

Kompatibilita a modelové řady Neff

Díl je katalogově doložen zejména u vybraných vestavných praček řad:

• Neff W5420
• Neff W5440
• Neff W54 – vestavné varianty platformy F20

Rozhodující je přesný výrobní index, protože v rámci stejné řady mohou být použity odlišné výstupní hadice.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. pračky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00673026,
• případné původní číslo 00667045,
• provedení spotřebiče platformy F20,
• délku původní hadice přibližně 3,3 m,
• tvar a velikost vnitřní koncovky,
• provedení volného konce hadice,
• polohu a typ držáku,
• stav upevňovací spony a průchodky.

Typový štítek pračky bývá umístěn na vnitřní straně dveří, na rámu plnicího otvoru, za servisní klapkou nebo na zadní straně spotřebiče.

Upozornění před objednáním

Katalogové číslo 00673026 označuje jednu originální vypouštěcí hadici s držákem pro vybrané pračky B/S/H/ konstrukční platformy F20.

Oficiální označení výrobce je Ablaufschlauch mit Schlauchhalter F20.

Odborné katalogy uvádějí celkovou délku přibližně 3,3 m, šedé pružné provedení a dodávku s tvarovaným držákem.

Výrobce potvrzuje, že aktuální díl nahrazuje katalogové číslo:

• 00667045.

Označení 673026 je pouze zkráceným zápisem čísla 00673026 bez úvodních nul.

Balení neobsahuje vypouštěcí čerpadlo, vnitřní hadici vany, sifon, přívodní hadici ani AquaStop. Upevňovací spona není automaticky považována za součást balení, pokud není skutečně přiložena.

Hadice není univerzální. Stejná délka, barva nebo podobný průměr koncovky nezaručují kompatibilitu.

Po montáži je nutné ověřit správnou instalační výšku, průchodnost odpadu a těsnost vnitřního i vnějšího připojení během plného vypouštění.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. pračky včetně výrobního indexu za lomítkem.

Available goods are usually delivered by the next business day. Goods available from the supplier are dispatched according to current availability. You will see the exact delivery date in the cart.

You can return unused goods within the statutory period. Before returning an item, please contact us so we can help verify the correct procedure and any part compatibility.
