Reléová řídicí deska trouby Bosch / Siemens 00657051 – IC5_E3R_nK09_F1+, náhrada 00647574 a 00646074

Originální řídicí modul Bosch / Siemens 00657051 je elektronická reléová deska určená pro vybrané vestavné trouby a sporáky. Výrobce ji označuje jako „Steuerungsmodul Relaisplatine IC5_E3R_nK09_F1+“.

Deska tvoří součást elektrického řídicího systému spotřebiče. Je osazena několika výkonovými relé a dalšími elektronickými prvky, jejichž prostřednictvím řídicí systém podle konkrétní konstrukce trouby spíná vybrané elektrické spotřebiče a funkce.

Aktuální originální díl 00657051 nahrazuje starší servisní čísla 00647574 a 00646074. Tuto náhradu potvrzují přímo katalogy Bosch i Siemens.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr spotřebiče včetně indexu za lomítkem. U elektronických modulů je přesné výrobní provedení obzvlášť důležité – podobně vypadající trouby stejné produktové rodiny mohou podle servisního indexu používat odlišnou elektroniku.

K čemu slouží a kdy je potřeba výměna?

Reléová deska 00657051 tvoří výstupní část elektronického řízení trouby nebo sporáku. Na desce jsou umístěna relé, která podle povelů řídicího systému připojují a odpojují odpovídající elektrické obvody spotřebiče.

Konkrétní funkce jednotlivých relé se liší podle E-Nr a konstrukce daného spotřebiče. Není proto vhodné automaticky předpokládat, že každé relé na 00657051 ovládá stejný spotřebič ve všech kompatibilních troubách.

Výměna může být potřebná při poškození relé, přerušených nebo tepelně poškozených vodivých cestách, vadné elektronice desky nebo mechanickém poškození konektorové části.

Závada řídicí desky se může projevit tím, že jedna nebo více elektricky spínaných funkcí spotřebiče nepracuje nebo pracuje nepravidelně. Takový příznak ale sám o sobě není důkazem poruchy 00657051.

Před výměnou elektroniky je nutné zkontrolovat také příslušný spotřebič, kabeláž, konektory, snímače a další části řídicího systému. Vadné topné nebo jiné elektrické zařízení může mít stejný vnější projev jako závada reléové desky.

Vlastnosti

• originální náhradní díl B/S/H/
• objednací kód: 00657051
• zkrácené označení: 657051
• typ: elektronický řídicí modul / reléová deska
• oficiální označení: Relaisplatine IC5_E3R_nK09_F1+
• určeno pro vybrané trouby a sporáky
• originální použití potvrzeno pro Bosch a Siemens
• délka přibližně 200 mm
• šířka přibližně 90 mm
• výška přibližně 24 mm
• obsah balení: 1 řídicí modul
• nahrazuje 00647574
• nahrazuje 00646074

Provedení a rozměry

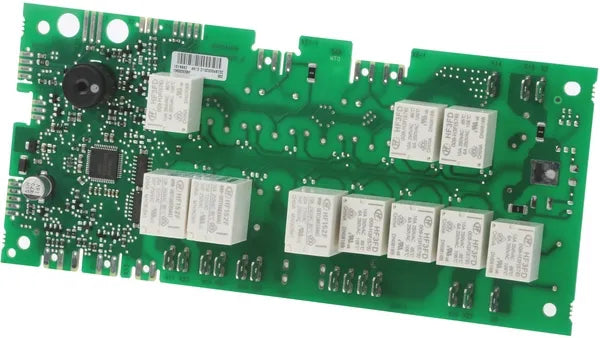

00657051 je samostatná osazená elektronická deska plošných spojů. Na desce se nachází několik elektromechanických relé, elektronické součástky, konektorové kontakty a další prvky odpovídající konstrukci řídicího modulu IC5_E3R_nK09_F1+.

Odborné katalogy originálních B/S/H/ náhradních dílů uvádějí přibližné rozměry:

• délka: 200 mm
• šířka: 90 mm
• výška: 24 mm

Na originálních deskách se mohou vyskytovat různé výrobní a interní potisky. V odborných katalozích jsou doložena například označení 1145235, 3218, 210204090758 nebo 13600305BF. Tato čísla však nejsou náhradou servisního objednacího čísla 00657051.

Vzhled elektronické desky se může v detailech mezi výrobními sériemi změnit. Rozhodující proto není pouze rozmístění jednotlivých relé nebo barevné provedení součástek, ale oficiální přiřazení dílu podle E-Nr spotřebiče.

Související díly

Reléová deska spolupracuje s dalšími částmi elektronického systému trouby – zejména s ovládací elektronikou, kabelovými svazky, snímači a elektrickými spotřebiči, které jsou prostřednictvím řídicího systému spínány.

Při diagnostice je důležité rozlišit závadu samotného modulu od poruchy připojeného zařízení. Pokud například některý obvod není aktivován, může být příčinou relé nebo elektronické řízení, ale také přerušený vodič, poškozený konektor nebo závada samotného připojeného spotřebiče.

Bosch a Siemens výslovně potvrzují následující náhrady:

• 00647574 → 00657051
• 00646074 → 00657051

Pokud servisní dokumentace konkrétní trouby uvádí některé z těchto starších čísel, aktuální 00657051 je výrobcem veden jako jejich originální nástupce.

Další elektronické moduly a ovládací desky spotřebiče mají samostatná katalogová čísla a nelze je zaměňovat pouze podle vzhledu. U elektroniky je vždy nutné vycházet z servisního rozpisu konkrétního E-Nr.

Doporučení k používání a údržbě

Řídicí deska je interní elektrická součást a nevyžaduje běžnou uživatelskou údržbu. Nachází se uvnitř spotřebiče a kontroluje se při odborné diagnostice poruchy.

Před výměnou doporučujeme nejprve určit skutečnou příčinu závady. Výměna elektronického modulu bez kontroly připojených elektrických obvodů může vést k tomu, že se problém neodstraní nebo může být nová elektronika znovu zatížena závadou jiné části.

Při manipulaci s deskou se nedotýkejte zbytečně vodivých cest a elektronických součástek. Elektronické moduly mohou být citlivé na elektrostatický výboj a mechanické namáhání.

Konektory při montáži zasouvejte do odpovídajících původních pozic. Před odpojováním kabeláže je vhodné přesně zaznamenat její rozmístění, pokud servisní dokumentace neposkytuje jednoznačné schéma zapojení.

Desku neupravujte pájením, přemosťováním relé nebo jiným zásahem, pokud nemáte odpovídající servisní dokumentaci a odbornou kvalifikaci.

Kompatibilita a značky

Originální modul 00657051 je přímo veden v oficiálních katalozích Bosch a Siemens.

Odborné databáze B/S/H/ potvrzují stejné servisní číslo také u vybraných spotřebičů značek Neff, Constructa a Balay. Konkrétní kompatibilita ale závisí na přesném servisním provedení daného spotřebiče.

Díl je doložen zejména u vybraných vestavných trub a sporáků příslušné konstrukční generace. Nejde však o univerzální elektroniku pro všechny trouby Bosch nebo Siemens.

U stejné základní řady spotřebiče se mohou podle výrobního období a servisního indexu používat různé elektronické desky. To je důvod, proč nestačí pouze obchodní název trouby nebo podobný vzhled původní elektroniky.

Kompatibilitu vždy ověřte podle úplného E-Nr spotřebiče včetně indexu za lomítkem. Pokud původní servisní dokumentace uvádí číslo 00647574 nebo 00646074, výrobce aktuálně potvrzuje 00657051 jako jejich náhradu.

Upozornění

00657051 je elektronický modul pracující v síťových elektrických obvodech trouby. Před jakoukoli demontáží musí být spotřebič bezpečně odpojen od elektrické sítě.

U pevně připojených vestavných trub nestačí pouze vypnutí ovládacím tlačítkem. Je nutné zajistit skutečné odpojení napájení odpovídajícím jističem nebo jiným bezpečným způsobem podle instalace spotřebiče.

Před montáží nové desky doporučujeme zkontrolovat stav konektorů, kabeláže a elektrických spotřebičů napojených na modul. Zčernalé, přehřáté nebo uvolněné kontakty je nutné řešit současně s výměnou elektroniky.

Elektronické moduly nelze bezpečně vybírat pouze podle vzhledu. Před objednáním vždy porovnejte číslo dílu a ověřte vhodnost podle úplného E-Nr včetně indexu za lomítkem.

Vzhledem k práci se síťovým napětím a nutnosti správné diagnostiky doporučujeme výměnu řídicí desky svěřit odbornému servisu.
