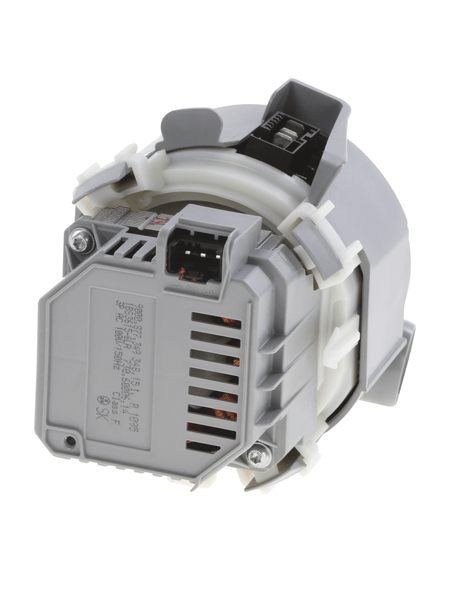

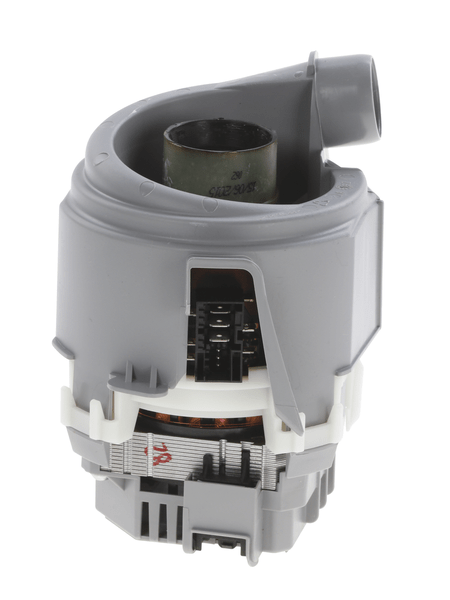

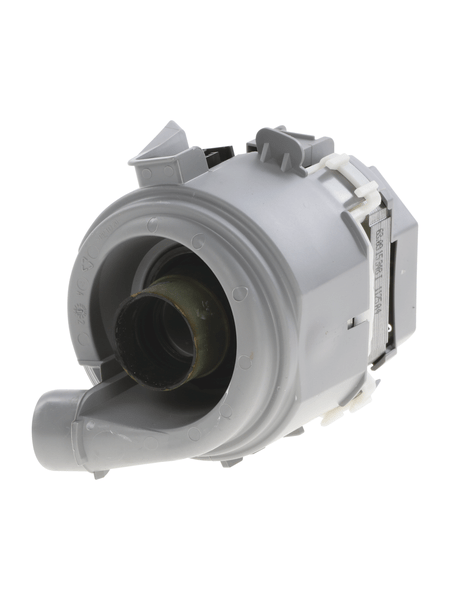

Sada oběhového čerpadla s ohřevem pro myčku Bosch Zeolith

Tato sada oběhového čerpadla s integrovaným ohřevem Bosch je originální náhradní díl s katalogovým číslem 00654574. Je určena výhradně pro vybrané myčky nádobí Bosch vybavené sušicím systémem Zeolith.

Výrobce označuje čerpadlo jako provedení EDS druhé generace. Součástí sady je také kabelový svazek potřebný pro přestavbu elektrického připojení. Novější čerpadlo používá jiné konektory než původní provedení, a proto nelze při montáži pouze mechanicky připojit původní kabeláž.

K čemu čerpadlo slouží?

Oběhové čerpadlo zajišťuje během mycího programu cirkulaci vody myčkou. Nasává vodu z hydraulického prostoru spotřebiče a pod tlakem ji přivádí do ostřikovacích ramen.

V této sestavě je současně integrována topná část, která zajišťuje ohřev cirkulující vody na teplotu požadovanou zvoleným programem. Jedna sestava tak plní dvě základní funkce:

• zajišťuje oběh mycí vody,
• vytváří tlak potřebný pro činnost ostřikovacích ramen,
• ohřívá vodu během mycího programu,
• spolupracuje s řídicí elektronikou myčky,
• umožňuje správný průběh mytí a oplachování.

Nejde o vypouštěcí čerpadlo. Vypouštěcí čerpadlo odvádí použitou vodu do odpadu, zatímco díl 00654574 zajišťuje její oběh uvnitř myčky a současný ohřev.

Vlastnosti a základní údaje

• Značka: Bosch
• Katalogové číslo: 00654574
• Zkrácené označení: 654574
• Typ dílu: oběhové čerpadlo s integrovaným topným tělesem
• Generace: EDS II
• Určení: vybrané myčky Bosch se systémem Zeolith
• Orientační průměr vstupního hrdla: 36 mm
• Orientační průměr výstupního hrdla: 30 mm
• Napájení motorové části podle odborných katalogů: 100 V
• Obsah balení: jedna kompletní opravárenská sada

Technické údaje vstupního a výstupního hrdla potvrzují odborné katalogy náhradních dílů. Pro výběr však nejsou rozhodující pouze rozměry, ale především přesné katalogové přiřazení podle E-Nr. myčky.

Obsah opravárenské sady

Sada 00654574 podle odborných katalogů obsahuje:

• 1× oběhové čerpadlo s integrovaným ohřevem,

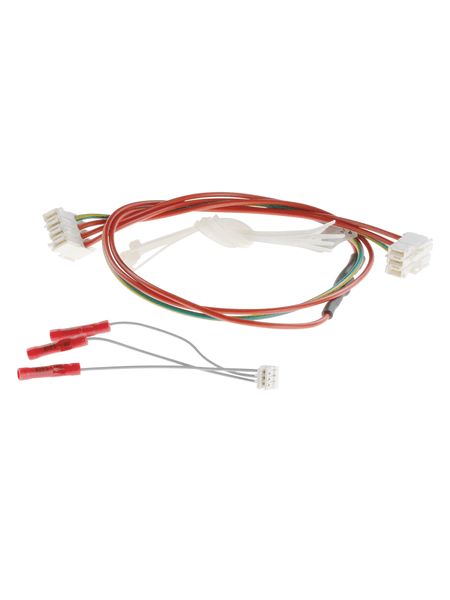

• 1× kabelový svazek pro přestavbu,
• 1× hadicovou sponu,
• 5× kabelovou pásku,
• montážní a přestavbový návod.

Přiložené elektrické a montážní příslušenství je důležitou součástí sady. Při přechodu na čerpadlo EDS II je nutné upravit zapojení podle přiložené dokumentace, protože konektory nového provedení se liší od původní konstrukce.

Ve veřejných podkladech není potvrzeno, že by balení obsahovalo všechna těsnění, která se mohou nacházet v okolní hydraulické sestavě myčky. Při opravě je proto nutné zkontrolovat stav stávajících těsnicích prvků a podle servisního rozkresu ověřit, zda se objednávají samostatně.

Výhradně pro myčky se systémem Zeolith

Díl 00654574 není univerzálním čerpadlem pro všechny myčky Bosch. Oficiální katalog výslovně uvádí jeho použití pouze pro spotřebiče se systémem Zeolith.

Myčka bez systému Zeolith může používat vzhledově podobné oběhové čerpadlo, avšak s odlišným:

• hydraulickým připojením,
• elektrickým zapojením,
• řídicím systémem,
• výkonovým provedením,
• tvarem tělesa nebo upevnění.

Čerpadlo proto nelze vybírat pouze podle fotografie, počtu konektorů nebo přibližného průměru hadic.

Nezaměňovat s dílem 00654575

Katalogové číslo 00654575 označuje jiné provedení čerpadla. Bosch u něj uvádí vlastní kabelovou sadu a vstupní hrdlo o průměru 37 mm, zatímco sada 00654574 je určena pouze pro vybrané spotřebiče se systémem Zeolith a odborné katalogy u ní uvádějí vstup 36 mm.

Podobnost čísel proto neznamená vzájemnou zaměnitelnost. Rozhodující je vždy servisní dokumentace konkrétní myčky.

Možné projevy závady

Vadné oběhové čerpadlo nebo jeho topná část se mohou projevit různými způsoby. Typickým důvodem pro diagnostiku této sestavy může být například:

• myčka během programu neohřívá vodu,
• nádobí zůstává po programu studené a nedostatečně umyté,
• ostřikovací ramena se neotáčejí nebo mají nízký tlak,
• z hydraulického prostoru je slyšet neobvyklé hučení, drhnutí nebo vibrace,
• mycí program se zastaví a spotřebič oznámí poruchu,
• čerpadlo se nerozběhne nebo pracuje nepravidelně,
• v okolí čerpadla dochází k úniku vody.

Tyto projevy však samy o sobě nepotvrzují závadu dílu 00654574. Podobné potíže mohou způsobit také zanesené filtry, zablokovaná ostřikovací ramena, vadné snímače, poškozená kabeláž, řídicí modul nebo závada jiné části hydraulického systému.

Diagnostika před objednáním

Před objednáním by měla být ověřena nejen kompatibilita, ale také skutečná příčina poruchy. U čerpadla s integrovaným topným tělesem se kontroluje zejména:

• mechanická průchodnost čerpadla,
• stav oběžného kola,
• elektrické připojení motoru a topné části,
• neporušenost kabeláže a konektorů,
• elektrický odpor topného tělesa,
• izolační stav vůči ochrannému vodiči,
• případný únik vody kolem hydraulických spojů.

Elektrická měření musí provádět kvalifikovaná osoba s odpovídajícím vybavením. Nesprávné měření nebo spuštění rozebraného spotřebiče může způsobit úraz elektrickým proudem, únik vody nebo poškození řídicí elektroniky.

Montáž vyžaduje odbornou přestavbu kabeláže

Díl není určen k jednoduché výměně stylem „odpojit a zapojit“. Součástí sady je nový kabelový svazek, protože čerpadlo EDS II používá změněné elektrické konektory.

Při instalaci je nutné:

• odpojit myčku od elektrické sítě,
• uzavřít přívod vody,
• bezpečně zpřístupnit spodní hydraulickou část spotřebiče,
• demontovat původní čerpadlo bez poškození okolních dílů,
• namontovat nové čerpadlo a hadicovou sponu,
• provést změnu kabeláže přesně podle přiloženého návodu,
• zajistit vodiče přiloženými kabelovými páskami,
• zkontrolovat ochranný vodič, konektory a vedení kabelů,
• provést zkoušku těsnosti a funkční test.

Odborné katalogy výslovně upozorňují, že montáž má provádět kvalifikovaný a poučený servisní technik nebo elektrotechnik. Neodborná oprava může ovlivnit elektrickou bezpečnost, těsnost i správnou funkci spotřebiče.

Kontrola po instalaci

Po výměně je nutné zkontrolovat celý průběh zkušebního programu. Nestačí pouze ověřit, že se čerpadlo rozběhne.

Servisní kontrola má zahrnovat zejména:

• těsnost vstupního a výstupního připojení,
• správnou cirkulaci vody,
• ohřev vody během programu,
• nepřítomnost neobvyklých vibrací a hluku,
• správné vedení a upevnění nové kabeláže,
• nepřehřívání konektorů,
• úspěšné dokončení programu bez chybového hlášení.

Při úniku vody, zápachu po přehřátí, neobvyklém zvuku nebo opakovaném přerušení programu musí být spotřebič okamžitě vypnut a oprava znovu zkontrolována.

Kompatibilita

Díl 00654574 je určen pouze pro vybrané myčky nádobí Bosch vybavené systémem Zeolith a odpovídající konstrukcí hydraulického i elektrického systému.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou uváděny.

Kompatibilitu je nutné ověřit podle úplného označení E-Nr. a výrobního indexu uvedeného za lomítkem. Typový štítek myčky bývá umístěn na hraně nebo boční části dveří.

Rozdíly mohou existovat i mezi jednotlivými výrobními indexy stejného základního modelového označení. Samotný údaj „myčka Bosch se Zeolith“ proto není dostatečný.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu podle úplného E-Nr. a indexu vaší myčky Bosch.

Díl 00654574 představuje originální sadu oběhového čerpadla s integrovaným ohřevem EDS II a kabeláží pro přestavbu.

Sada je určena pouze pro vybrané myčky se systémem Zeolith.

Podle odborných katalogů balení obsahuje čerpadlo, kabelový svazek, hadicovou sponu, pět kabelových pásek a montážní či přestavbový návod.

Orientační průměr vstupního hrdla činí 36 mm a výstupního hrdla 30 mm.

Nejedná se o vypouštěcí čerpadlo ani o čerpadlo 00654575. Vzhledově podobné sestavy nemusí mít stejné hydraulické a elektrické připojení.

Vzhledem k nutné úpravě kabeláže, práci s elektrickou částí a zásahu do vodního systému spotřebiče je určena montáž kvalifikovanému servisnímu technikovi.
