Kompletní ložisková sada bubnu do pračky s guferem a těsněním vany

⚙️ 6207, 6305

📐 42,4x72x10/12

Tato kompletní ložisková sada bubnu do pračky s guferem a těsněním vany je originální náhradní díl B/S/H/ s kódem 00619809. Je určena pro vybrané pračky podle přesného modelového označení E-Nr. Sada slouží k opravě otočného uložení pracího bubnu a obsahuje dvě ložiska, hřídelové těsnění, těsnění prací vany a montážní šrouby potřebné pro určenou konstrukci spotřebiče.

Výrobce sadu označuje jako ložiskové provedení 1600 ot./min. LB. Součástí kompletu jsou ložiska 6207A16ZZC3E a 6305A10ZZC3E, hřídelové těsnění označené rozměry d41 / D72, další těsnění a 19 šroubů.

Nejde pouze o dvě běžná samostatná ložiska. Sada obsahuje také těsnicí a montážní části potřebné při rozebrání, opravě a opětovném sestavení prací vany.

Balení obsahuje 1 kompletní ložiskovou opravnou sadu.

Díl 00619809 je výrobcem veden jako náhrada starší originální sady 00605396. Nahrazení platí pouze u spotřebičů, ke kterým je aktuální sada katalogově přiřazena podle úplného E-Nr. a výrobního indexu.

K čemu slouží a kdy je potřeba výměna?

Ložiska podpírají hřídel pracího bubnu a umožňují jeho plynulé otáčení při praní, máchání a odstřeďování. Při vysokých otáčkách musí přenášet hmotnost bubnu, prádla a zbytkové vody a současně zachycovat síly vznikající při nerovnoměrném rozložení náplně.

Hřídelové těsnění neboli gufero odděluje mokrý prostor prací vany od ložiskového uložení. Omezuje pronikání vody, pracího roztoku a nečistot k ložiskům. Těsnění vany následně utěsňuje spoj rozebraných částí prací vany po provedené opravě.

Výměna ložiskové sady může být potřebná zejména při těchto projevech:

• Při odstřeďování se ozývá výrazné hučení, dunění nebo hluboký valivý hluk.
• Hluk se zvyšuje společně s rychlostí otáčení bubnu.
• Při ručním otáčení prázdného bubnu je slyšet drhnutí, chrastění nebo nepravidelný zvuk.
• Buben se neotáčí plynule a v některých polohách klade větší odpor.
• Buben má nadměrnou radiální nebo axiální vůli.
• Při nadzvednutí bubnu rukou je cítit klepnutí nebo pohyb vůči prací vaně.
• Buben během odstřeďování naráží do manžety, vany nebo okolních částí.
• Pračka při odstřeďování neobvykle vibruje nebo se pohybuje po podlaze.
• V zadní části prací vany nebo pod řemenicí jsou viditelné rezavé stopy.
• Z prostoru hřídele uniká voda nebo rezavě zbarvená kapalina.
• Na zadní stěně vany se objevují stopy vody, pracího prostředku nebo maziva.
• Řemenice se při otáčení viditelně vychyluje do stran.
• Řemen opakovaně sjíždí z řemenice kvůli vychýlení bubnu nebo hřídele.
• Pračka nedokáže dosáhnout požadovaných otáček odstřeďování.
• Spotřebič odstřeďování přerušuje kvůli nadměrným vibracím.
• Původní ložiska jsou zadřená, zkorodovaná nebo mají poškozené valivé dráhy.
• Původní gufero je ztvrdlé, popraskané, deformované nebo netěsné.
• Při rozebrání vany bylo poškozeno její obvodové těsnění.
• Starší sada 00605396 musí být nahrazena aktuálním provedením.

Uvedené projevy samy o sobě závadu ložisek jednoznačně nepotvrzují. Podobný hluk nebo vibrace může způsobit také cizí předmět mezi bubnem a vanou, uvolněná řemenice, poškozený kříž bubnu, opotřebené tlumiče, pružiny zavěšení, motor, řemen, čerpadlo nebo nesprávné ustavení pračky.

Před objednáním doporučujeme provést odbornou diagnostiku. Zvlášť důležité je ověřit stav hřídele a kříže bubnu, protože nová ložiska a nové gufero nelze bezpečně namontovat na silně zkorodovanou, vydřenou nebo deformovanou hřídel.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je sestaven pro určenou konstrukci bubnu a prací vany. Díky tomu:

• Obnovuje správné otočné uložení pracího bubnu.
• Pomáhá odstranit hluk způsobený poškozenými ložiskovými drahami.
• Omezuje nežádoucí vůli hřídele a bubnu.
• Obsahuje dvě ložiska s přesnými originálními označeními výrobce.
• Obsahuje hřídelové těsnění určené k ochraně ložisek před vodou.
• Obsahuje těsnění potřebné při opětovném sestavení prací vany.
• Obsahuje 19 šroubů pro předepsané spojení příslušných částí.
• Je určena pro konstrukci označenou výrobcem jako 1600 ot./min. LB.
• U katalogově kompatibilního spotřebiče odpovídá původnímu ložiskovému uložení.
• Umožňuje provést opravu bez samostatného dohledávání základních součástí sady.
• Je vhodná jako náhrada starší originální sady 00605396.
• Dodává se jako 1 kompletní originální ložisková sada.

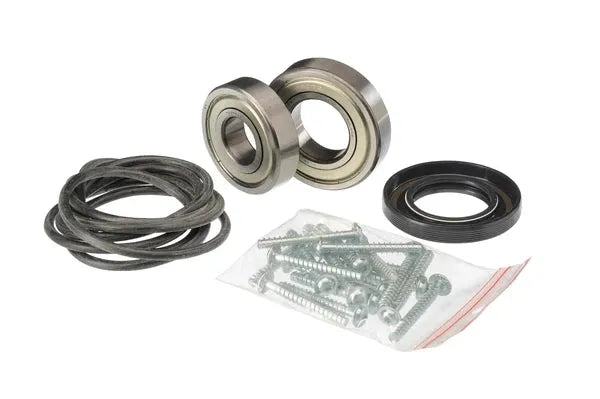

Provedení a obsah balení

Díl 00619809 je v katalozích uváděn jako ložisková sada bubnu, sada ložisek prací vany, opravná sada uložení bubnu, ložiskový komplet s guferem, bearing set, drum bearing kit, Lagersatz nebo Trommellagersatz.

• Katalogové číslo BSH: 00619809
• Zkrácené označení: 619809
• Výrobce: B/S/H/
• Použití: uložení bubnu vybraných praček
• Konstrukční označení výrobce: 1600 ot./min. LB
• První ložisko: 6207A16ZZC3E
• Druhé ložisko: 6305A10ZZC3E
• Hřídelové těsnění: označení d41 / D72
• Další těsnění: těsnění prací vany
• Montážní materiál: 19 šroubů
• Nahrazený díl: 00605396
• Obsah balení: 1 kompletní ložisková opravná sada

Označení ložisek je nutné posuzovat jako úplné originální označení včetně dodatkových znaků A16ZZC3E a A10ZZC3E. Samotná shoda základního označení 6207 nebo 6305 nemusí znamenat shodné provedení, zakrytování, vnitřní vůli ani další konstrukční vlastnosti.

Údaj d41 / D72 je označení hřídelového těsnění uváděné výrobcem. Těsnění nelze automaticky nahrazovat každým guferem s podobným vnitřním a vnějším průměrem. Důležitý je také profil, výška, materiál, počet těsnicích břitů a směr montáže.

Devatenáct šroubů je součástí kompletu pro montáž příslušného spoje prací vany. Staré, zkorodované, deformované nebo poškozené šrouby se nemají automaticky znovu používat, pokud výrobce dodává v opravné sadě nový montážní materiál.

Funkce jednotlivých součástí

Ložisko 6207A16ZZC3E tvoří jednu část dvojitého uložení hřídele bubnu. Přenáší zatížení vznikající při otáčení bubnu a pomáhá udržovat hřídel v přesné ose.

Ložisko 6305A10ZZC3E tvoří druhou část ložiskového uložení. Obě ložiska musí spolupracovat bez nadměrné vůle, zadírání a vychýlení.

Hřídelové těsnění d41 / D72 je umístěno mezi mokrým prostorem vany a ložiskovým uložením. Jeho správná montáž je zásadní pro ochranu nových ložisek před vodou a pracím roztokem.

Těsnění prací vany utěsňuje spoj rozebraných částí vany po provedené opravě. Pokud je překroucené, poškozené nebo nesprávně usazené, může po montáži docházet k úniku vody.

Devatenáct šroubů slouží k předepsanému spojení příslušných částí vany. Musí být namontovány na správná místa a dotaženy rovnoměrně, aby se spoj nedeformoval.

Nahrazený díl

Aktuální ložisková sada 00619809 nahrazuje podle oficiálního katalogu výrobce starší originální číslo:

• 00605396

Starší číslo může být uvedeno v původní servisní dokumentaci, na obalu starého dílu nebo v historickém katalogu náhradních dílů.

Aktuální sada může obsahovat konstrukčně nebo dodavatelsky upravené komponenty. Při opravě je proto vhodné použít celý obsah nové sady a neposuzovat vhodnost pouze podle vzhledu jednoho původního ložiska.

Související díly a diagnostika

Před montáží nové sady doporučujeme zkontrolovat také hřídel bubnu, kříž bubnu, řemenici, upevňovací šroub řemenice, řemen, prací vanu, tlumiče a pružiny zavěšení.

Pokud je hřídel v místě styku s guferem vydřená, zkorodovaná nebo má hlubokou drážku, nové těsnění nemusí vytvořit vodotěsný spoj. Voda pak může znovu proniknout k novým ložiskům.

Pokud je kříž bubnu prasklý nebo silně zkorodovaný, může být buben vychýlený i po výměně ložisek. Samotná ložisková sada takovou závadu neodstraní.

Pokud je poškozené ložiskové sedlo v části vany, nové ložisko nemusí být bezpečně upevněno. Může se v sedle protáčet, zůstat nakloněné nebo se během provozu uvolnit.

Pokud je uvolněná pouze řemenice, může vznikat klepání podobné vadným ložiskům. Před rozsáhlou demontáží zkontrolujte její upevňovací šroub a stav drážkování hřídele.

Pokud pračka vibruje pouze s určitým druhem náplně, zkontrolujte také vyvážení prádla, tlumiče, pružiny a správné ustavení spotřebiče.

Pokud se hluk ozývá při vypouštění a buben stojí, může pocházet z vypouštěcího čerpadla, nikoli z bubnových ložisek.

Pokud je mezi bubnem a vanou cizí předmět, může při ručním otáčení vznikat kovové škrábání. Před výměnou ložisek je vhodné vyloučit například minci, drát z prádla nebo jiný zachycený předmět.

Pokud původní ložiska selhala po úniku vody, je nutné odstranit také příčinu netěsnosti. Montáž nových ložisek bez nového gufera nebo na poškozenou hřídel může vést k jejich rychlému opotřebení.

Doporučení k používání a údržbě

Nepřekračujte maximální hmotnost náplně uvedenou výrobcem pračky. Dlouhodobé přetěžování zvyšuje namáhání bubnu, hřídele, ložisek, tlumičů a zavěšení vany.

Velké a těžké kusy prádla rozložte tak, aby nevytvářely výrazně nevyváženou náplň. Samostatně praná deka, koupelnová předložka nebo jiný silně nasákavý kus může při odstřeďování způsobovat vysoké rázy.

Pračka musí stát rovně a stabilně na pevné podlaze. Nesprávně nastavené nožičky zvyšují vibrace a mechanické namáhání uložení bubnu.

Kontrolujte kapsy oděvů a odstraňujte mince, šrouby, sponky a další předměty, které mohou proniknout mezi buben a vanu.

Používejte přiměřené množství pracího prostředku. Nadměrné pěnění může zhoršit průběh praní a podporovat tvorbu usazenin.

Pravidelně používejte vhodný program údržby pračky, aby se omezovalo hromadění mastnoty, zbytků pracích prostředků a biologických nečistot.

Pokud se objeví nový hluboký hluk při odstřeďování, pračku dlouhodobě nepoužívejte bez kontroly. Provoz s poškozenými ložisky může poškodit hřídel, kříž bubnu, vanu, řemenici a další díly.

Pokud pod pračkou vzniká únik vody, odpojte spotřebič od elektrické sítě, uzavřete přívod vody a určete místo netěsnosti.

Silně poškozené ložisko se může zadřít nebo způsobit výrazné vychýlení bubnu. Opakované spouštění odstřeďování v takovém stavu může rozsah opravy podstatně zvětšit.

Doporučení k montáži

Výměna ložisek bubnu patří mezi rozsáhlé servisní opravy a měla by být provedena kvalifikovaným technikem. Obvykle vyžaduje demontáž krytů, odpojení elektroinstalace, hadic, motoru, řemenu, řemenice a vyjmutí prací vany ze spotřebiče.

Před zahájením opravy musí být pračka odpojena od elektrické sítě, uzavřen přívod vody a odpojena přívodní i vypouštěcí hadice podle servisního postupu.

Z pračky odstraňte zbytkovou vodu a připravte dostatečný prostor pro bezpečnou manipulaci s těžkou prací vanou a bubnem.

Před odpojením kabeláže, hadic a dalších částí zaznamenejte jejich původní polohu. Konektory odpojujte za jejich tělo, nikoli tahem za vodiče.

Po vyjmutí vany se musí její části rozebrat podle konstrukce konkrétního spotřebiče. Při oddělování nesmí dojít k poškození těsnicích ploch.

Hřídel bubnu je nutné z ložiskového uložení vytlačit nebo vyjmout způsobem, který nepoškodí závit, dosedací plochy ani kříž bubnu.

Stará ložiska se musí vyjmout rovnoměrně bez deformace sedel. Údery vedené pouze na jednu stranu mohou poškodit část vany nebo ložiskové uložení.

Po demontáži důkladně očistěte ložisková sedla, prostor gufera a těsnicí plochy vany. Nesmí v nich zůstat rez, úlomky původního těsnění, kovové třísky ani zbytky nevhodného lepidla.

Před montáží zkontrolujte hřídel bubnu. Povrch v místě gufera musí být hladký, bez hluboké drážky, rozsáhlé koroze a deformace.

Nová ložiska se musí lisovat rovně a silou vedenou přes správný ložiskový kroužek. Přenášení montážní síly přes valivá tělesa může nové ložisko poškodit ještě před uvedením do provozu.

Ložiska nesmějí být při montáži nakloněná. Po usazení musí dosedat do předepsané polohy po celém obvodu.

Gufero namontujte správnou stranou směrem k mokrému prostoru podle konstrukce původního dílu a servisního postupu.

Na těsnicí břit použijte pouze mazivo předepsané nebo vhodné pro danou aplikaci. Nevhodné mazivo může poškodit materiál těsnění.

Obvodové těsnění vany usaďte rovnoměrně do čisté drážky. Nesmí být překroucené, přiskřípnuté nebo přerušené.

Dodané šrouby instalujte na určená místa a dotahujte postupně a rovnoměrně po obvodu. Jednostranné úplné dotažení může spoj vany deformovat.

Nepřidávejte silikonový tmel ani jiné lepidlo, pokud je servisní dokumentace konkrétního spotřebiče výslovně nepředepisuje.

Po sestavení musí jít buben rukou plynule otáčet bez drhnutí, výrazného odporu a nadměrné vůle.

Před úplným uzavřením spotřebiče zkontrolujte správné nasazení řemenice, řemenu, motoru, tlumičů, pružin, hadic a kabeláže.

Po opravě je nutné provést kontrolu těsnosti, elektrické bezpečnosti a zkušební program nejprve bez prádla.

Během zkoušky ověřte napouštění, otáčení bubnu, vypouštění, postupné zvyšování otáček a nepřítomnost úniku vody kolem spoje vany a hřídele.

Spotřebič se nesmí vrátit do provozu, pokud se objeví netěsnost, kovové drhnutí, nadměrná vůle bubnu, silné vibrace nebo neobvyklé zahřívání ložiskového prostoru.

Kompatibilita a značky

Sada 00619809 je určena pro vybrané pračky podle přesného katalogového přiřazení výrobce.

V různých pračkách se používají ložiska, gufera, těsnění a montážní sady, které mohou na první pohled vypadat stejně, ale liší se rozměry, vnitřní vůlí, zakrytováním, profilem gufera nebo provedením prací vany.

Označení 1600 ot./min., shodný průměr gufera nebo stejné základní číslo ložiska samy o sobě kompatibilitu nepotvrzují.

Kompatibilitu je proto nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu konkrétního spotřebiče.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu ložiskové sady podle přesného modelového označení E-Nr. vaší pračky. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00619809 představuje kompletní originální sadu obsahující ložiska 6207A16ZZC3E a 6305A10ZZC3E, hřídelové těsnění d41 / D72, těsnění prací vany a 19 šroubů.

Sada je výrobcem označena pro konstrukční provedení 1600 ot./min. LB. Tento údaj nelze používat jako jediný parametr pro výběr.

Aktuální díl nahrazuje starší originální sadu 00605396.

Nejedná se pouze o dvě běžná univerzální ložiska. Součástí kompletu jsou také těsnicí a montážní části potřebné pro určenou konstrukci prací vany.

Základní označení 6207 nebo 6305 bez úplných dodatkových znaků nemusí označovat stejné provedení jako originální ložiska dodaná v sadě.

Hřídelové těsnění nelze vybírat pouze podle přibližně naměřeného vnitřního a vnějšího průměru. Důležitý je také profil, výška, materiál a provedení těsnicího břitu.

Pokud je poškozená hřídel, kříž bubnu, ložiskové sedlo, řemenice nebo prací vana, samotná výměna této sady nemusí být dostačující.

Před montáží musí být ověřeno, zda lze prací vanu konkrétního spotřebiče servisním způsobem rozebrat a znovu bezpečně utěsnit.

Ložiska, gufero nebo těsnění z různých sad vzájemně nekombinujte bez technického potvrzení jejich shody.

Samotná podobnost podle fotografie, starého ložiska nebo rozměru gufera proto není pro správný výběr dostačující.

Rozhodující je vždy katalogové přiřazení dílu 00619809 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
