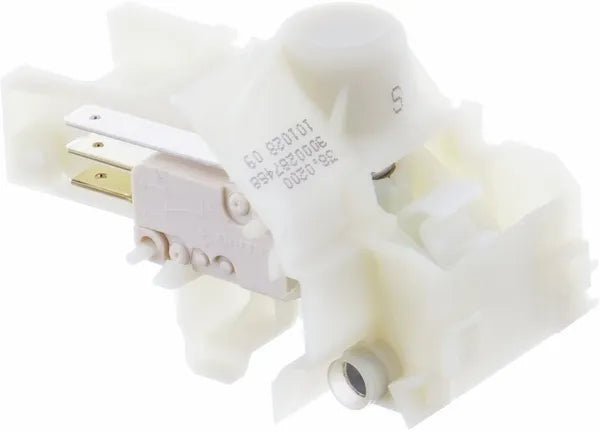

Zámek dveří do myčky Bosch / Siemens / Neff 00438026 – kuličková západka s mikrospínačem

Originální zámek dveří s katalogovým číslem 00438026 je náhradní díl pro vybrané myčky nádobí Bosch, Siemens a Neff. Výrobce jej označuje jako „Türverriegelung / Ball bearing door latch“, tedy dveřní zámek s kuličkovým západkovým mechanismem. Odborné katalogy potvrzují, že kompletní sestava obsahuje také mikrospínač, takže zámek plní mechanickou i elektrickou funkci: udržuje zavřené dveře ve správné poloze a současně umožňuje spotřebiči rozpoznat jejich zavření. Aktuální 00438026 nahrazuje starší originální čísla 00664710 a 00187184. Před objednáním vždy ověřte vhodnost podle úplného E-Nr myčky včetně výrobního indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

00438026 je umístěn v horní části dveřního systému myčky a spolupracuje s protikusem dveří. Při zavření dveří se mechanický západkový systém zachytí a udrží dveře ve správně uzavřené poloze.

Součástí sestavy je podle odborných katalogů také mikrospínač. Ten reaguje na stav dveřního mechanismu a poskytuje řídicímu systému informaci související se zavřením dveří. Zámek tedy není pouze jednoduchá mechanická západka.

Výměna může být potřebná zejména tehdy, pokud dveře již správně nezaklapnou, samovolně se uvolňují, západkový mechanismus je poškozený nebo zámek nedrží dveře v očekávané poloze.

Dalším možným příznakem je situace, kdy dveře mechanicky působí jako zavřené, ale spotřebič jejich stav správně nerozpoznává. V takovém případě může být problém v integrovaném mikrospínači, ale také v kabeláži, konektoru, protikusu dveří nebo jiné části řízení. Před výměnou je proto vhodné ověřit mechanickou i elektrickou část dveřního systému.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00438026,
• zkrácené označení: 438026,
• typ: kompletní zámek / západka dveří myčky,
• oficiální označení Bosch a Siemens: Ball bearing door latch,
• německé označení výrobce: Türverriegelung / Kugellagerschloss,
• provedení: kuličkový západkový mechanismus,
• odborné katalogy potvrzují integrovaný mikrospínač,
• určeno pro dveřní systém myčky nádobí,
• orientační rozměry podle odborných katalogů přibližně 56–57 × 48–50 × 85 mm,
• orientační hmotnost přibližně 51 g,
• oficiálně potvrzeno pro Bosch, Siemens a Neff,
• odborné katalogy potvrzují použití také u vybraných spotřebičů Balay, Constructa a Gaggenau,
• nahrazuje originální díly 00664710 a 00187184,
• balicí jednotka výrobce: 1 ks.

Provedení a rozměry

00438026 je dodáván jako kompletní dveřní zámek s mechanickou západkovou částí. Výrobce jej označuje jako kuličkový zámek, tedy konstrukci, která při zavření dveří využívá mechanický západkový princip.

Odborné katalogy navíc uvádějí, že sestava obsahuje mikrospínač. Mechanická a elektrická část jsou proto v tomto katalogovém dílu spojeny do jednoho funkčního celku.

Specializované katalogy pro přesný originální díl uvádějí rozměry přibližně 57 × 50 × 85 mm. Jiný odborný zdroj měří stejnou sestavu přibližně jako 56 × 48 × 85 mm a uvádí hmotnost kolem 51 g.

Malý rozdíl mezi rozměrovými údaji vychází pravděpodobně z odlišného způsobu měření členitého tělesa zámku. Proto je vhodné tyto hodnoty používat pouze jako pomocnou kontrolu.

Přesné materiálové složení pouzdra, západkového mechanismu a elektrických částí výrobce veřejně nespecifikuje, proto jej není vhodné určovat pouze podle fotografie.

Pro správný výběr je rozhodující katalogové číslo 00438026 nebo výrobcem potvrzená předchozí čísla 00664710 a 00187184 a kompatibilita podle úplného E-Nr myčky.

Související díly

Nejdůležitější servisní návazností jsou starší originální čísla 00664710 a 00187184. Bosch, Siemens i Neff přímo uvádějí, že současný 00438026 je jejich náhradou.

Se zámkem konstrukčně spolupracuje protikus / zachycovací část dveří. Pokud jsou dveře mechanicky vyosené nebo protikus nesměřuje správně do zámku, nemusí nový 00438026 problém odstranit.

Dalšími funkčně souvisejícími částmi jsou panty dveří, pružiny nebo lankový mechanismus vyvažování dveří, kabeláž a konektor mikrospínače a samotná konstrukce vnitřních dveří. Konkrétní katalogová čísla se liší podle přesného E-Nr myčky.

Při diagnostice je důležité rozlišit dvě možné závady. Pokud dveře mechanicky nezaklapnou, je vhodné kontrolovat západku, protikus a polohu dveří. Pokud dveře zaklapnou správně, ale myčka jejich zavření nerozpozná, je nutné zkontrolovat také mikrospínač a elektrické propojení.

Doporučení k používání a údržbě

Dveře myčky zavírejte plynule a bez úderu. Není nutné je do zámku násilně dorážet. Pokud zámek správně funguje a dveře jsou seřízené, musí západkový mechanismus pracovat bez nadměrné síly.

Pokud se dveře začnou zavírat ztuha, nejprve zkontrolujte, zda není mechanicky posunutý protikus, dveře nejsou vyosené nebo některý z pantů nemá nadměrnou vůli. Dlouhodobé násilné zavírání může mechanický zámek zbytečně namáhat.

Před výměnou zámku myčku odpojte od elektrické sítě. Vzhledem k integrovanému mikrospínači je k sestavě přivedeno elektrické vedení.

Při odpojování konektoru netahejte za vodiče. Po montáži zkontrolujte, že je konektor správně usazen, kabeláž není přiskřípnutá a mechanický západkový systém se volně pohybuje.

Po opravě několikrát dveře otevřete a zavřete ještě před spuštěním programu. Následně ověřte, zda dveře spolehlivě drží v uzavřené poloze a zda spotřebič správně reaguje na jejich zavření.

Kompatibilita a značky

00438026 je v aktuálních oficiálních katalozích veden jako originální náhradní díl Bosch, Siemens a Neff. Odborné servisní databáze stejné číslo potvrzují také u vybraných myček Balay, Constructa a Gaggenau.

Díl je doložen napříč velkým množstvím starších konstrukčních generací myček. U Bosch se objevuje například v rodinách SGI, SGS a SGV, u Siemens zejména v rozsáhlých rodinách SE a u Neff v odpovídajících řadách S54.

Jde o díl používaný po dlouhé období, takže v rámci uvedených produktových rodin existuje mnoho výrobních indexů a konstrukčních změn. Ne každá myčka se stejným začátkem modelového označení musí používat právě 00438026.

Vhodnost zámku 00438026 proto vždy ověřte podle úplného E-Nr myčky včetně indexu za lomítkem. Samotná značka, vzhled zámku nebo příslušnost k řadám SGI, SGS, SGV, SE či S54 nejsou dostatečným potvrzením kompatibility.

Upozornění

00438026 je kompletní kuličkový dveřní zámek myčky s mikrospínačem. Nejde pouze o samostatný mikrospínač ani o samotný protikus dveří.

Bosch, Siemens a Neff oficiálně potvrzují náhradu 00664710 a 00187184 → 00438026.

Odborné katalogy uvádějí orientační rozměry přibližně 56–57 × 48–50 × 85 mm a hmotnost kolem 51 g. Tyto parametry používejte pouze jako pomocnou kontrolu.

Pokud nový zámek nepracuje správně, zkontrolujte také polohu dveří, protikus, panty a elektrické připojení mikrospínače. U elektrické části dveřního zámku pracujte vždy se spotřebičem odpojeným od sítě.
