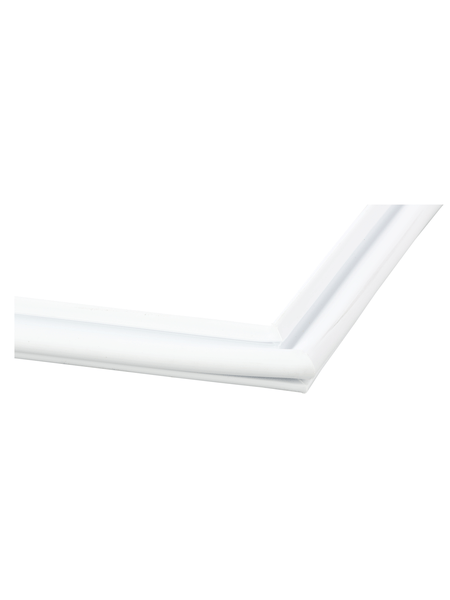

Magnetické těsnění dveří chladničky – bílé

Originální magnetické těsnění dveří B/S/H/ 00242286 je určeno pro vybrané chladničky a kombinované chladničky Bosch, Siemens, Balay, Constructa a další katalogově kompatibilní spotřebiče.

Těsnění se montuje po obvodu velkých dveří chladicího prostoru. Při zavření dveří dosedá na čelní rám skříně spotřebiče, omezuje pronikání teplého a vlhkého vzduchu dovnitř a pomáhá udržovat nastavenou teplotu.

Uvnitř pružného profilu je uložen magnetický pásek, který přitahuje těsnění ke kovové dosedací ploše chladničky.

Katalogové číslo 00242286 označuje jeden kompletní obvodový těsnicí rám. Nejde o těsnění malých mrazicích dvířek, těsnění zásuvky, dveřní pant, vnitřní výplň dveří ani kompletní dveře chladničky.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• magnetické těsnění dveří chladicího prostoru,
• určené pro vybrané chladničky a kombinované chladničky,
• bílé barevné provedení,
• pružný pryžový nebo elastomerový profil,
• integrovaný magnetický pásek,
• uzavřený obdélníkový rám,
• oficiální vnější rozměr 1136 × 566 mm,
• oficiální vnitřní rozměr 1124 × 554 mm,
• omezuje únik studeného vzduchu,
• omezuje pronikání vlhkosti do chladicího prostoru,
• bez elektrického zapojení,
• nahrazuje několik starších katalogových čísel,
• dodává se jako jeden kompletní kus.

Oficiální označení výrobce

Výrobce používá zejména označení:

• Seal-door
• Door seal
• Türdichtung
• Joint de porte
• Junta-puerta

Úplné rozměrové označení z oficiálního katalogu je:

• Ext-1136 × 566
• Int-1124 × 554
• white – bílé provedení

V českých odborných katalozích se lze setkat také s názvy:

• těsnění dveří chladničky,
• magnetické těsnění dveří,
• těsnicí guma chladničky,
• obvodové těsnění chladicích dveří,
• magnetická manžeta dveří.

Určení pro chladicí prostor

Díl je katalogově používán především jako těsnění velkých dveří běžného chladicího prostoru.

U kombinovaných chladniček může být podle konstrukce spotřebiče chladicí prostor umístěn:

• pod horním mrazicím prostorem,
• nad spodním mrazicím prostorem,
• ve větší části společné skříně spotřebiče.

Rozměr těsnění odpovídá velkým dveřím chladicí části. Pro menší dveře samostatného mrazicího prostoru se obvykle používá odlišné těsnění.

Před objednáním vždy ověřte konkrétní pozici v servisním katalogu podle úplného E-Nr.

Funkce dveřního těsnění

Správně fungující těsnění vytváří po obvodu dveří pružnou bariéru mezi chlazeným vnitřním prostorem a okolním vzduchem.

Po zavření dveří:

• magnetický pásek přitáhne těsnění k čelnímu rámu spotřebiče,
• duté komory profilu se přizpůsobí nerovnostem a spáře,
• omezí se výměna vzduchu mezi chladničkou a místností,
• snižuje se pronikání teplého a vlhkého vzduchu,
• omezí se tvorba kondenzace v okolí dveří,
• chladicí systém může snadněji udržovat požadovanou teplotu.

Těsnění nevytváří aktivní podtlak a neobsahuje elektromagnet. Přítlak zajišťuje trvalý magnetický pásek společně s pružností profilu a správným seřízením dveří.

Magnetický pásek

Uvnitř profilu je uložen pružný magnetický prvek vedený po obvodu těsnění.

Magnetický pásek:

• přitahuje těsnění ke kovovému rámu chladničky,
• pomáhá udržet dveře v zavřené poloze,
• zajišťuje rovnoměrnější přítlak po obvodu,
• umožňuje opakované otevírání bez mechanického zámku.

Pokud je magnetický pásek uvnitř přerušený, posunutý nebo trvale deformovaný, může těsnění v některé části dveří přestat správně přiléhat.

Dutý těsnicí profil

Těsnění není tvořeno plným pryžovým páskem. Profil obsahuje duté komory a tvarované pružné části.

Jejich úkolem je:

• umožnit stlačení při zavření dveří,
• vyrovnat drobné odchylky mezi dveřmi a skříní,
• udržet magnetickou část ve vhodné poloze,
• omezit tepelný most mezi vnitřním a vnějším prostorem,
• umožnit plynulé otevření dveří.

Promáčknutý, ztvrdlý nebo roztržený profil nemusí vytvořit dostatečný přítlak ani tehdy, když je magnetický pásek nepoškozený.

Oficiální rozměry

Oficiální katalog výrobce uvádí:

• vnější rozměr těsnicího rámu 1136 × 566 mm,
• vnitřní rozměr otvoru 1124 × 554 mm.

Rozdíl mezi vnějším a vnitřním rozměrem odpovídá šířce tvarovaného profilu měřené v katalogově stanovených bodech.

Rozměry jsou uváděny na nenamontovaném nebo katalogově definovaném dílu. Pružný profil se může při měření mírně deformovat.

Rozdíly v rozměrech odborných katalogů

Některé specializované katalogy uvádějí orientačně:

• šířku přibližně 580 mm,
• výšku přibližně 1145 mm.

Rozdíl proti oficiálním hodnotám může vznikat:

• měřením nejvzdálenějších měkkých okrajů profilu,
• měřením těsnění v rozloženém nebo nenapnutém stavu,
• zaokrouhlením hodnot na celé centimetry,
• dočasnou deformací po přepravě,
• odlišným bodem měření magnetické a montážní části.

Pro identifikaci dílu používejte přednostně oficiální údaj 1136 × 566 mm vně a 1124 × 554 mm uvnitř.

Samotná shoda přibližné výšky a šířky nezaručuje kompatibilitu.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00242286
• Zkrácené označení: 242286
• Typ výrobku: magnetické těsnění dveří
• Typ spotřebiče: chladnička nebo kombinovaná chladnička
• Určení: dveře chladicího prostoru
• Tvar: uzavřený obdélníkový rám
• Vnější rozměr: 1136 × 566 mm
• Vnitřní rozměr: 1124 × 554 mm
• Materiál: pružný pryžový nebo elastomerový profil
• Magnetická vložka: ano
• Barva: bílá
• Elektrické připojení: ne
• Prodejní jednotka: 1 kus

Materiál a konstrukce

Odborné katalogy uvádějí pružný gumový nebo elastomerový materiál v bílém provedení.

Těsnění se obvykle skládá z:

• viditelného pružného těsnicího profilu,
• dutých komor umožňujících stlačení,
• vnitřní magnetické vložky,
• montážní části profilu,
• čtyř spojených rohů vytvářejících uzavřený rám.

Přesné chemické složení elastomeru, materiál magnetického pásku ani způsob spojení rohů nejsou ve veřejném produktovém listu uvedeny.

Bílé barevné provedení

Oficiální katalog potvrzuje bílou barvu.

Nové těsnění se může od původního dlouhodobě používaného dílu mírně lišit:

• odstínem bílé,
• mírou lesku,
• pružností povrchu,
• tvarem drobných výrobních hran,
• viditelností spojů v rozích.

Původní těsnění může být po letech zažloutlé, znečištěné, ztvrdlé nebo trvale stlačené.

Barva sama o sobě není dostatečným kritériem kompatibility.

Obsah dodávky

Katalogové číslo 00242286 označuje:

• 1× kompletní bílé magnetické těsnění dveří chladicího prostoru.

Součástí katalogového čísla nejsou automaticky:

• kompletní dveře chladničky,
• vnitřní plastová výplň dveří,
• vnější plech dveří,
• dveřní panty,
• ložiska nebo čepy pantů,
• madlo dveří,
• dveřní police,
• spínač osvětlení,
• upevňovací šrouby,
• samostatné montážní lepidlo,
• těsnění dveří mrazicího prostoru.

Aktuální katalogové číslo

Aktuální originální objednací číslo:

• 00242286

Zkrácený zápis bez úvodních nul:

• 242286

Číslo 242286 označuje stejný aktuální díl zapsaný bez úvodních nul. Nejde o samostatného předchůdce ani jinou rozměrovou variantu.

Nahrazovaná katalogová čísla

Výrobce potvrzuje, že těsnění 00242286 nahrazuje:

• 00241344
• 00238422
• 00236355
• 00235099

Zkrácené zápisy:

• 241344,
• 238422,
• 236355,
• 235099

jsou pouze stejná starší katalogová čísla bez úvodních nul.

Při vyhledávání některého ze starších čísel může aktuální servisní katalog nabídnout jako náhradu díl 00242286.

Kdy je vhodná výměna?

Výměna může být potřebná, pokud:

• je těsnění roztržené,
• je některý roh prasklý nebo oddělený,
• profil ztvrdl a nepřizpůsobuje se rámu,
• je magnetický pásek poškozený,
• těsnění zůstává trvale promáčknuté,
• se odděluje od dveří,
• má silně deformovanou montážní část,
• nelze odstranit hluboké plísňové nebo hygienické poškození,
• původní těsnění zcela chybí,
• po správném seřízení dveří zůstává po obvodu netěsná mezera.

Typické projevy netěsnosti

Poškozené nebo nesprávně usazené těsnění se může projevovat:

• snadným otevřením dveří bez obvyklého magnetického odporu,
• viditelnou mezerou mezi těsněním a skříní,
• kondenzací na rámu dveří,
• vlhkostí na policích nebo v okolí těsnění,
• zvýšenou tvorbou námrazy,
• kolísáním teploty v chladicím prostoru,
• častějším nebo delším chodem kompresoru,
• vyšší spotřebou energie,
• rosením vnější části spotřebiče,
• rychlejším vysycháním nebo znehodnocováním potravin.

Stejné projevy mohou mít také jiné příčiny.

Rozlišení možných závad

Znečištěné těsnění nemusí správně dosedat kvůli mastnotě, drobkům nebo zaschlým zbytkům.

Deformované těsnění může být pouze dočasně promáčknuté po skladování nebo trvale poškozené stářím.

Pokleslé dveře mohou vytvářet mezeru v horním nebo spodním rohu i s nepoškozeným těsněním.

Opotřebený pant nebo ložisko může změnit polohu dveří vůči skříni.

Přetížené dveřní police mohou dveře stáhnout dolů a zhoršit dosednutí.

Nevyrovnaný spotřebič může ovlivnit samovolné zavírání dveří.

Překážka uvnitř chladničky může bránit úplnému zavření dveří.

Deformovaný čelní rám skříně nemusí vytvořit rovnou magnetickou dosedací plochu.

Vadný chladicí systém může způsobovat zvýšenou teplotu i při dokonale těsnících dveřích.

Jednoduchá kontrola přítlaku

Přítlak lze orientačně zkontrolovat pomocí čistého proužku běžného papíru.

Postup:

• vložte papír mezi těsnění a čelní rám,
• dveře běžným způsobem zavřete,
• zkuste papír mírně vytáhnout,
• zkoušku opakujte na více místech po celém obvodu.

V místech se správným přítlakem by měl být při vytahování cítit odpor.

Výrazně rozdílný odpor může upozornit na:

• lokální deformaci těsnění,
• nečistotu na dosedací ploše,
• nesprávné usazení profilu,
• pokles nebo zkroucení dveří.

Výsledek je pouze orientační a nenahrazuje odbornou kontrolu geometrie dveří.

Vizuální kontrola

Při otevřených dveřích zkontrolujte:

• všechny čtyři rohy těsnění,
• spojení rovných částí s rohy,
• vnější magnetickou plochu,
• vnitřní sklady profilu,
• montážní okraj u dveří,
• stopy po natržení nebo propíchnutí,
• trvalé promáčknutí,
• plíseň nebo usazeniny v dutinách,
• zda těsnění není na některém místě vytažené.

Možné příčiny poškození

Těsnění se může poškodit zejména:

• dlouhodobým stárnutím materiálu,
• opakovaným přivřením obalu nebo jiné překážky,
• páčením ostrým předmětem,
• agresivním čisticím prostředkem,
• čištěním tvrdým kartáčem,
• silným tahem při demontáži,
• přetížením dveří a nesprávným seřízením,
• dlouhodobým znečištěním mastnotou,
• působením vysoké teploty,
• neodborným lepením nebo vrtáním.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. chladničky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00242286,
• případné původní číslo 00241344, 00238422, 00236355 nebo 00235099,
• že jde o dveře chladicího prostoru,
• vnější rozměr přibližně 1136 × 566 mm,
• vnitřní rozměr přibližně 1124 × 554 mm,
• bílé provedení,
• tvar montážní části původního profilu,
• stav pantů a vnitřní výplně dveří.

Fotografie, barva a přibližný rozměr jsou pouze pomocnými údaji. Rozhodující je servisní přiřazení k úplnému E-Nr.

Příprava nového těsnění

Pružné těsnění může být při přepravě složené nebo mírně deformované.

Před montáží:

• vyjměte díl z obalu,
• rozložte jej na čistou rovnou plochu,
• nechte jej získat teplotu místnosti,
• zkontrolujte všechny rohy a magnetický profil,
• neohýbejte jej proti přirozenému tvaru,
• nepoužívejte otevřený plamen ani nekontrolovaný silný ohřev.

Mírné přepravní zvlnění se může po rozložení a následném zavření dveří postupně vyrovnat.

Způsob upevnění

Přesný způsob upevnění není ve veřejném produktovém listu dílu uveden a může se mezi kompatibilními spotřebiči lišit.

U starších dveřních konstrukcí může být těsnění:

• zasunuto montážním profilem do obvodové drážky,
• sevřeno pod hranou vnitřní plastové výplně dveří,
• zajištěno pomocí šroubů vnitřního panelu,
• upevněno kombinací tvarové drážky a mechanického přítlaku.

Před demontáží vždy zjistěte způsob upevnění původního těsnění.

Nové těsnění nelepte, pokud servisní dokumentace konkrétního spotřebiče lepení výslovně nepředepisuje.

Demontáž původního těsnění

Před zahájením práce:

• odpojte spotřebič od elektrické sítě,
• vyjměte potraviny z dveřních polic,
• podle potřeby dveřní police sejměte,
• zajistěte dveře proti nekontrolovanému pohybu,
• vyfotografujte polohu rohů a montážního profilu.

Pokud je těsnění zasunuto v drážce:

• uvolňujte je postupně od jednoho rohu,
• nevytahujte celý rám prudkým trhnutím,
• nepoužívejte ostrý kovový nástroj proti plastové výplni.

Pokud je sevřeno pod vnitřním panelem:

• šrouby uvolňujte postupně,
• nevytahujte je všechny bez zajištění panelu,
• zaznamenejte původní polohu jednotlivých částí,
• chraňte vnitřní výplň před prasknutím.

Čištění montážní plochy

Po sejmutí původního dílu:

• odstraňte drobky a staré nečistoty,
• umyjte drážku nebo hranu jemným čisticím roztokem,
• odstraňte mastnotu,
• zkontrolujte praskliny vnitřního panelu,
• zkontrolujte rovnost dosedacího rámu,
• před montáží vše důkladně osušte.

V montážní drážce nesmí zůstat část starého těsnění ani tvrdé nečistoty, které by nový profil vytlačovaly.

Doporučení k montáži

• Porovnejte nový díl s původním těsněním.
• Zkontrolujte správnou orientaci magnetické a montážní části.
• Začněte přesným usazením rohů.
• Následně upevňujte rovné strany směrem od rohů.
• Těsnění při montáži nenatahujte.
• Průběžně kontrolujte, že profil není překroucený.
• U drážkového provedení zatlačte montážní část rovnoměrně po celém obvodu.
• U šroubovaného provedení dotahujte vnitřní panel postupně a rovnoměrně.
• Neutahujte šrouby tak silně, aby se plastová výplň deformovala.
• Po montáži zkontrolujte všechny čtyři rohy.

Kontrola dveří po montáži

Po nasazení nového těsnění ověřte, že:

• profil drží po celém obvodu,
• žádný roh není vytažený,
• magnetická plocha směřuje k čelnímu rámu,
• těsnění není překroucené,
• dveře lze plynule zavřít,
• po zavření vzniká rovnoměrný přítlak,
• mezi těsněním a skříní není viditelná mezera,
• dveře nejsou pokleslé,
• vnitřní police nebrání zavření.

Kontrolu papírovým proužkem proveďte na horní, spodní i obou bočních stranách.

Seřízení dveří

Nové těsnění nemusí odstranit netěsnost způsobenou nesprávnou polohou dveří.

Zkontrolujte zejména:

• vůli horního a spodního pantu,
• rovnoměrnou spáru mezi dveřmi a skříní,
• vodorovnou polohu dveří,
• stav čepů a pouzder pantů,
• zatížení dveřních polic,
• vyrovnání spotřebiče pomocí stavitelných nožek.

Seřizování pantů provádějte podle návodu konkrétní chladničky.

Čištění těsnění

Těsnění pravidelně čistěte jemným způsobem.

Doporučený postup:

• použijte měkký hadřík nebo houbičku,
• omyjte povrch vlažnou vodou,
• při silnějším znečištění použijte malé množství jemného prostředku,
• rozevřete záhyby pouze natolik, aby nedošlo k jejich natržení,
• odstraňte drobky a zbytky potravin,
• setřete zbytky čisticího prostředku,
• těsnění následně osušte.

Nevhodné způsoby čištění

Nepoužívejte:

• vroucí vodu,
• ocelovou drátěnku,
• tvrdý kovový kartáč,
• abrazivní čisticí prášky,
• aceton, benzín nebo technická rozpouštědla,
• ostré škrabky,
• koncentrované agresivní chemikálie,
• parní čistič v bezprostřední blízkosti profilu.

Nevhodný prostředek může způsobit ztvrdnutí, popraskání, změnu barvy nebo poškození pružného povrchu.

Prevence vzniku plísní

• Rozlité tekutiny z těsnění včas setřete.
• Odstraňujte zbytky potravin ze záhybů.
• Po čištění profil osušte.
• Nenechávejte dveře dlouhodobě nedovřené.
• Zkontrolujte, zda uvnitř nevzniká nadměrná kondenzace.
• Při dlouhodobém odstavení nechte spotřebič vyčištěný a dveře bezpečně pootevřené podle návodu.

Prevence dalšího poškození

• Nevytahujte dveře za těsnicí profil.
• Nevkládejte mezi dveře a skříň tvrdé předměty.
• Nepřetěžujte dveřní police.
• Pravidelně kontrolujte panty.
• Udržujte dosedací plochu čistou.
• Při stěhování spotřebiče zajistěte dveře vhodným způsobem.
• Nepřipevňujte dveře lepicí páskou přímo na těsnění.
• Poškozený roh opravte výměnou těsnění, nikoliv improvizovaným sešíváním nebo šroubováním.

Kompatibilita a značky

Těsnění 00242286 je podle oficiálních a odborných katalogových přiřazení používáno u vybraných spotřebičů značek:

• Bosch
• Siemens
• Balay
• Constructa
• Lynx
• Profilo
• Superser u vybraných starších přiřazení

Výskyt značky v seznamu neznamená kompatibilitu se všemi jejími chladničkami.

Kompatibilita a modelové řady Bosch

Díl je katalogově přiřazován zejména k vybraným chladničkám následujících řad:

• Bosch KDV33
• Bosch KGV39
• Bosch KGV79
• Bosch KSU30
• Bosch KSU32
• Bosch KSV33
• Bosch KS30 u vybraných provedení

Kompatibilita a modelové řady Siemens

Díl je katalogově přiřazován zejména k vybraným chladničkám následujících řad:

• Siemens KD33
• Siemens KG39
• Siemens KS32
• Siemens KS33

Kompatibilita a další modelové řady

Podle odborných katalogových přiřazení se těsnění používá také zejména u vybraných řad:

• Balay 3FE
• Balay 3FF
• Balay 3FS
• Constructa CK27
• Lynx 4FF
• Lynx 4FS
• Profilo BD21
• Profilo BD75
• Superser 5FS

V rámci stejné modelové řady mohou být použita rozdílná těsnění podle velikosti dveří, konstrukce spotřebiče, data výroby a indexu za lomítkem.

Uvedení modelové řady proto neznamená kompatibilitu se všemi jejími variantami.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. chladničky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00242286,
• případné původní katalogové číslo,
• že jde o těsnění velkých dveří chladicí části,
• vnější rozměr 1136 × 566 mm,
• vnitřní rozměr 1124 × 554 mm,
• bílé magnetické provedení,
• tvar montážního profilu,
• stav pantů a dveřní výplně.

Typový štítek chladničky bývá umístěn uvnitř chladicího prostoru na boční stěně, v blízkosti spodních zásuvek nebo za nimi.

Upozornění před objednáním

Katalogové číslo 00242286 označuje jedno originální bílé magnetické těsnění velkých dveří chladicího prostoru vybraných chladniček B/S/H/.

Oficiální katalog uvádí:

• vnější rozměr 1136 × 566 mm,
• vnitřní rozměr 1124 × 554 mm,
• bílé provedení,
• balení po jednom kusu.

Odborné katalogy někdy uvádějí zaokrouhlený celkový rozměr přibližně 1145 × 580 mm. Pro identifikaci jsou rozhodující oficiální katalogové údaje a úplné E-Nr.

Aktuální díl nahrazuje katalogová čísla:

• 00241344
• 00238422
• 00236355
• 00235099

Označení 242286 je pouze zkrácený zápis aktuálního čísla bez úvodních nul.

Balení neobsahuje dveře, panty, vnitřní dveřní výplň, police, upevňovací šrouby ani těsnění mrazicího prostoru.

Způsob upevnění se může mezi spotřebiči lišit. Těsnění může být zasunuto v drážce nebo sevřeno pod vnitřním dveřním panelem. Před demontáží ověřte konstrukci konkrétních dveří.

Pokud dveře netěsní kvůli opotřebenému pantu, deformované výplni nebo nesprávnému seřízení, samotná výměna těsnění nemusí závadu odstranit.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. chladničky včetně výrobního indexu za lomítkem.

Available goods are usually delivered by the next business day. Goods available from the supplier are dispatched according to current availability. You will see the exact delivery date in the cart.

You can return unused goods within the statutory period. Before returning an item, please contact us so we can help verify the correct procedure and any part compatibility.
