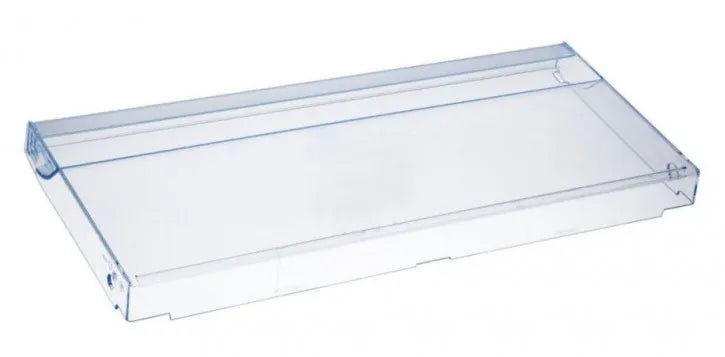

Čelo mrazicí zásuvky do mrazničky

Originální průhledné čelo mrazicí zásuvky B/S/H/ 20002178 je určeno pro vybrané mrazničky a konstrukčně kompatibilní chladicí spotřebiče Bosch, Constructa a dalších značek skupiny B/S/H/ s odpovídajícím katalogovým přiřazením.

Plastový panel se upevňuje na přední stranu mrazicí zásuvky. Vytváří její přední stěnu, pomáhá udržet uložené potraviny uvnitř zásuvky a současně umožňuje přehled o jejím obsahu bez nutnosti úplného vysunutí.

Díl 20002178 představuje aktuální originální náhradní provedení a nahrazuje starší katalogová čísla 11029665, 11009581 a 00709607.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• přední čelo mrazicí zásuvky,
• určené pro vybrané volně stojící mrazničky a chladicí spotřebiče,
• průhledné plastové provedení,
• umožňuje vizuální kontrolu obsahu zásuvky,
• vytváří přední stěnu zásuvky,
• pomáhá udržet potraviny uvnitř při vysouvání a zasouvání,
• tvarované boční upevňovací prvky,
• mechanické provedení bez elektrického zapojení,
• bez elektronických nebo pohyblivých součástí,
• orientační šířka přibližně 473 až 475 mm,
• orientační výška přibližně 200 mm,
• nahrazuje díly 11029665, 11009581 a 00709607,
• dodává se jako jeden samostatný přední panel.

Princip fungování

Čelo se pomocí tvarovaných západek nebo vodicích prvků připevňuje k přední části plastového korpusu mrazicí zásuvky. Po správném nasazení tvoří s tělem zásuvky jeden funkční celek.

Správně namontované čelo:

• uzavírá přední stranu mrazicí zásuvky,
• udržuje potraviny uvnitř zásuvky,
• umožňuje bezpečné vysouvání a zasouvání zásuvky,
• pomáhá zachovat tvar a stabilitu její přední části,
• umožňuje přes průhledný plast rozpoznat uložené potraviny,
• navazuje na konstrukční linie vnitřního prostoru mrazničky.

Čelo nemá vlastní chladicí, těsnicí ani elektrickou funkci. Teplotu uvnitř spotřebiče ovlivňuje pouze nepřímo tím, že umožňuje správné používání kompletní zásuvky.

Umístění ve spotřebiči

Díl je umístěn na přední straně jedné z mrazicích zásuvek. Přesná poloha zásuvky se podle konstrukce konkrétního spotřebiče liší.

U kompatibilních modelů může být čelo použito například:

• na některé ze středních mrazicích zásuvek,
• na spodní zásuvku,
• na zásuvku umístěnou několik pozic od spodní části spotřebiče,
• na zásuvku se standardní výškou přibližně 200 mm.

U konkrétní mrazničky může být díl určen například pro čtvrtou zásuvku odspodu, zatímco u jiného modelu může být stejný panel použit na jiné pozici. Poloha v mrazničce proto sama o sobě nestačí k ověření kompatibility.

Rozdíl mezi čelem a kompletní zásuvkou

Čelo 20002178 je pouze průhledný přední panel mrazicí zásuvky.

Korpus zásuvky tvoří její dno, boční stěny a zadní část. Jde o samostatný náhradní díl s vlastním katalogovým číslem.

Kompletní mrazicí zásuvka může být výrobcem dodávána jako sestava korpusu a předního čela, ale katalogové číslo 20002178 označuje pouze samotný přední panel.

Výklopná dvířka mrazicího oddílu jsou jiným konstrukčním dílem. Používají se u polic nebo horních mrazicích prostorů a nelze je automaticky zaměnit za čelo výsuvné zásuvky.

Před objednáním je proto důležité zjistit, zda je poškozeno pouze průhledné čelo, nebo také korpus zásuvky, boční úchyty či vodicí části.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 20002178
• Typ výrobku: přední čelo mrazicí zásuvky
• Další označení: panel zásuvky, přední stěna zásuvky, zásuvková clona, drawer front
• Označení výrobce: FREEZER FRONT NORMAL 700 SD VZF05005
• Typ spotřebiče: mraznička nebo vybraný kombinovaný chladicí spotřebič
• Funkce: mechanické uzavření přední strany zásuvky
• Materiál: technický plast
• Barva: průhledná
• Provedení: tvarovaný přední panel
• Elektrické zapojení: bez elektrického připojení
• Orientační hmotnost: přibližně 387 g
• Prodejní jednotka: 1 kus

Rozměry čela

Orientační rozměry dílu jsou:

• šířka přibližně 473 až 475 mm,
• výška přibližně 200 mm,
• celková hloubka přibližně 35 mm,
• hmotnost přibližně 387 g.

V některých katalozích může být největší rozměr označen jako délka a v jiných jako šířka. Rozdíl přibližně dva milimetry může vzniknout také odlišným způsobem měření bočních upevňovacích prvků.

Při porovnávání s původním čelem je důležité zkontrolovat:

• celkovou šířku pohledové plochy,
• výšku předního panelu,
• hloubku horní a spodní hrany,
• zakřivení průhledné plochy,
• tvar bočních upevňovacích prvků,
• polohu západek a vodicích výstupků,
• provedení horní úchopové hrany,
• tvar spojení s korpusem zásuvky,
• katalogové přiřazení k úplnému E-Nr. spotřebiče.

Samotná shoda přibližných rozměrů nezaručuje kompatibilitu. Čela zásuvek mohou mít podobnou šířku a výšku, ale odlišný tvar bočních úchytů nebo jinou polohu západek.

Materiál a konstrukce

Čelo je vyrobeno z průhledného technického plastu. Materiál musí odolávat dlouhodobému používání při nízkých teplotách a opakovanému mechanickému namáhání při vysouvání zásuvky.

Konstrukci dílu tvoří zejména:

• průhledná pohledová plocha,
• horní zesílená hrana,
• spodní tvarovaný okraj,
• boční upevňovací části,
• západky nebo vodicí výstupky,
• výztužné profily zvyšující pevnost panelu.

Průhledný plast může mít v závislosti na výrobní sérii lehce odlišný odstín nebo povrchovou strukturu. Nový díl se proto může vizuálně mírně lišit od staršího panelu, který byl dlouhodobě vystaven nízkým teplotám, čištění a mechanickému opotřebení.

Obsah dodávky

Katalogové číslo 20002178 označuje:

• 1× originální průhledné čelo mrazicí zásuvky.

Součástí katalogového čísla nejsou automaticky:

• plastový korpus mrazicí zásuvky,
• kompletní sestavená zásuvka,
• skleněná police nad zásuvkou,
• boční vodicí lišty spotřebiče,
• výklopná dvířka jiné mrazicí přihrádky,
• samostatné montážní šrouby,
• ostatní zásuvky mrazničky.

Čelo je zpravidla upevněno přímo pomocí integrovaných plastových západek. Samostatný spojovací materiál proto obvykle není potřebný.

Nahrazovaná katalogová čísla

Aktuální originální díl:

• 20002178

nahrazuje starší originální katalogová čísla:

• 11029665
• 11009581
• 00709607
• 709607

Na původním čele, servisním rozkresu, starším prodejním dokladu nebo v dřívějším katalogu proto může být uvedeno číslo 11029665, 11009581 nebo 00709607.

Číslo 709607 je zkráceným zápisem staršího katalogového čísla 00709607.

Aktuální náhradní provedení se může od staršího dílu mírně lišit detailem bočních západek, povrchovou strukturou nebo odstínem průhledného plastu. Rozhodující je oficiální náhradový vztah výrobce.

Kdy je vhodná výměna?

Výměna předního čela může být potřebná, pokud:

• je průhledný panel prasklý,
• je část čela odlomená,
• jsou poškozené boční upevňovací západky,
• čelo nedrží na korpusu zásuvky,
• panel při vysouvání zásuvky vypadává,
• je horní úchopová hrana prasklá nebo deformovaná,
• čelo se odděluje od jedné strany zásuvky,
• ostrý lom plastu představuje riziko poranění,
• potraviny mohou přes poškozenou přední část vypadávat,
• původní čelo zcela chybí.

Pokud nové čelo na zásuvce nedrží, může být poškozen také korpus zásuvky. Před objednáním zkontrolujte protilehlé otvory a úchyty, do kterých se západky čela zasouvají.

Možné příčiny poškození

Čelo mrazicí zásuvky se může poškodit zejména:

• přetížením zásuvky nadměrným množstvím potravin,
• prudkým vysunutím nebo zasunutím zásuvky,
• zvedáním celé naplněné zásuvky pouze za přední čelo,
• nárazem zásuvky do dveří spotřebiče,
• vysouváním při nedostatečně otevřených dveřích mrazničky,
• pádem zásuvky na tvrdou podlahu,
• páčením čela při nesprávné demontáži,
• mechanickým tlakem způsobeným námrazou,
• čištěním velmi horkou vodou,
• použitím agresivního rozpouštědla,
• dlouhodobým stárnutím plastu.

Pokud se čelo opakovaně uvolňuje nebo praská, zkontrolujte stav korpusu zásuvky, vedení zásuvky a množství námrazy v prostoru spotřebiče.

Použití čela zásuvky

Čelo tvoří funkční součást mrazicí zásuvky při každém jejím použití.

Pomáhá zejména:

• udržet uložené potraviny uvnitř zásuvky,
• přehledně oddělit jednotlivé úložné úrovně,
• umožnit kontrolu obsahu přes průhlednou stěnu,
• bezpečně vysouvat a zasouvat kompletní zásuvku,
• zachovat původní uspořádání mrazicího prostoru,
• chránit obaly potravin před zachycením o okolní části.

Zásuvku nevysouvejte pouze tahem za jednu boční část čela. Sílu rozložte rovnoměrně a zásuvku veďte v jejích bočních drahách.

Montážní poloha

Čelo se montuje na přední část odpovídajícího plastového korpusu zásuvky.

Správná poloha závisí na:

• orientaci horní a spodní hrany,
• tvaru bočních západek,
• poloze otvorů v korpusu zásuvky,
• směru zasouvání jednotlivých úchytů,
• zakřivení přední plochy,
• konstrukci konkrétní mrazicí zásuvky.

Čelo musí být nasazeno rovně a současně na obou stranách. Šikmé nasazování může jednu ze západek nadměrně namáhat nebo ulomit.

Doporučení k výměně

• Vyjměte zásuvku z mrazničky.
• Vyprázdněte z ní všechny potraviny.
• Nechte plast krátce přizpůsobit pokojové teplotě.
• Porovnejte nové čelo s původním dílem.
• Zkontrolujte tvar a polohu všech upevňovacích západek.
• Před demontáží si prohlédněte způsob uchycení původního čela.
• Plastové západky uvolňujte postupně a bez nadměrného páčení.
• Nepoužívejte ostrý šroubovák přímo na průhledné pohledové ploše.
• Nové čelo nasaďte nejprve do určených vodicích bodů.
• Obě strany zatlačujte rovnoměrně.
• Zkontrolujte úplné zaklapnutí všech upevňovacích prvků.
• Zásuvku vraťte do spotřebiče až po kontrole pevnosti spojení.

Velmi studený plast může být při manipulaci křehčí. Demontáž a montáž proto provádějte opatrně a bez prudkého ohýbání západek.

Kontrola správné funkce

Po montáži ověřte, že:

• čelo je nasazené ve správné orientaci,
• obě boční strany rovnoměrně dosedají,
• všechny západky jsou správně zajištěné,
• mezi čelem a korpusem nevznikla nežádoucí mezera,
• panel se při běžném zatlačení neuvolňuje,
• zásuvku lze plynule vysunout a zasunout,
• čelo nenaráží do dveří nebo okolních polic,
• zásuvka správně dosedá do své konečné polohy,
• na průhledné ploše nejsou nové praskliny,
• boční úchyty korpusu nejsou deformované.

První kontrolu proveďte s prázdnou zásuvkou. Teprve poté ji postupně naplňte potravinami a znovu vyzkoušejte její pohyb.

Čištění a údržba

Průhledné čelo lze čistit měkkým hadříkem, vlažnou vodou a běžným jemným prostředkem určeným pro plasty přicházející do styku s potravinami.

Při čištění doporučujeme:

• zásuvku nejprve vyjmout ze spotřebiče,
• nechat ji mírně ohřát na pokojovou teplotu,
• použít měkkou houbičku nebo hadřík,
• očistit drážky a prostor kolem západek,
• opláchnout zbytky čisticího prostředku,
• čelo před vložením do mrazničky důkladně vysušit.

Nepoužívejte drátěnky, abrazivní prášky, aceton, benzín, alkoholová rozpouštědla ani jiné agresivní prostředky. Mohou způsobit zmatnění, popraskání nebo oslabení průhledného plastu.

Velmi studený panel neoplachujte okamžitě horkou vodou. Prudká změna teploty může plast mechanicky namáhat.

Prevence dalšího poškození

• Zásuvku nepřeplňujte nad její horní okraj.
• Obaly potravin nesmí bránit úplnému zasunutí zásuvky.
• Před vysunutím otevřete dveře mrazničky do dostatečného úhlu.
• Naplněnou zásuvku nezvedejte pouze za průhledné čelo.
• Při přenášení podpírejte korpus zásuvky zespodu.
• Pravidelně odstraňujte námrazu omezující pohyb zásuvky.
• Zásuvku nezasouvejte nárazem.
• Potraviny ukládejte tak, aby netlačily zevnitř přímo na čelo.

Kompatibilita a značky

Čelo mrazicí zásuvky 20002178 se podle oficiálních a odborných katalogových přiřazení používá zejména u vybraných spotřebičů značek:

• Bosch
• Constructa

V některých prodejních katalozích může být výrobce součásti obecně uváděn jako Bosch Siemens nebo B/S/H/. To však neznamená, že je čelo automaticky kompatibilní se všemi mrazničkami Siemens nebo ostatních značek skupiny.

Rozhodující je vždy katalogové přiřazení k úplnému E-Nr. konkrétního spotřebiče.

Kompatibilita a modelové řady

Díl se používá zejména u vybraných volně stojících mrazniček Bosch následujících modelových rodin:

• Bosch GSN51
• Bosch GSN54
• Bosch GSN58

Mezi katalogově uváděné příklady kompatibilních základních modelů a výrobních variant patří například:

• Bosch GSN51AW30
• Bosch GSN51AW31
• Bosch GSN51AW40
• Bosch GSN51AW41
• Bosch GSN51AW45
• Bosch GSN51AWCV
• Bosch GSN51AWDV
• Bosch GSN54AW30
• Bosch GSN54AW42
• Bosch GSN54AWDV
• Bosch GSN58AWCP
• Bosch GSN58AWDV
• Bosch GSN58AW41
• Bosch GSN58EW40
• Bosch GSN58EWCV
• Bosch GSN58VWEV
• Bosch GSN58OW41

Seznam příkladů není úplný. U jednotlivých základních modelů může být kompatibilita omezena pouze na určité výrobní indexy za lomítkem.

V rámci jednoho spotřebiče mohou být navíc použita různá čela pro zásuvky odlišné výšky. Nelze proto předpokládat, že stejné čelo pasuje na všechny zásuvky dané mrazničky.

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. mrazničky nebo chladicího spotřebiče,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 20002178,
• případné původní číslo 11029665, 11009581 nebo 00709607,
• pozici zásuvky ve spotřebiči,
• výšku a šířku původního čela,
• tvar bočních upevňovacích západek,
• provedení korpusu zásuvky,
• zda potřebujete pouze čelo, nebo kompletní zásuvku.

Úplné označení může mít například podobu GSN51AW30/01, GSN54AWDV/01, GSN58AWCP/01 nebo GSN58EWCV/03. Index za lomítkem označuje konkrétní výrobní variantu a může být pro správný výběr dílu rozhodující.

Typový štítek bývá u mrazniček umístěn uvnitř spotřebiče na boční stěně, za některou ze zásuvek nebo v prostoru přístupném po jejím vyjmutí.

Upozornění

Katalogové číslo 20002178 označuje jedno originální průhledné plastové čelo mrazicí zásuvky B/S/H/.

Jde pouze o přední panel zásuvky, nikoliv o kompletní plastový korpus nebo celou sestavenou mrazicí zásuvku.

Orientační rozměry jsou přibližně 473 až 475 × 200 × 35 mm a hmotnost přibližně 387 g. Rozměry jsou pouze pomocným údajem a samy o sobě nepotvrzují kompatibilitu.

Díl nahrazuje starší originální katalogová čísla 11029665, 11009581 a 00709607.

Pozice čela se podle modelu spotřebiče liší. Nelze jej proto objednávat pouze podle informace, zda jde o horní, prostřední, spodní nebo čtvrtou zásuvku odspodu.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. spotřebiče včetně výrobního indexu za lomítkem.
