Horní ventilační lišta dveří trouby Bosch / Siemens / Neff 11030884 – 530 × 57 × 38 mm

Originální horní ventilační lišta dveří Bosch / Siemens / Neff 11030884 je konstrukční náhradní díl určený pro vybrané vestavné trouby, kompaktní trouby a spotřebiče s parními funkcemi. Bosch a Siemens ji oficiálně označují jako „Ventilation panel door top“, tedy horní ventilační panel dveří.

Lišta je osazena v horní oblasti dveřní sestavy a tvoří součást systému vedení vzduchu a páry v prostoru dveří. Odborné servisní katalogy používají také označení Türinnengitter, Dampfsperrblech nebo Wrasenleiste, tedy vnitřní dveřní mřížka, parní clona nebo lišta pro vedení par.

Nejedná se o dekorativní madlo, těsnění ani kompletní rám dveří. Jde o přesně tvarovaný konstrukční prvek kombinující kovové a plastové části. Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr spotřebiče včetně indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Ventilační lišta 11030884 tvoří horní část ventilačního prostoru dveří trouby. Její tvar a otvory umožňují odpovídající vedení proudícího vzduchu a páry v konstrukci dveří.

U spotřebičů s parními funkcemi nebo programy, při nichž vzniká zvýšené množství vodní páry, má správné uspořádání této oblasti zvláštní význam. Odborné B/S/H/ katalogy uvádějí, že lišta pomáhá usměrňovat proudění páry a odvádět ji odpovídajícím směrem. Používá se však také v některých klasických a kompaktních troubách bez ohledu na konkrétní dostupné programy.

Výměna je vhodná zejména při prasknutí plastových krajních částí, deformaci kovové mřížky, odlomení upevňovacích bodů nebo jiném mechanickém poškození, které brání správnému usazení lišty v horní části dveří.

Poškození může vzniknout například při rozebírání dveří, pádu samostatné dveřní části nebo nevhodné manipulaci při čištění. Pokud lišta nedrží ve správné poloze, je vhodné současně zkontrolovat její protilehlá upevňovací místa.

Pokud se problém projevuje pouze neobvyklým množstvím kondenzátu, únikem páry nebo nesprávným zavíráním dveří, nelze automaticky předpokládat závadu této lišty. Je třeba prověřit také stav dveřních skel, těsnění, závěsů a ostatních ventilačních částí.

Vlastnosti

• originální náhradní díl B/S/H/
• objednací kód: 11030884
• typ dílu: horní ventilační lišta / vnitřní ventilační mřížka dveří
• oficiální označení: Ventilation panel door top
• německé označení: Lüftungsblende / Türinnengitter
• určeno pro vybrané trouby a spotřebiče s parními funkcemi
• pozice: horní část dveří
• provedení: stříbrné a černé
• materiál: kombinace plastu a kovu
• délka přibližně 530 mm
• šířka přibližně 57 mm
• výška přibližně 38 mm
• hmotnost přibližně 167 g
• výrobní označení / potisk: 9001361343
• balení: 1 kus

Provedení a rozměry

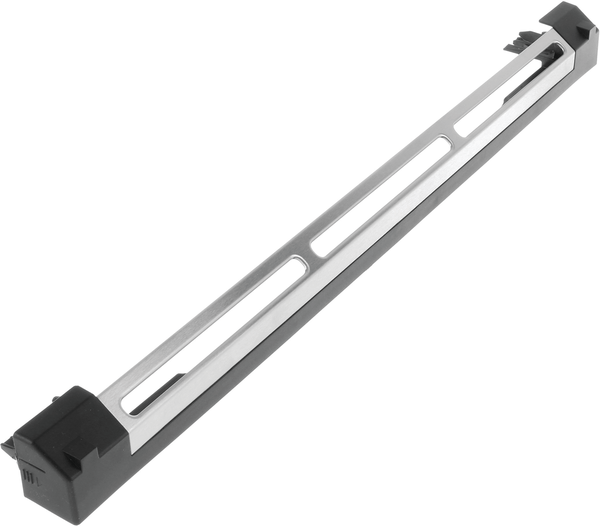

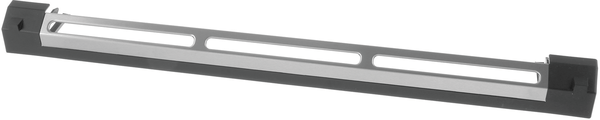

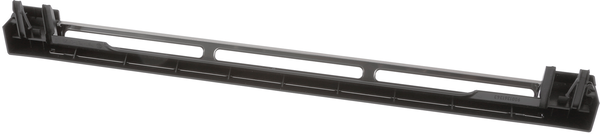

Díl 11030884 má podlouhlé provedení odpovídající horní šířce dveřní konstrukce kompatibilních trub. Střední část tvoří kovový ventilační profil s několika podélnými otvory, který je na krajích spojen s černými plastovými konstrukčními částmi.

Odborné katalogy originálních B/S/H/ dílů shodně uvádějí následující rozměry:

• délka: 530 mm
• šířka: 57 mm
• výška: 38 mm
• hmotnost: přibližně 167 g

Na dílu je uváděno výrobní označení 9001361343. Toto číslo může pomoci při porovnání se starým dílem, ale pro objednání se používá originální katalogové číslo 11030884.

Materiál je v odborných katalozích označován jako hybridní, konkrétně jako kombinace plastových a kovových částí. To odpovídá konstrukci ventilační mřížky a jejích krajních úchytů.

Rozměry používejte pouze jako pomocný identifikační údaj. Pro správné upevnění je zásadní také přesný tvar koncových částí, profil lišty a rozmístění montážních prvků.

Související díly

Ventilační lišta 11030884 je součástí širší sestavy dveří trouby. Konstrukčně navazuje zejména na vnitřní a mezilehlá dveřní skla, rámové části dveří a ostatní ventilační prvky.

V dolní části dveřní sestavy mohou být podle konstrukce spotřebiče použity další lišty a prvky pro práci s kondenzátem. Tyto díly mají jinou funkci a jiné katalogové číslo než horní ventilační lišta 11030884.

Pokud byla původní lišta poškozena při rozebrání dveří, doporučujeme zkontrolovat také krajní upevňovací místa a ostatní plastové držáky. Odlomená protilehlá část může způsobit, že ani nová lišta nebude správně upevněna.

Pro katalogové číslo 11030884 jsem v aktuálně ověřených oficiálních zdrojích nenalezl jednoznačně potvrzené starší ani nové nástupnické číslo. Jinou podobně vypadající lištu proto nelze považovat za přímou náhradu bez katalogového potvrzení.

Doporučení k používání a údržbě

Ventilační otvory udržujte čisté a volné. Usazená mastnota, prach a zbytky nečistot mohou postupně znečišťovat prostor horního ventilačního profilu.

Lištu čistěte měkkým hadříkem nebo houbičkou a prostředkem vhodným pro povrchy trouby. Do ventilačních otvorů nezasouvejte ostré předměty a nepoužívejte kovové škrabky, které by mohly poškodit povrch nebo deformovat tenké části mřížky.

Při čištění dveří nepoužívejte ventilační lištu jako madlo ani jako bod, za který lze dveře zvedat. Plastové krajní části jsou určeny pro upevnění v dveřní sestavě, nikoli pro přenášení hmotnosti dveří.

U trub s parními funkcemi je vhodné po použití postupovat při odstranění kondenzátu a vysušení pečicího prostoru podle návodu konkrétního spotřebiče. Zbytky vody nebo páry v okolí dveří nejsou samy o sobě důvodem k výměně lišty.

Kompatibilita a značky

Originální díl 11030884 je přímo doložen v oficiálních katalozích Bosch a Siemens. Odborné katalogy B/S/H/ potvrzují jeho použití také u vybraných spotřebičů Neff.

Díl se používá u více konstrukčních řad klasických, kompaktních i parních trub. Nejde však o univerzální horní ventilační lištu pro všechny 60cm spotřebiče těchto značek.

V rámci jedné produktové rodiny mohou existovat různé výrobní revize dveří s odlišným ventilačním profilem. Podobný vzhled nebo stejná přibližná délka proto nestačí k potvrzení vhodnosti.

Kompatibilitu vždy ověřte podle úplného E-Nr spotřebiče včetně indexu za lomítkem.

Upozornění

Před objednáním ověřte, že potřebujete právě horní ventilační lištu dveří 11030884. Nezaměňujte ji se spodní kondenzátovou lištou, dveřním těsněním, madlem ani jinou krycí částí dveří.

Při montáži nepoužívejte nadměrnou sílu. Lišta obsahuje dlouhou kovovou část a plastové krajní úchyty, které musí být správně usazeny v odpovídajících bodech dveřní konstrukce.

Před demontáží dveří nebo jejich vnitřních částí nechte spotřebič zcela vychladnout a odpojte jej od elektrické sítě. Dveře trouby obsahují více vrstev skla a mechanicky namáhané díly, proto postupujte podle servisního postupu konkrétního E-Nr.

Pokud výměna vyžaduje rozsáhlejší rozebrání dveřní sestavy nebo manipulaci s těžkými skleněnými částmi, doporučujeme opravu svěřit odbornému servisu.
