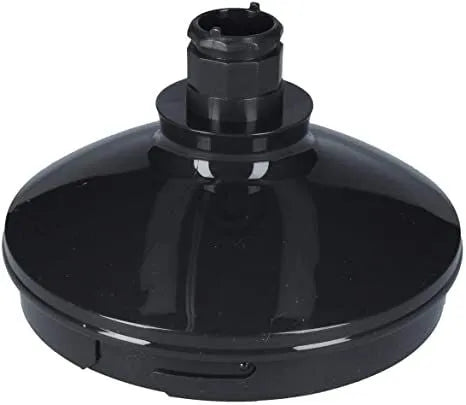

Převodovka s víkem nádoby sekáčku k tyčovému mixéru

Tato převodovka s víkem nádoby sekáčku k tyčovému mixéru je originální náhradní díl B/S/H/ s katalogovým číslem 00644951. Je určena pro vybrané tyčové mixéry a jejich sekací příslušenství podle přesného katalogového přiřazení výrobce a úplného označení E-Nr.

Díl tvoří horní část nádoby univerzálního sekáčku. Na jeho horní připojení se nasazuje motorová jednotka tyčového mixéru a spodní převodová část navazuje na osu sekacího nože uvnitř nádoby.

Vnitřní převodový mechanismus přenáší otáčivý pohyb motorové jednotky na sekací nůž. Díky tomu lze v odpovídající nádobě sekat a zpracovávat suroviny způsobem povoleným výrobcem konkrétního spotřebiče.

Převodovka má černé plastové provedení. Odborné katalogy uvádějí průměr přibližně 121 mm a celkovou výšku přibližně 93 mm.

Balení obsahuje 1 kompletní převodovku s víkem sekací nádoby. Sekací nádoba, sekací nůž, motorová jednotka tyčového mixéru a další příslušenství nejsou součástí dodávky.

K čemu převodovka slouží?

Převodovka vytváří mechanické spojení mezi motorovou jednotkou tyčového mixéru a nožem umístěným v sekací nádobě.

U katalogově kompatibilního spotřebiče plní zejména následující funkce:

• uzavírá horní část nádoby sekáčku,
• umožňuje připojení motorové jednotky tyčového mixéru,
• přenáší otáčivý pohyb na osu sekacího nože,
• udržuje pracovní nástroj ve správné poloze vůči nádobě,
• odděluje převodový mechanismus od prostoru se zpracovávanými potravinami,
• umožňuje používat sekací nádobu jako kompletní pracovní příslušenství.

Díl neobsahuje vlastní elektrický motor. Pohyb získává až po správném připojení odpovídající motorové jednotky tyčového mixéru.

Kdy může být potřeba výměna?

Výměna převodovky může být vhodná zejména v následujících případech:

• Motor mixéru pracuje, ale sekací nůž se neotáčí.
• Převodový mechanismus prokluzuje nebo přeskakuje.
• Při provozu se ozývá nezvyklé chrastění, cvakání nebo skřípání.
• Horní připojení motorové jednotky je opotřebené nebo deformované.
• Spodní unašeč nože je prasklý nebo poškozený.
• Víko je mechanicky rozlomené nebo výrazně deformované.
• Díl nedrží správně na sekací nádobě.
• Motorovou jednotku nelze bezpečně nasadit nebo se během práce uvolňuje.
• Převodovka byla poškozena pádem.
• Do mechanismu pronikla tekutina a převod se zablokoval.
• Původní převodovka chybí.

Nefunkční sekáček nemusí být způsoben pouze převodovkou. Před objednáním zkontrolujte také sekací nůž, jeho osu, nádobu, připojení motorové jednotky a samotný pohon tyčového mixéru.

Vlastnosti a základní údaje

• Katalogové číslo BSH: 00644951
• Zkrácené označení: 644951
• Výrobce: B/S/H/
• Typ dílu: převodovka a víko sekací nádoby
• Určení: vybrané tyčové mixéry a univerzální sekáčky
• Materiál vnějšího těla: plast
• Barva: černá
• Orientační průměr: 121 mm
• Orientační výška: 93 mm
• Obsah balení: 1 převodovka s víkem

Rozměry jsou orientační a mohou být měřeny v nejširších bodech tvarovaného dílu.

Pro kompatibilitu není rozhodující pouze průměr víka. Důležitý je také tvar uchycení k nádobě, horní připojení motorové jednotky, spodní unašeč nože a konstrukční výška celé sestavy.

Převodový mechanismus

Uvnitř víka se nachází mechanický převod, který navazuje na pohon motorové jednotky. Jeho výstupní část roztáčí osu sekacího nože.

Pokud jsou vnitřní převodové části opotřebené nebo poškozené, mohou se objevit například tyto projevy:

• motor se otáčí bez pohybu nože,
• nůž se rozbíhá pouze při malém zatížení,
• při zpracování surovin se zastavuje,
• převod vydává nepravidelný mechanický zvuk,
• výstupní unašeč má nadměrnou vůli,
• otáčení není plynulé.

Uzavřený převodový mechanismus nerozebírejte, nemažte kuchyňským olejem a neupravujte. Pokud je převod poškozený, vyměňuje se kompletní díl.

Funkce víka sekací nádoby

Díl současně zakrývá horní část nádoby sekáčku. Při správném sestavení musí rovnoměrně dosednout na její okraj a udržovat převodový výstup ve správné poloze nad sekacím nožem.

Před spuštěním zkontrolujte:

• že je nádoba nepoškozená,
• že je sekací nůž správně uložen na středové ose,
• že víko rovnoměrně dosedá na nádobu,
• že mezi nádobou a víkem nezůstala surovina nebo jiná překážka,
• že je motorová jednotka úplně nasazena,
• že sestava není nakloněná nebo uvolněná.

Nejedná se o kompletní sekáček

Díl 00644951 představuje pouze převodovku s horním víkem. Součástí balení nejsou:

• sekací nádoba,
• sekací nůž,
• osa nože vedená jako samostatný díl,
• protiskluzová podložka nádoby,
• motorová jednotka tyčového mixéru,
• mixovací nástavec,
• šlehací metla nebo její převodovka.

Pokud je poškozený také nůž nebo nádoba, musí být odpovídající součást objednána samostatně podle vlastního katalogového čísla.

Nejedná se o převodovku šlehací metly

Tyčové mixéry mohou používat několik odlišných převodových nástavců. Malá převodovka šlehací metly má jiný tvar, připojení a převodový poměr než víko univerzálního sekáčku.

Díl 00644951 je určen pro sekací nádobu a nelze jej automaticky použít se šlehací metlou nebo jiným pracovním nástavcem.

Nejedná se o motorovou jednotku

Převodovka neobsahuje elektrický motor, napájecí kabel ani ovládací tlačítka. Pokud se motorová jednotka vůbec nespouští, výměna tohoto víka závadu neodstraní.

Před objednáním rozlište, zda:

• motorová jednotka nepracuje vůbec,
• motor pracuje, ale nepřenáší pohyb na příslušenství,
• funguje mixovací nástavec, ale nefunguje pouze sekáček,
• je poškozen převod ve víku nebo samotný sekací nůž.

Pokud ostatní příslušenství se stejnou motorovou jednotkou funguje správně, může být závada pravděpodobněji v sestavě sekáčku.

Kontrola před objednáním

Před objednáním ověřte úplné označení tyčového mixéru a porovnejte původní převodovku s produktovým vyobrazením.

Zkontrolujte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• průměr a tvar sekací nádoby,
• provedení horního připojení motorové jednotky,
• tvar spodního unašeče nože,
• způsob dosednutí víka na nádobu,
• barvu a konstrukci původního dílu,
• případné katalogové číslo v dokumentaci nebo na původním obalu.

Číslo vylisované na některé plastové části nemusí být objednacím číslem kompletní převodovky. Může označovat výrobní formu nebo pouze jednu součást sestavy.

Možné příčiny poškození

K poškození převodovky může dojít například při:

• zablokování nože velmi tvrdou surovinou,
• přeplnění sekací nádoby,
• dlouhodobém provozu bez přerušení,
• spuštění nesprávně sestaveného sekáčku,
• použití nekompatibilního sekacího nože,
• pádu víka na tvrdou podlahu,
• ponoření převodovky do vody,
• mytí uzavřeného převodového dílu v myčce,
• násilném odpojování motorové jednotky,
• proniknutí zbytků potravin do připojovacích částí.

Pokud se původní převod poškodil po zablokování nože, před použitím nového dílu zkontrolujte také nůž, jeho osu a nádobu.

Doporučení k používání

Sekáček sestavujte pouze při vypnuté a odpojené motorové jednotce.

• Nasaďte sekací nůž do nádoby podle návodu spotřebiče.
• Vložte pouze množství surovin povolené výrobcem.
• Umístěte převodovku rovně na nádobu.
• Motorovou jednotku nasaďte až do správné pracovní polohy.
• Při provozu držte sestavu stabilně.
• Při neobvyklém zvuku spotřebič okamžitě vypněte.
• Před otevřením počkejte, až se nůž úplně zastaví.

Nesekejte suroviny, které výrobce konkrétního příslušenství zakazuje. Velmi tvrdé předměty mohou zablokovat nůž a poškodit převodový mechanismus.

Čištění a údržba

Protože víko obsahuje uzavřenou převodovku, neponořujte je do vody a nemyjte je pod silným proudem vody, pokud návod konkrétního spotřebiče výslovně neurčuje jinak.

Pro běžné čištění:

• odpojte převodovku od motorové jednotky,
• sejměte ji ze sekací nádoby,
• otřete vnější povrch měkkým vlhkým hadříkem,
• odstraňte zbytky potravin z okraje a připojovacích míst,
• zabraňte proniknutí vody do horního a spodního převodového otvoru,
• před uložením nechte povrch zcela vyschnout.

Nepoužívejte kovovou drátěnku, abrazivní prostředky, agresivní rozpouštědla ani ostré nástroje.

Sekací nádobu a nůž čistěte samostatně podle návodu spotřebiče. Při manipulaci s nožem dávejte pozor na ostré hrany.

Kompatibilita

Díl 00644951 je určen pro vybrané tyčové mixéry a sekací nádoby podle přesného katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobná víka mohou mít téměř shodný průměr a černé provedení, ale lišit se horním připojením motorové jednotky, spodním unašečem nebo tvarem dosedací hrany.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení spotřebiče.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu převodovky podle přesného modelového označení E-Nr. vašeho tyčového mixéru. Rozhodující může být také výrobní index uvedený za lomítkem.

Díl 00644951 představuje 1 originální černou převodovku s víkem nádoby sekáčku B/S/H/.

Odborné katalogy uvádějí plastové provedení, průměr přibližně 121 mm a výšku přibližně 93 mm.

Balení neobsahuje sekací nádobu, sekací nůž, motorovou jednotku ani další příslušenství tyčového mixéru.

Ve veřejných oficiálních katalozích nebylo potvrzeno žádné starší nahrazované originální číslo.

Převodovku neobjednávejte pouze podle průměru, černé barvy nebo podobnosti horního konektoru.

Rozhodující je vždy katalogové přiřazení dílu 00644951 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
