Zestaw 2 szt. płaskich zawiasów drzwi lodówki i zamrażarki
Ten zestaw dwóch płaskich zawiasów drzwi lodówki lub zamrażarki jest oryginalną częścią zamienną B/S/H/ o numerze 00481147. Przeznaczony jest do wybranych lodówek, zamrażarek i lodówek kombinowanych zgodnie z dokładnym przyporządkowaniem katalogowym producenta oraz pełnym oznaczeniem modelu E-Nr.
Zestaw tworzy górny i dolny zawias drzwi urządzenia. Zawiasy podtrzymują drzwi, umożliwiają ich otwieranie i zamykanie oraz utrzymują je we właściwej pozycji względem obudowy urządzenia i uszczelki obwodowej.

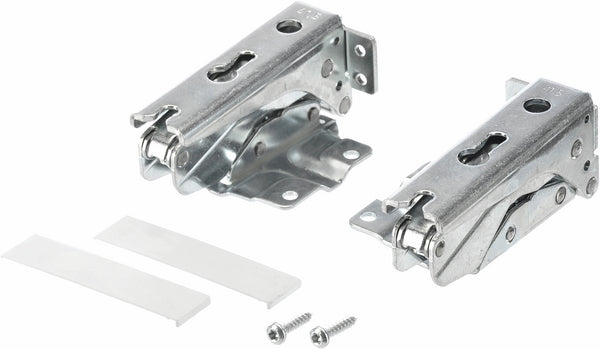

Opakowanie zawiera dwa lustrzane zawiasy. Jeden zawias w zależności od orientacji drzwi przeznaczony jest do pozycji lewo-dół lub prawo-góra, drugi do pozycji lewo-góra lub prawo-dół.
Oficjalny katalog podaje jako zawartość zestawu naprawczego 2 zawiasy, 2 śruby montażowe i 2 zaślepki. Dokładną zawartość konkretnego dostarczonego opakowania zalecamy sprawdzić przed montażem.
Aktualny zestaw 00481147 zastępuje starsze oryginalne części 00492680, 00265843, 00265841, 00265273 i 00265272.
Do czego służą zawiasy?
Zawiasy tworzą ruchome połączenie między drzwiami a obudową urządzenia chłodniczego. Muszą jednocześnie podtrzymywać ciężar drzwi, umożliwiać ich płynny ruch i zachować właściwe położenie drzwi na całym obwodzie.
Prawidłowo działające zawiasy pomagają:
- utrzymać drzwi na właściwej wysokości,
- zagwarantować płynne otwieranie i zamykanie,
- utrzymać równomierną szczelinę między drzwiami a obudową urządzenia,
- umożliwić prawidłowe dociśnięcie uszczelki magnetycznej,
- ograniczyć niepożądane opadanie lub odchylenie drzwi,
- utrzymać drzwi stabilne podczas obchodzenia się z ich wewnętrznymi półkami.
Jeśli zawiasy są zużyte lub zdeformowane, drzwi mogą być obwisłe, mogą się trudno zamykać lub mogą nie przylegać równomiernie do uszczelki.
Kiedy potrzebna jest wymiana?
Wymiana zestawu może być konieczna zwłaszcza w następujących przypadkach:
- Drzwi są widocznie obwisłe.
- Górna i dolna szczelina wokół drzwi nie jest równomierna.
- Drzwi podczas otwierania ocierają o obudowę urządzenia lub otaczające meble.
- Drzwi trzeba podnosić podczas zamykania.
- Zawias ma nadmierne luzy.
- Podczas ruchu drzwi słychać trzaski, kliknięcia lub skrzypienie.
- Część zawiasu jest pęknięta, zgięta lub mechanicznie uszkodzona.
- Otwór montażowy lub trzpień zawiasu jest zużyty.
- Drzwi nie utrzymują właściwej pozycji.
- Uszczelka obwodowa nie przylega równomiernie, mimo że nie jest zdeformowana.
- Oryginalny zawias został uszkodzony podczas zmiany kierunku otwierania drzwi.
- Jakaś ze starszych części 00492680, 00265843, 00265841, 00265273 lub 00265272 ma zostać zastąpiona aktualnym zestawem.
Niewłaściwe przyleganie drzwi nie musi być spowodowane wyłącznie zawiasami. Przed zamówieniem sprawdź także mocowanie urządzenia, wypoziomowanie obudowy, stan drzwi, punkty montażowe i uszczelkę obwodową.
Cechy i zawartość zestawu
- Numer katalogowy BSH: 00481147
- Skrócone oznaczenie: 481147
- Producent: B/S/H/
- Typ części: zestaw naprawczy płaskich zawiasów drzwiowych
- Przeznaczenie: wybrane lodówki, zamrażarki i lodówki kombinowane
- Liczba zawiasów: 2 szt.
- Orientacja pierwszego zawiasu: lewo-dół / prawo-góra
- Orientacja drugiego zawiasu: lewo-góra / prawo-dół
- Dodatkowe części podawane w opakowaniu: 2 śruby i 2 zaślepki
- Zastąpione części: 00492680, 00265843, 00265841, 00265273 i 00265272
Producent w danych technicznych wspomina o śrubie mocującej 00627514 i powiązanym ograniczniku 173630. Ogranicznik nie jest we wszystkich oficjalnych katalogach podawany jako element dostarczanego zestawu.
Dokładne wymiary, skład materiałowy i nośność zawiasów nie są szczegółowo określone w publicznie dostępnych danych oficjalnych.
Dwa lustrzane zawiasy
Zestaw nie zawiera dwóch identycznych zawiasów. Każdy zawias ma określoną orientację w zależności od tego, czy znajduje się u góry czy u dołu oraz po której stronie są zawieszone drzwi.
- Jeden zawias można użyć w pozycji lewo-dół lub prawo-góra.
- Drugi zawias można użyć w pozycji lewo-góra lub prawo-dół.
Podczas montażu należy więc prawidłowo rozróżnić poszczególne części. Niewłaściwie dobrany zawias może nie odpowiadać otworom montażowym lub kierunkowi pracy drzwi.
Możliwość użycia po lewej i prawej stronie nie oznacza uniwersalnej kompatybilności ze wszystkimi lodówkami. Zestaw zawsze musi być zatwierdzony dla konkretnego numeru E-Nr. urządzenia.
Dlaczego zaleca się wymianę obu zawiasów?
Górny i dolny zawias pracują razem i są obciążane przy każdym otwarciu drzwi. Jeśli jeden zawias jest znacznie zużyty, drugi także może być zmęczony, nawet jeśli na razie nie wykazuje widocznych uszkodzeń.
Wymiana obu zawiasów jednocześnie pomaga:
- przywrócić równomierne prowadzenie drzwi,
- ograniczyć różne luzy między górnym a dolnym zawiasem,
- ułatwić precyzyjne wyregulowanie drzwi,
- zapobiec sytuacji, w której nowy zawias przejmie obciążenie zużytego partnera,
- zmniejszyć prawdopodobieństwo kolejnej naprawy w krótkim czasie.
Wpływ zawiasów na uszczelkę drzwi
Obwodowa uszczelka magnetyczna może prawidłowo funkcjonować tylko wtedy, gdy drzwi są właściwie wypoziomowane względem obudowy urządzenia.
Zużyte lub zdeformowane zawiasy mogą powodować:
- większą szczelinę w którymś rogu drzwi,
- nierównomierne dociśnięcie uszczelki,
- ucieczkę chłodnego powietrza,
- zwiększone powstawanie szronu lub kondensacji,
- dłuższą pracę systemu chłodzenia.
Jeśli drzwi po wymianie zawiasów nadal nie są szczelne, sprawdź stan uszczelki, płaskość drzwi, wypoziomowanie urządzenia i ewentualne uszkodzenia punktów montażowych.
To nie jest zawias do drzwi meblowych
Część 00481147 jest zawiasem drzwi samego urządzenia chłodniczego. Nie można jej automatycznie zastąpić zwykłym zawiasem meblowym stosowanym w szafce kuchennej.
W urządzeniach do zabudowy mogą jednocześnie być użyte dodatkowe elementy, na przykład:
- zawiasy frontu meblowego,
- ślizgowe listwy łączące,
- uchwyty stałego frontu meblowego,
- kątowniki montażowe i zaślepki,
- elementy mocujące urządzenie w szafce.
Te części mają własne numery katalogowe i nie są automatycznie częścią zestawu 00481147.
Zastąpione oryginalne części
Zestaw 00481147 zastępuje następujące starsze numery oryginalne:
- 00492680
- 00265843
- 00265841
- 00265273
- 00265272
Starszy numer może być podany w rysunku serwisowym, na oryginalnym opakowaniu lub na dokumencie z poprzedniej naprawy. Aktualny zestaw może nieznacznie różnić się wyglądem lub niektórymi detalami konstrukcyjnymi w porównaniu ze starszym wykonaniem.
Kontrola przed zamówieniem
Przed zamówieniem sprawdź pełne oznaczenie urządzenia na tabliczce znamionowej i porównaj przyporządkowanie katalogowe zestawu.
Porównaj w szczególności:
- kształt oryginalnych zawiasów,
- orientację górnego i dolnego zawiasu,
- liczbę i położenie otworów montażowych,
- wykonanie ramion ruchomych,
- umiejscowienie trzpieni i ograniczników,
- sposób mocowania do drzwi i obudowy urządzenia,
- ewentualny starszy numer katalogowy.
Numer wybity bezpośrednio na metalowej części nie musi być numerem zamówieniowym kompletnego zestawu. Może oznaczać producenta mechanizmu lub tylko jedną część konstrukcyjną.
Zalecenia dotyczące montażu
Drzwi lodówki lub zamrażarki mogą być ciężkie, zwłaszcza jeśli zawierają półki i przechowywane produkty. Przed demontażem opróżnij je i bezpiecznie podeprzyj.
Przy wymianie zalecamy:
- odłączyć urządzenie od sieci elektrycznej,
- usunąć żywność i półki drzwiowe,
- udokumentować pierwotne położenie obu zawiasów,
- zabezpieczyć drzwi przed upadkiem,
- poluzowywać elementy montażowe stopniowo,
- porównać nowy górny i dolny zawias z oryginalnymi częściami,
- sprawdzić otwory montażowe w drzwiach i obudowie,
- użyć odpowiednich śrub i zaślepek,
- dokonywać równomiernego dokręcania śrub,
- przed ostatecznym dociągnięciem dokładnie wyrównać drzwi.
Drzwi podczas demontażu nie powinny wisieć jedynie na jednym zawiasie. Mogłoby to spowodować odkształcenie pozostałego zawiasu lub uszkodzenie punktów montażowych.
Nie modyfikuj zawiasów przez wiercenie, szlifowanie ani gięcie. Jeśli otwory montażowe nie pasują, ponownie sprawdź kompatybilność.
Kontrola po montażu
Po wymianie kilkakrotnie powoli otwórz i zamknij puste drzwi.
Sprawdź:
- płynny ruch obu zawiasów,
- równomierną szczelinę wokół drzwi,
- prawidłową wysokość drzwi,
- całkowite przyleganie uszczelki na całym obwodzie,
- czy drzwi nie ocierają o obudowę lub otaczające meble,
- mocne dociągnięcie elementów montażowych,
- prawidłowe założenie zaślepek.
Dopiero po sprawdzeniu drzwi włóż ponownie żywność na półki. Rozłóż obciążenie równomiernie i sprawdź, czy drzwi pozostają prawidłowo wyrównane także po wypełnieniu.
Kompatybilność
Część 00481147 jest przeznaczona do wybranych lodówek, zamrażarek i lodówek kombinowanych zgodnie z dokładnym przyporządkowaniem katalogowym producenta.
Nie są tutaj wymienione żadne konkretne kompatybilne urządzenia ani serie modelowe.
Zawiasy podobne wizualnie mogą mieć różną geometrię ramion, rozstaw otworów montażowych, kąt pracy lub wykonanie trzpienia.
Różnice mogą występować także między poszczególnymi indeksami produkcyjnymi tego samego podstawowego oznaczenia urządzenia.
Kompatybilność należy zawsze sprawdzić według pełnego oznaczenia modelu E-Nr. oraz indeksu produkcyjnego podanego po ukośniku.
Uwaga przed zamówieniem
Przed zamówieniem prosimy sprawdzić kompatybilność zestawu według dokładnego oznaczenia modelu E-Nr. Twojej lodówki lub zamrażarki. Decydujący jest także indeks produkcyjny podany po ukośniku.
Część 00481147 stanowi jeden oryginalny zestaw naprawczy B/S/H/ zawierający dwa lustrzane płaskie zawiasy.
Jeden zawias jest przeznaczony do pozycji lewo-dół lub prawo-góra, drugi do pozycji lewo-góra lub prawo-dół.
Oficjalny katalog podaje w opakowaniu także 2 śruby montażowe i 2 zaślepki.
Aktualny zestaw zastępuje starsze numery oryginalne 00492680, 00265843, 00265841, 00265273 i 00265272.
Nie są to automatycznie zawiasy meblowe, prowadnice ślizgowe frontu mebla ani kompletny zestaw instalacyjny urządzenia do zabudowy.
Nie zamawiaj zawiasów wyłącznie na podstawie fotografii, metalowego oznaczenia lub przybliżonych wymiarów.
Decydujące jest zawsze przyporządkowanie katalogowe części 00481147 do pełnego oznaczenia urządzenia podanego na jego tabliczce znamionowej.
00481147 Zawias do lodówki jest oryginalną częścią zamienną do urządzeń koncernu BSH – Bosch, Siemens, Gaggenau, Constructa, Neff i Balay.
Produkt jest kompatybilny z 4193 urządzeniami, na przykład: 3FIE434S/01, 3FIE434S/02, 3FIE434S/03, 3FIE434S/04, 3GI1047S/01, 3GI7047F/01, 3GI7047F/02, 3GI7047F/03, 3GI7047F/04, 3GIE737F/01.
Upewnij się, że część pasuje do twojego urządzenia.
