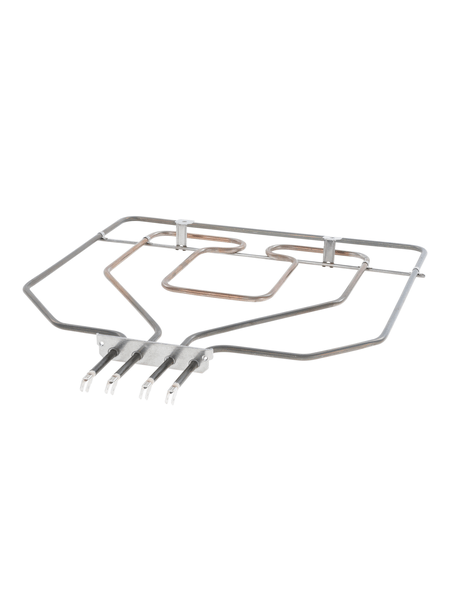

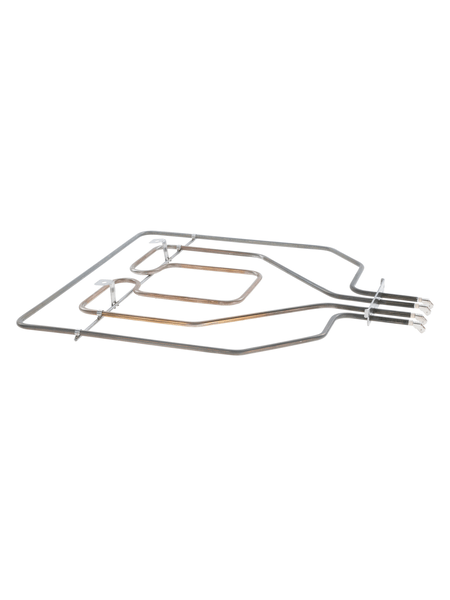

Horní topné a grilovací těleso do trouby

Originální horní topné těleso B/S/H/ 00471375 je určeno pro vybrané vestavné trouby, sporáky a pečicí trouby Bosch a Siemens.

Topné těleso je umístěno v horní části pečicího prostoru a zajišťuje funkci horního ohřevu a grilu. Dvouokruhové provedení umožňuje spotřebiči využívat jednotlivé topné okruhy podle zvoleného programu pečení.

Celkový příkon tělesa je 2 800 W při provozním napětí 230 V.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• horní topné těleso pro pečicí troubu,
• dvouokruhové provedení,
• funkce horního ohřevu a grilu,
• celkový příkon 2 800 W,
• provozní napětí 230 V,
• šířka tělesa přibližně 380 mm,
• hloubka k upevňovací přírubě přibližně 375 mm,
• kovové provedení odolné vysokým provozním teplotám,
• určeno pro vybrané trouby a sporáky Bosch a Siemens.

Funkce horního topného tělesa

Horní topné těleso převádí elektrickou energii na teplo a předává je do horní části pečicího prostoru.

Podle programu a konstrukce konkrétní trouby se používá například pro:

• horní ohřev,
• grilování,
• zapékání a gratinování,
• zhnědnutí povrchu pokrmů,
• dokončení pečení horní části pokrmu,
• kombinovaný horní a spodní ohřev,
• kombinované programy s ventilátorem.

Při grilování vytváří těleso intenzivní sálavé teplo směřující na horní povrch pokrmu. Při klasickém pečení spolupracuje s dalšími topnými částmi trouby podle zvoleného programu.

Dvouokruhové provedení

Díl 00471375 je výrobcem označen jako dvouokruhové topné těleso.

Konstrukce obsahuje dva elektrické topné okruhy, které umožňují využívat těleso v různých provozních režimech. Řídicí systém trouby může podle zvolené funkce zapínat příslušnou část horního ohřevu nebo grilovacího systému.

Dvouokruhové provedení podporuje:

• rovnoměrnější horní ohřev,
• intenzivní grilovací výkon,
• přizpůsobení výkonu zvolenému programu,
• kombinaci s dolním nebo kruhovým topným tělesem.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00471375
• Zkrácené označení: 471375
• Typ dílu: horní topné a grilovací těleso
• Konstrukce: dvouokruhová
• Celkový příkon: 2 800 W
• Provozní napětí: 230 V
• Šířka: přibližně 380 mm
• Hloubka k přírubě: přibližně 375 mm
• Šířka upevňovací příruby: přibližně 106 mm
• Výška upevňovací příruby: přibližně 23 mm
• Materiál: kovová vysokoteplotní konstrukce
• Umístění: horní část pečicího prostoru
• Určení: vybrané trouby, vestavné trouby a sporáky
• Prodejní jednotka: 1 kus
• EAN uváděný odbornými katalogy: 4242005490165

Rozměry

Výrobce uvádí následující základní rozměry:

• šířka tělesa: 380 mm,
• hloubka od přední části k upevňovací přírubě: 375 mm,
• šířka příruby: 106 mm,
• výška příruby: 23 mm.

Při porovnávání s původním dílem je nutné vedle celkových rozměrů zkontrolovat také:

• tvar topných smyček,
• polohu elektrických vývodů,
• počet a rozmístění kontaktů,
• tvar upevňovací příruby,
• polohu vnitřních podpěr,
• katalogové přiřazení ke konkrétní troubě.

Podobné rozměry samy o sobě nezaručují kompatibilitu s jiným topným tělesem.

Kdy může být potřeba výměna?

Výměna horního topného tělesa může být vhodná zejména tehdy, když:

• trouba nehřeje shora,
• nefunguje grilovací program,
• pokrm se nezapéká nebo nezhnědne na horní straně,
• těleso hřeje pouze v části své plochy,
• je ohřev výrazně pomalejší než dříve,
• je na tělese viditelná prasklina nebo propálené místo,
• se při zapnutí horního ohřevu aktivuje elektrické jištění,
• odborné měření potvrdilo přerušený topný okruh nebo izolační závadu.

Typické projevy poruchy

• nefunkční horní ohřev při jinak funkčním dolním tělese,
• nefunkční nebo slabý gril,
• nerovnoměrné zhnědnutí povrchu pokrmů,
• prodloužená doba zapékání,
• viditelné poškození pláště topného tělesa,
• jiskření nebo lokální přehřívání,
• vypadávání proudového chrániče nebo jističe při zapnutí příslušného programu.

Podobné projevy mohou souviset také s přepínačem funkcí, výkonovým relé, termostatem, teplotním čidlem nebo elektrickou kabeláží trouby. Před výměnou je proto vhodné závadu odborně diagnostikovat.

Kontrola před objednáním

Před objednáním ověřte:

• úplné E-Nr. trouby nebo sporáku,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 00471375,
• příkon původního tělesa 2 800 W,
• provozní napětí 230 V,
• šířku a hloubku původního tělesa,
• rozměry upevňovací příruby,
• počet a rozmístění elektrických vývodů,
• tvar topných okruhů a upevňovacích podpěr.

Doporučení k montáži

Topné těleso je elektrická součást pracující se síťovým napětím a při provozu dosahuje velmi vysokých teplot. Výměnu doporučujeme svěřit kvalifikovanému servisnímu technikovi.

• Před opravou troubu úplně odpojte od elektrické sítě.
• U pevně připojeného spotřebiče vypněte odpovídající jistič a ověřte nepřítomnost napětí.
• Vyčkejte, až trouba a původní těleso zcela vychladnou.
• Před odpojením vodičů zaznamenejte jejich původní polohu.
• Zkontrolujte konektory, kabeláž a tepelně odolné izolace.
• Nové těleso upevněte bez deformace topných smyček.
• Elektrické konektory nasaďte pevně na správné kontakty.
• Po montáži ověřte, že se těleso nedotýká smaltu ani vnitřního vybavení trouby.

Kontrola po montáži

Po instalaci doporučujeme provést krátkou funkční zkoušku bez vloženého pokrmu.

Zkontrolujte:

• správnou funkci horního ohřevu,
• správnou funkci grilu,
• rovnoměrné zahřívání tělesa,
• stabilní upevnění v pečicím prostoru,
• nepřítomnost jiskření nebo neobvyklého hluku,
• že nedochází k aktivaci elektrického jištění.

Při prvním zahřátí nového tělesa se může krátkodobě objevit mírný výrobní zápach. Pečicí prostor je vhodné vyvětrat podle pokynů výrobce spotřebiče.

Kompatibilita a značky

Horní topné těleso 00471375 se podle katalogových přiřazení používá u vybraných spotřebičů značek:

• Bosch
• Siemens
• Neff
• Constructa
• Balay
• Junker

Kompatibilita a modelové řady

Díl se objevuje zejména u vybraných trub, vestavných trub a sporáků následujících základních modelových rodin:

• Bosch HBA
• Bosch HBB
• Bosch HBF
• Bosch HBG
• Bosch HBL
• Bosch HBM
• Bosch HBN
• Bosch HBR
• Bosch HEN
• Siemens HB
• Siemens HE
• Siemens HC
• Siemens HL

V rámci jedné modelové řady mohou být použita topná tělesa s odlišným výkonem, rozměry, přírubou nebo elektrickým zapojením.

Kompatibilitu proto vždy ověřte podle úplného E-Nr. spotřebiče včetně výrobního indexu za lomítkem.

Upozornění

Katalogové číslo 00471375 označuje originální dvouokruhové horní topné a grilovací těleso B/S/H/.

Těleso má celkový příkon 2 800 W, provozní napětí 230 V, šířku přibližně 380 mm a hloubku k upevňovací přírubě přibližně 375 mm.

Upevňovací příruba má přibližné rozměry 106 × 23 mm.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. trouby nebo sporáku.

Výměnu elektrického topného tělesa doporučujeme svěřit kvalifikovanému servisnímu technikovi.
